3-WEGEBETRIEB:
Betrieb von 1 Stereo-Ausgang für Satelliten-Lautsprecher + 1 Mono-Subwooferausgang (insgesamt
3 Kanäle).
Hinweis: Es wird eine optionale elektronische Frequenzweiche benötigt, um das Audiosignal für den Mono-
Subwoofer und die Stereo-Satelliten aufzuteilen!
 Satellitenlautsprecher: 2 x 80 Wrms an 8 Ω bis 4 x 150 Wrms an 4 Ω.
 Subwoofer: 1 x 300 Wrms an 8 Ω. Achtung: Impedanzen unter 8 Ω sind NICHT erlaubt.
Verwendung der Schraubklemmen-Ausgänge:
Verwendung der SpeakON
®
-Ausgänge:
 Schließen Sie die Stereo-Audiosignale (von der Frequenzweiche) an die Eingänge 1+2 (11/12) an
 Schließen Sie das Mono-Audiosignal (von der Frequenzweiche) an Eingang 3 (17) an
 Stellen Sie den Betriebsart-Schalter (10) auf „Stereo“
 Stellen Sie den Betriebsart-Schalter (16) auf „Brücke“

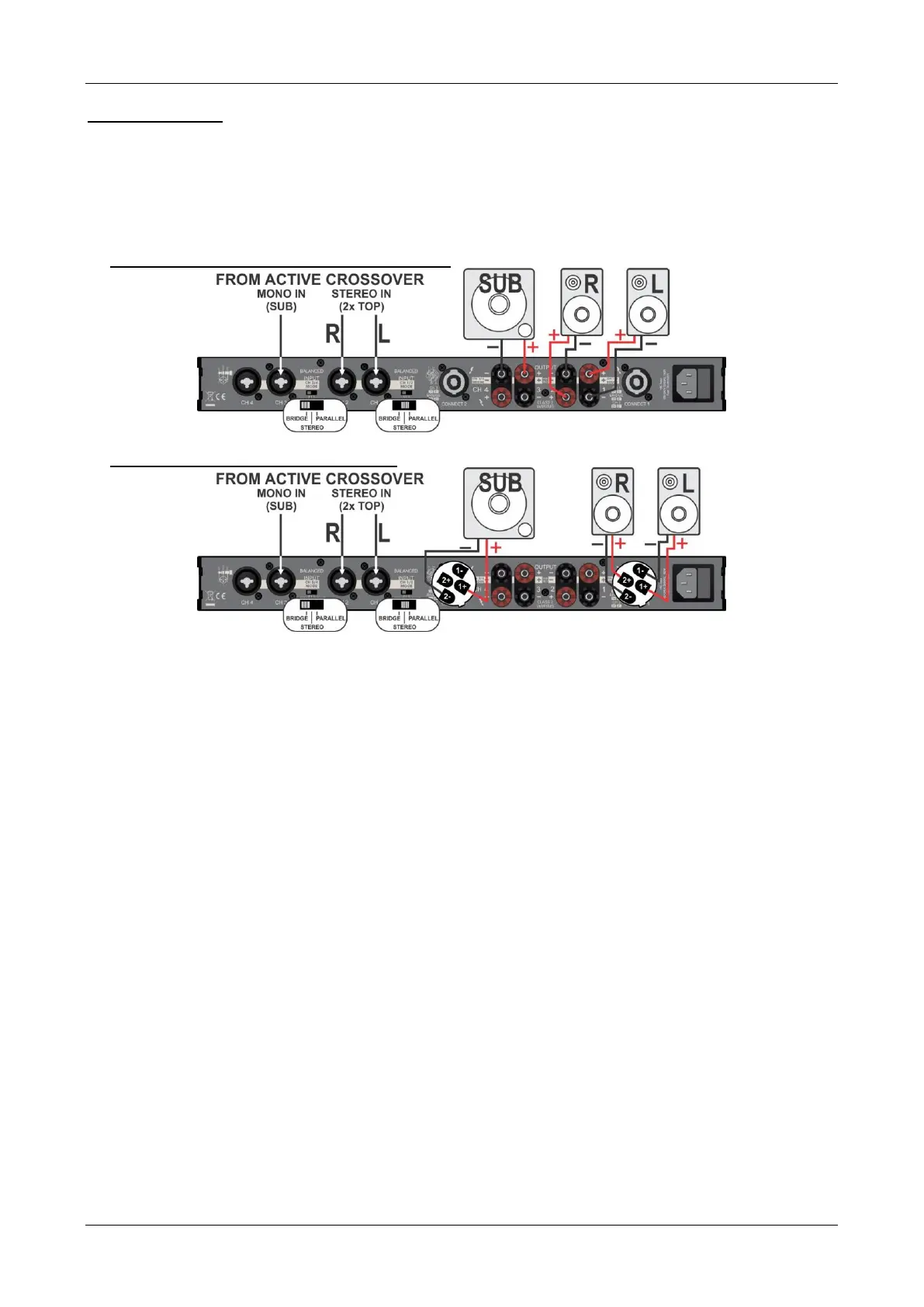

 Schließen Sie die Lautsprecher an die Ausgänge wie auf der Abbildung dargestellt an
 Stellen Sie die Verstärkungsregler (3/4/5/6) auf Null
 Stellen Sie sicher, dass ein Musiksignal am Eingang anliegt
 Schalten Sie den Verstärker ein (2)
 Stellen Sie den Verstärkungsregler (3/4/5) auf den gewünschten Pegel (der Verstärkungsregler für CH4
(6) wird nicht verwendet)
TECHNISCHE DATEN
Stereoleistung an 4 Ω (1 kHz, THD: 1 %):
150 Wrms / Ausgang
Stereoleistung an 8 Ω:
80 Wrms / Ausgang
Brückenleistung an 8 Ω:
300 Wrms / Ausgang
Freq. gang (+/- 1 dB):
20 bis 20000 Hz
Eingangsempfindlichkeit:
+4 dBu (1,2 Vrms)
S/N Verhältnis:
> 90 dB
Kanaltrennung:
> 70 dB
Klirrfaktor bei 1 kHz:
0,1%
Spannungsversorgung:
AC 100 V-240 V, 50 Hz~60 Hz
Abmessungen (mm)
483 x 44 x 330 (19”/1 HE)
Gewicht:
5,2 kg
Diese Angaben können sich ohne vorherige Ankündigung geändert werden
