NEDERLANDS GEBRUIKERSHANDLEIDING
JB SYSTEMS
®
20/34 AMP 150.4

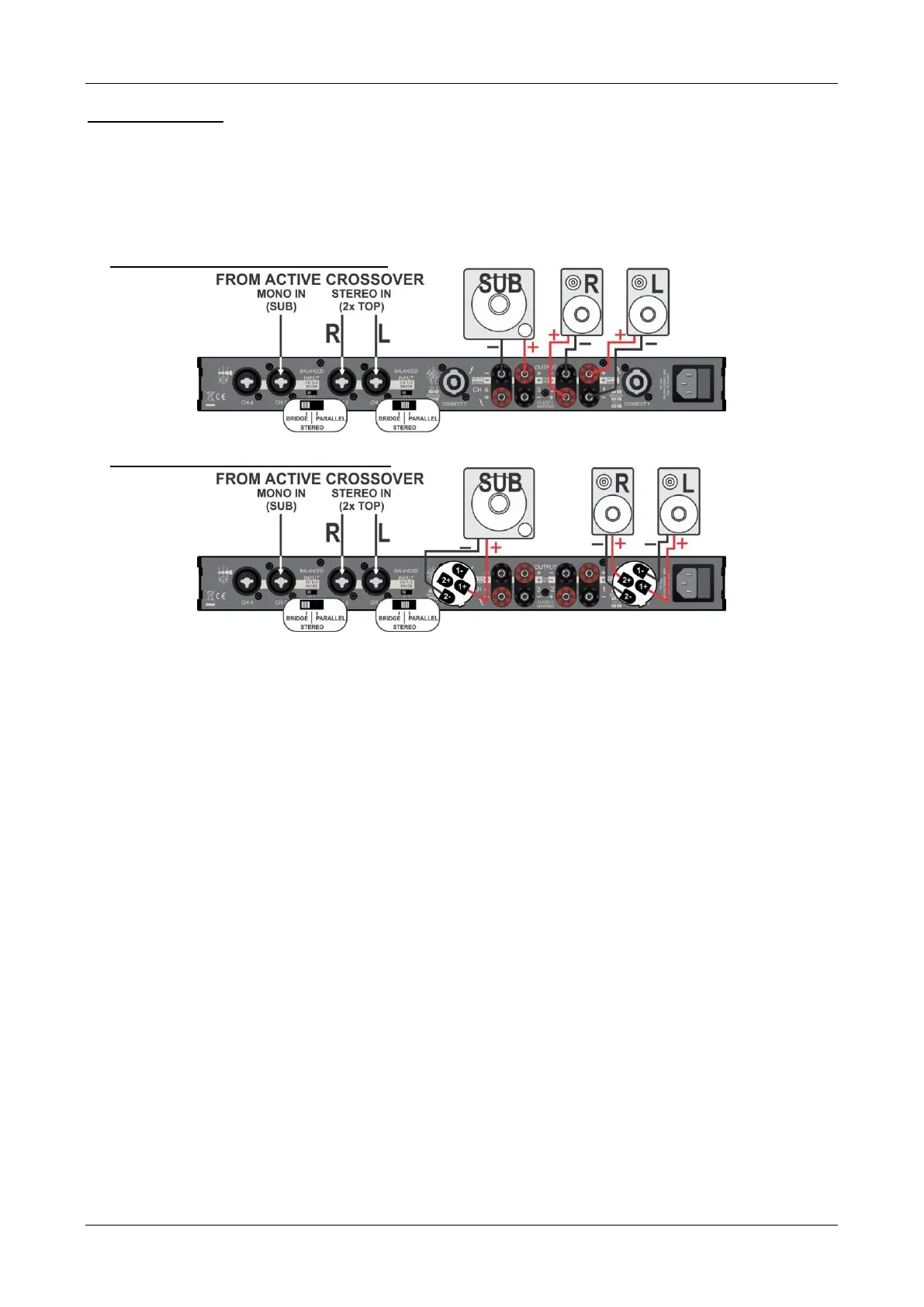

3-WEG WERKING:
Wordt gebruikt voor het aansturen van 1 stereo uitgang voor satellietluidsprekers + 1 mono uitgang voor
subwoofer (total 3 kanalen).
Opmerking: Er is een optionele elektronische cross-over nodig om het audiosignaal te scheiden in mono
sub + stereo satellieten!
 Satellietluidsprekers: 2 x 80 Wrms aan 8 Ω ~ 4 x 150 Wrms aan 4 Ω.
 Subwoofer: 1 x 300 Wrms aan 8 Ω ~. Opgelet: belastingen van minder dan 8 Ω zijn niet toegestaan.
Het gebruik van draadklemuitgangen:
Het gebruik van SpeakON
®
uitgangen:
 Sluit de stereo audiosignalen (van de cross-over) aan op ingangen 1+2 (11/12)
 Sluit het mono audiosignaal (van de cross-over) aan op ingang 3 (17)
 Zet de schakelaar voor de bedrijfsstand (10) op “stereo”
 Zet de schakelaar voor de bedrijfsstand (16) op “bridge”
 Sluit de luidsprekers aan op de uitgangen zoals is aangegeven op de tekeningen
 Draai de knoppen voor de gain van de ingangen (3/4/5/6) op nul
 Zorg ervoor dat er een muzieksignaal aanwezig is op de ingang
 Schakel de versterker in (2)
 Draai de knoppen voor de gain (3/4/5) naar het gewenste niveau (de gain knop voor KAN 4 (6) wordt niet
gebruikt)
SPECIFICATIES
Vermogen stereo 4 Ω (1 kHz, THV: 1%):
150 Wrms / uitgang
Vermogen stereo 8 Ω:
80 Wrms / uitgang
Vermogensbrug 8 Ω:
300 Wrms / uitgang
Freq. Resp. (+/-1dB):
20 – 20000 Hz
Ingangsgevoeligheid:
+4 dBa (1,2 Wrms)
S/N-verhouding:
> 90 dB
Kanaalscheiding:
> 70 dB
THV bij 1 kHz:
0,1%
Voeding:
AC100 V~240 V / 50 Hz~60 Hz
Afmetingen (mm):
483 x 44 x 330 (19”/1U)
Gewicht:
5,2 kg
Alle informatie is onderhevig aan verandering zonder voorafgaande kennisgeving.
U kunt de nieuwste versie van deze handleiding van onze website downloaden: www.jb-systems.eu
