jbc AD 2700 - Fasi DI Funzionamento; Italiano

Cartucce 2210
Vedere la gamma di cartuce alla pag. 38

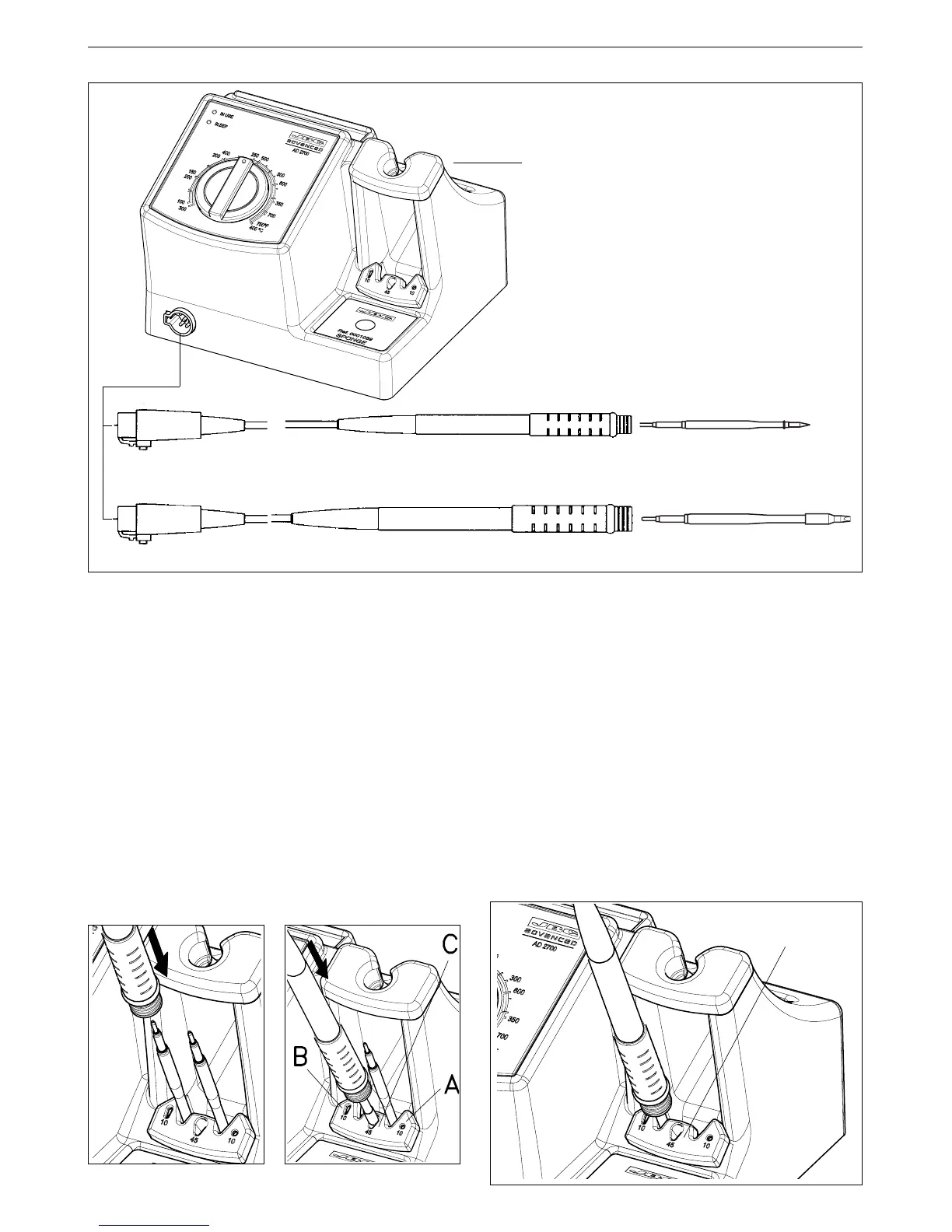

AD 2700
Unità di controllo 230V Rif. 2700200
Stilo 2245 Rif. 2245000
Vedere la gamma di cartuce alla pag. 40
Cartucce 2245
Stilo 2210 Rif. 2210000
AD 2700 MANUALE D’ISTRUZIONI
UTENSILI: La stazione AD 2700 permette la
connessione di due tipi di stili saldanti : il 2210
(potenza nominale 20W) e il 2245 (potenza
nominale 50W). Cadauno deve utilizzarsi con la
corrispondente gamma di cartucce.
ACCENSIONE:
1. Collegare il cavo di alimentazione alla presa
di corrente dell’unità di controllo e a una
presa elettrica (230V). Accendere la
stazione usando l’interruttore.
2. Collegare lo stilo selezionato al connettore
di stilo che si trova nella parte frontale
dell’unità di controllo.
3. Selezionare la temperatura usando
l’apposita manopola.
FASI DI FUNZIONAMENTO:
IN FUNZIONAMENTO: Quando lo stilo è collocato
fuori del supporto, il led verde IN USE è acceso
in permanenza e la punta del saldatore ha
raggiunto la temperatura di lavoro.
A RIPOSO: Quando l’utensile è collocato nel suo
supporto, il led giallo SLEEP è acceso in
permanenza e la temperatura dell’utensile scende
fino alla temperatura di riposo.
CESSAZIONE DELL’ALIMENTAZIONE: Il led
verde IN USE lampeggia quando l’utensile è a
contatto. In questo caso il saldatore cessa di
essere alimentato.
6. La stazione sarà operativa in pochi secondi.
4. Porre una cartuccia
nell’estrattore ed
estrarla con lo stilo.
5. Assicurarsi che la
cartuccia sia ben
inserita facendo
pressione con la
punta sul
corrispondente foro.
Estrattore
cartucce
ITALIANO
25
