DEUTCSH
DigitaleSteuereinheitDI3000
- DI3000 230V Ref. 3000200
- DI3000 120V Ref. 3000100
Dieses Gerät ermöglicht den gleichzeitigen
Anschluss von zwei Werkzeugen. Während
wirmitdemeinenWerkzeugarbeiten,verweilt
dasanderebei Standby-Temperaturinseinem
Ständer.
Um das Werkzeug zu wechseln, wird einfach
dasgewünschteimStänderabgestelltunddas
andereentnommen.
Alle Lötkolben und Entlötpinzetten unserer
Advanced-Serie können unter Verwendung des
entsprechenden Ständers an die DI-Station
angeschlossen werden.
TechnischeDaten
- Temperaturwahl zwischen 100 und 371°C oder
210 und 700°F (±5%).
- Leistung: 55W.
- Netzgetrennter Sicherheitstransformator mit
doppelter Isolierung und integrierter Brands-
chutzsicherung.
- Steuereinheit DI3000 230V Ref. 3000200
Eingangsspannung: 230V 50Hz.
Ausgangsspannung: 24V.
- Steuereinheit DI3000 120V Ref. 3000100
Eingangsspannung: 120V 60Hz.
Ausgangsspannung: 24V.
- Gewicht der kompletten Anlage: 2,5Kg.
- Astatisches Gehäuse.
Typischer Oberflächenwiderstand:
10
5
-10
11
Ohm/Quadrat.
- Erfüllt die EG-Sicherheitsvorschriften über ele-
ktrische Sicherheit, elektromagnetische Kompa-
tibilität und antistatischen Schutz.
- Die Equipotentialausgleichsbuchse ist mit der
Erdung des Netzsteckers verbunden.

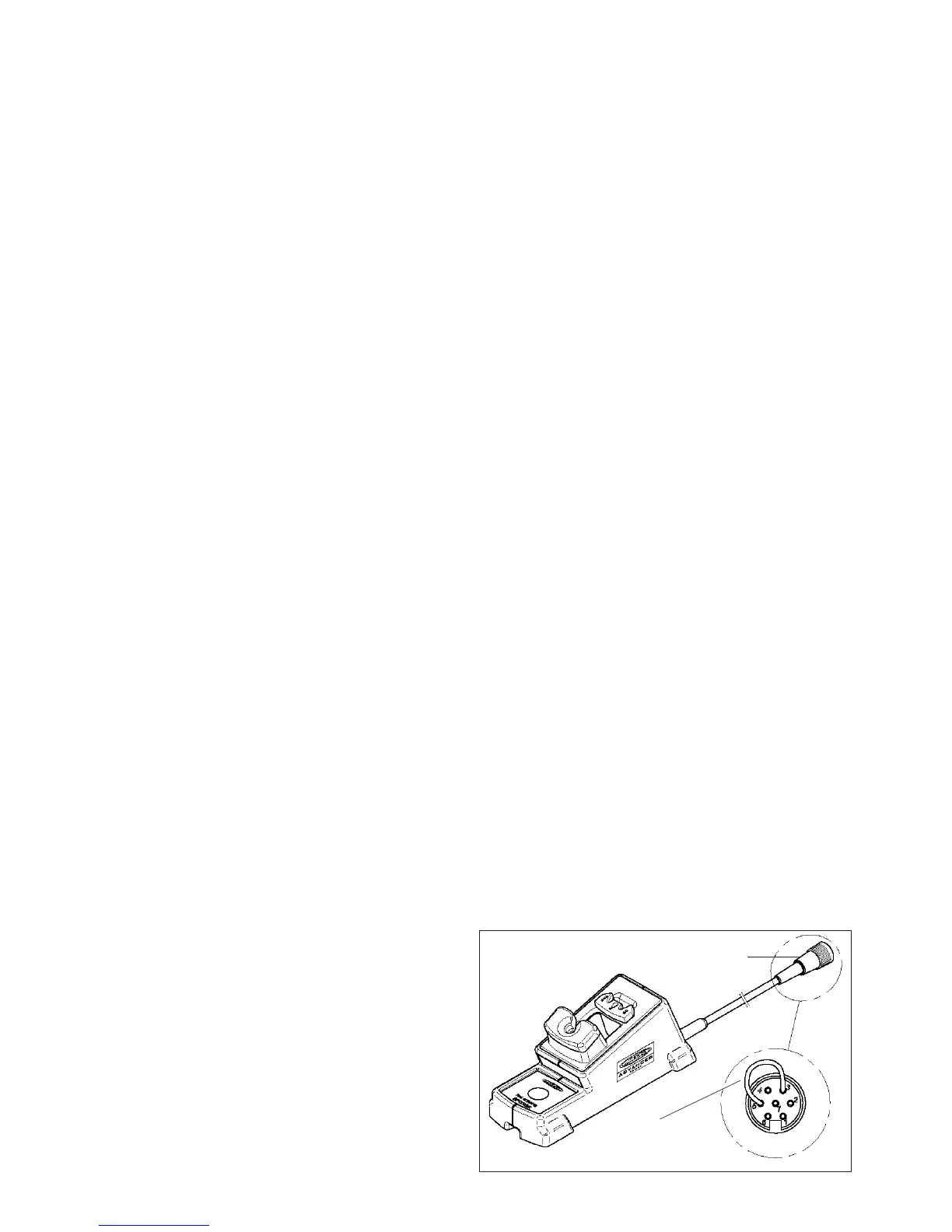

Wenn eine ältere Version eines Lötkolbenständers
angeschlossen wird, kann die Standby-Funktion
möglicherweise nicht funktionieren.
Um dieses Problem zu beseitigen, überbrücken Sie die
Buchsen 3 und 5 des Steckers des Ständerkabels, das
an der Station angeschlossen ist.
Steckanschluss
Buchsen 3 und 5
überbrückt
SLEEP-SYSTEM
WerkzeugeinStandby-Funktion
Eine der Stärken der Advanced-Serie liegt darin,
dass die Temperatur automatisch auf die Standby-
Temperatur abgesenkt wird, wenn ein Werkzeug
in Ständer abgestellt wird. Das direkte thermische
Ansprechen macht es möglich, ohne Unterbrechung
von der Standby-Temperatur zur Arbeitstemperatur
zu wechseln. Dadurch wird die Oxidierung der
Spitze vermieden und die Lebensdauer der Spitze
um das 2- bis 3 fache verlängert.
Um anzuzeigen, dass sich das Werkzeug im
Ruhezustand befindet, blinkt die grüne Diode.
Die Parameter der Sleep-Funktion können mit der
KonsoleAC2600 Ref. 2600000 geändert werden.
Um das Sleep-System auszunutzen, ist es
erforderlich,dasWerkzeugbeiNichtbenutzung
imHalterabzulegen.
EMPFEHLUNGENFÜRDENGEBRAUCH
ZumLötenundEntlöten
- Komponenten und Leiterplatte müssen sauber
und entfettet sein.
- Möglichst immer mit Temperaturen unter 350°C
arbei ten. Höhere Temperaturen können ein
Ablösen der Lei tungsbahnen zur Folge haben.
- Damit die Spitze gut die Wärme leitet, muss
sie gut verzinnt sein. Wenn sie lange nicht
benutzt wurde, ist sie erneut zu verzinnen.
Sicherheitsvorkehrungen
- Der unsachgemäße Gebrauch des Werkzeugs
kann einen Brand verursachen.
- Seien Sie daher äußerst vorsichtig, wenn Sie
das Werkzeug an Orten einsetzen, an denen
entzündliche Materialien vorhanden sind.
- Die Hitze kann die Verbrennung entzündlicher
Materialien auslösen, selbst wenn diese nicht
sichtbar sind.
- Nicht bei Vorhandensein einer explosiven
Atmosphäre verwenden.
- Nach dem Gebrauch das Werkzeug in seinem
Ständer abstellen und abkühlen lassen, bevor
es aufbewahrt wird.
In dem Versandpaket müssen vorhanden sein:
- Steuereinheit.
- Kaltgerätestecker.
- Bedienungsanleitung.
