CARACTERISTIQUES
Composition de la station
TA 5120 EU: Réf. 5120200
TA 5120 UK: Réf. 5120201
TA 5120 USA: Réf. 5120100
- Unité de Contrôle 230V Réf. 5230200
- Unité de Contrôle 120V Réf. 5230100
- Fer à dessouder 75W Réf. 3040000
- Support dessouder UD 1500 Réf. 0290150
- Ensemble filtre aspiration Réf. 0781184
- Jeu d’outils et pièces
de rechange de filtre Réf. 0781181
- Extracteur de pannes Réf. 0114108
- Manuel d’instructions Réf. 0965405
Poids de l’équipement emballé : 3,6 kg
En plus du fer à dessouder dont la station est
équipée, on peut connecter également n'importe
quel des fers à souder 20W Réf. 3000000, 50W
Réf. 3010000, 60W Réf. 3020000 avec apport
d'étain et 70W Réf. 3070000.
FRANÇAIS
Données techniques de l'Unité de Contrôle
1. Puissance max. de la station: 100W
2. Transformateur de sécurité séparateur du réseau:
230V/24V 50Hz - 120V/24V 60Hz
3. Sélection de température entre: 100 et 400°C.
4. Précision température programmée: + 5%
5. Contrôle optique de régulation de
température par led vert.
6. Elle est conforme aux normes CE pour la
sécurité électrique, la compatibilité
électromagnétique et la protection antistatique.
7. La prise équipotentielle et la cartouche sont
en connexion directe avec la prise de terre
secteur pour la protection antistatique (ESD).
Réglage de la température
Les températures sur le dial sont adaptées
au fer à dessouder 75W avec panne 20 DE
qui est inclure dans l’équipement. Le
changement de modèle de panne ou de fer
à souder peut comporter une variation de la
température de ± 7%.

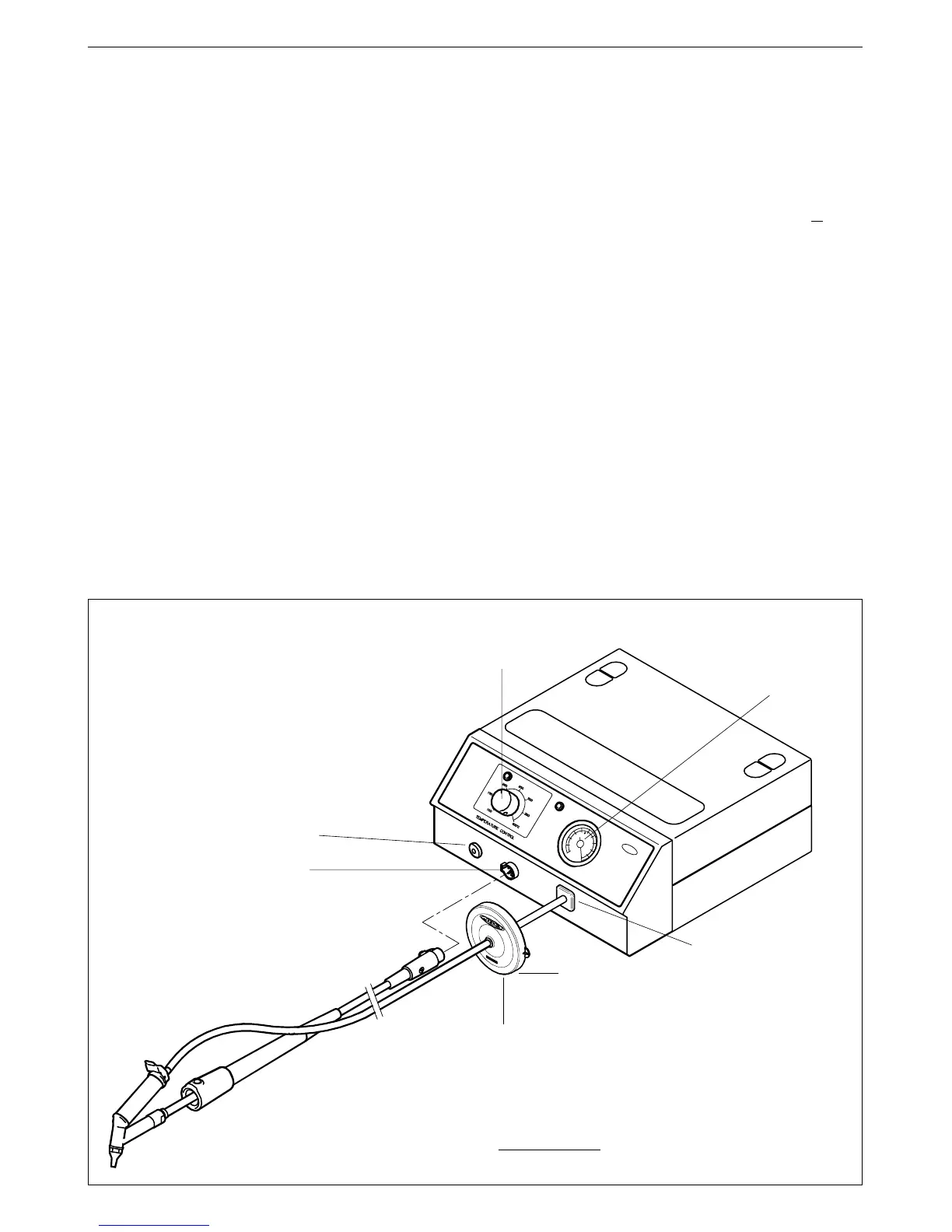

Filtres de rechange
Réf.0781046
Ensemble filtre aspiration
Réf.0781184
Vacuomètre
indicateur de % de vide
et graduation
de la obstruction
du circuit d'aspiration
Sélection de la température
fer à dessouder
Le fer à dessouder se connecte à la station de la façon suivante:
Le câble du fer à dessouder doit être connecté au connecteur fer à dessouder de la
station et le tube d’aspiration à l’ENSEMBLE FILTRE ASPIRATION, et ce dernier à la
prise d’aspiration de la station. Très important, il est indispensable d’intercaler
l’ENSEMBLE FILTRE ASPIRATION sinon on rendra inutilisable la pompe d’aspiration.
Prise d'aspiration
Connecteur fer à dessouder
Connecteur équipotentiel
