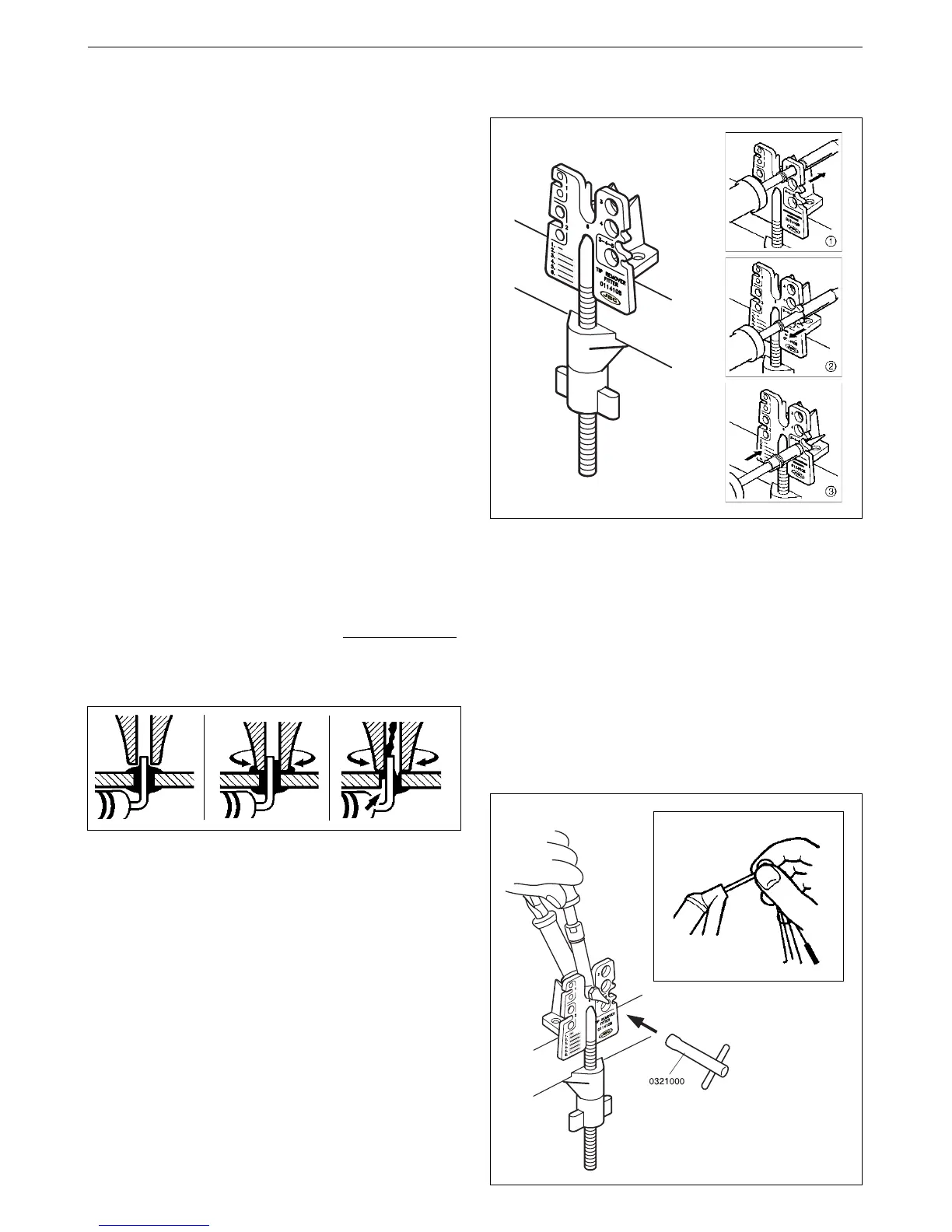

Changement de la panne du fer à dessouder
Cette opération doit être réalisée à chaud à une
température minimale de 250°C, pour que les
résidus d’étain qui seraient restés à l’intérieur
soient fondus.
- Appuyez le corps du fer à dessouder sur
l’extracteur de pannes et dévissez la panne
à remplacer, au moyen de la clef qui est
fournie (Fig. a).
- Passez la baguette plus épaisse par l’intérieur
du conduit du corps du fer à dessouder (Fig. b).
➂
Introduire la nouvelle panne et assurez-vous
que elle ait pénétré jusqu’au fond.
RECOMMANDATIONS D’UTILISATION
Pour souder et dessouder
- Les composants et le circuit doivent être
propres et dégraissés.
- De préférence choisir une température
inférieure à 375°C. L’excès de température
peut provoquer le décollement des pistes du
circuit imprimé.
- La panne doit être bien étamée pour bien
conduire la chaleur. Lorsqu’elle est restée
longtemps au repos, l’étamer à nouveau.
Procédé de dessoudure
Utiliser un modèle de panne de plus grand
diamètre que le pad à dessouder, dans le but
d’obtenir le maximum d’aspiration et de
rendement thermique.
1 Appuyer la panne du fer à dessouder, de
façon que l’extrémité du composant pénètre
dans l’orifice de la panne.
2 Lorsque la soudure se liquéfie, imprimer à
la panne du fer à dessouder un mouvement
rotatif qui permet de détacher des extrémités
de la patte du composant.
3 Appuyer à ce moment-là, et non pas avant,
sur le bouton de commande de la pompe à
vide le temps nécessaire pour aspirer par
succion la soudure.
Après avoir appuyé sur le bouton du fer à
dessouder il y a un bref retard jusqu` à l’arrêt de
la pompe d’aspiration, dans le but de s’assurer
que le circuit d’aspiration soit complètement
vide.
Si une borne a gardé des restes de soudure
après que l’on a essayé de la dessouder, la
souder à nouveau en faisant un apport d”étain
et répéter l’opération de dessoudage.
Changement de la panne du fer à souder
Utilisez l’extracteur de pannes. Réf. 0114108.
➀
Retirez l’anneau pour libérer la panne.
➁
Extraire la panne en tirant légèrement le fer à
souder, afin de ne pas endommager la
résistance.
