jbc TA 5120 - Français

11
JBC garantit cet appareil contre tout défaut de fabrication, dans les conditions qui sont
reprises sur la feuille de garantie annexée. Nous vous rappelons que vous perdez la
garantie si la station a été manipulée. Avant de mettre l’appareil en marche, nous vous
conseillons de lire attentivement les instructions qui sont détaillées ci-dessous.
FRANÇAIS
CARACTERISTIQUES
Composition de la station
RA 5150 EU: Réf. 5150200
RA 5150 UK: Réf. 5150201
RA 5150 USA: Réf. 5150100
- Unité de Contrôle 230V Réf. 5330200
- Unité de Contrôle 120V Réf. 5330100
- Fer à dessouder 75W Réf. 3040000
- Fer à souder 50W Réf. 3010000
- Support souder US 1000 Réf. 0290100
- Support dessouder UD 1500 Réf. 0290150
- Ensemble filtre aspiration Réf. 0781184
- Jeu d’outils et pièces
de rechange de filtre Réf. 0781181
- Extracteur de pannes Réf. 0114108
- Manuel d’instructions Réf. 0965405
Poids de l’équipement emballé : 3,8 kg
En plus du fer à souder et fer à dessouder
dont la station est équipée, on peut connecter
également n'importe quel des fers à souder
20W Réf. 3000000, 60W Réf. 3020000 avec
apport d'étain et 70W Réf. 3070000.
Données techniques de l'Unité de Contrôle
1. Puissance max. de la station: 175W
2. Transformateur de sécurité séparateur du réseau:
230V/24V 50Hz - 120V/24V 60Hz
3. Sélection de température entre: 100 et 400°C.
4. Précision température programmée: + 5%
5. Contrôle optique de régulation de
température par led vert.
6. Elle est conforme aux normes CE pour la
sécurité électrique, la compatibilité
électromagnétique et la protection antistatique.
7. La prise équipotentielle et la cartouche sont
en connexion directe avec la prise de terre
secteur pour la protection antistatique (ESD).
Réglage de la température
Les températures sur le dial sont adaptées au fer
à dessouder 75W avec panne 20 DE et au fer à
souder 50W avec panne R-10 D, qui est inclure
dans l’équipement. Le changement de modèle de
panne ou de fer à souder peut comporter une
variation de la température de ± 7%.
Filtres de rechange
Réf.0781046
Ensemble filtre aspiration
Réf.0781184
Vacuomètre
indicateur de % de vide
et graduation
de la obstruction
du circuit d'aspiration
Sélection de la température
fer à dessouder

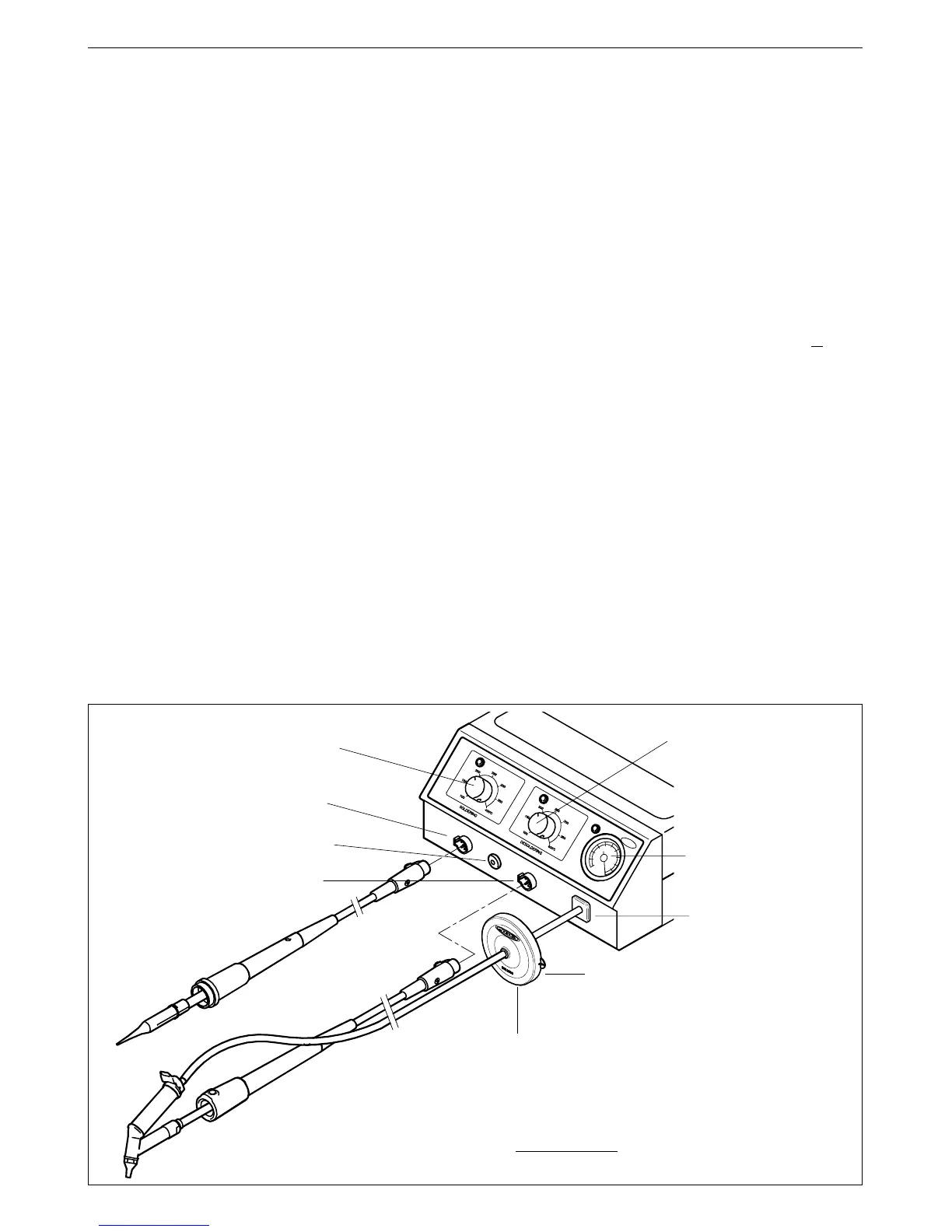

Le fer à dessouder se connecte à la station de la façon suivante:
Le câble du fer à dessouder doit être connecté au connecteur fer à dessouder de la
station et le tube d’aspiration à l’ENSEMBLE FILTRE ASPIRATION, et ce dernier à la
prise d’aspiration de la station.
Très important, il est indispensable d’intercaler
l’ENSEMBLE FILTRE ASPIRATION sinon on rendra inutilisable la pompe d’aspiration.
Sélection de la température
fer à souder
Prise d'aspiration
Connecteur fer à dessouder
Connecteur fer à souder
Connecteur équipotentiel
