ITALIANO
CARATTERISTICHE
Composizione della stazione
TA 5120 EU: Rif. 5120200
TA 5120 UK: Rif. 5120201
TA 5120 USA: Rif. 5120100
- Unità di Controllo 230V Rif. 5230200
- Unità di Controllo 120V Rif. 5230100
- Dissaldatore 75W Rif. 3040000
- Supporto disaldatore UD 1500 Rif. 0290150
- Gruppo filtro aspirazione Rif. 0781184
- Set di utensili e ricambi
del filtro Rif. 0781181
- Estrattore di punte Rif. 0114108
- Manuale di istruzione Rif. 0965405
Peso della confezione stazione completa: 3,6 kg
Oltre al dissaldatore di cui è dotata questa
stazione, possono essere adattati all’Unità di
Controllo i saldatori da 20W, con Rif. 3000000,
50W, con Rif. 3010000, 60W con apporto di
stagno, con Rif. 3020000 e quello da 70W, con
Rif. 3070000.
Dati tecnici dell’Unità di Controllo
1. Potenza massima della stazione: 100W
2. Trasformatore di sicurezza con isolamento
della rete: 230V/24V 50Hz - 120V/24V 60Hz
3. Selezione di temperatura: da 100 a 400°C.
4. Precisione della temp. programmata: ± 5%
5. Controllo ottico della regolazione della
temperatura mediante led verde.
6. Compie la normativa CE sulla sicurezza
elettrica, compatibilitá elettromagnetica e
protezione antistatica.
7. Il connettore equipotenziale e la punta del saldatore
sono collegati direttamente alla presa di terra
della spina per protezione ESD.
Regolazione temperatura delle punte speciali
Le temperature che figurano sul dial sono
calibrate per le dissaldatore di 75W con
punta 20 DE. Il cambio del modello di punta
o di saldatore puó comportare una variazione
di ± 7% della temperatura .
Filtri di ricambio
Rif.0781046
Gruppo filtro aspirazione
Rif.0781184
Vacuometro
Indicatore % di vuoto
e grado di ostruzione
del circuito de aspirazione
Selettore della temperatura
dissaldatore

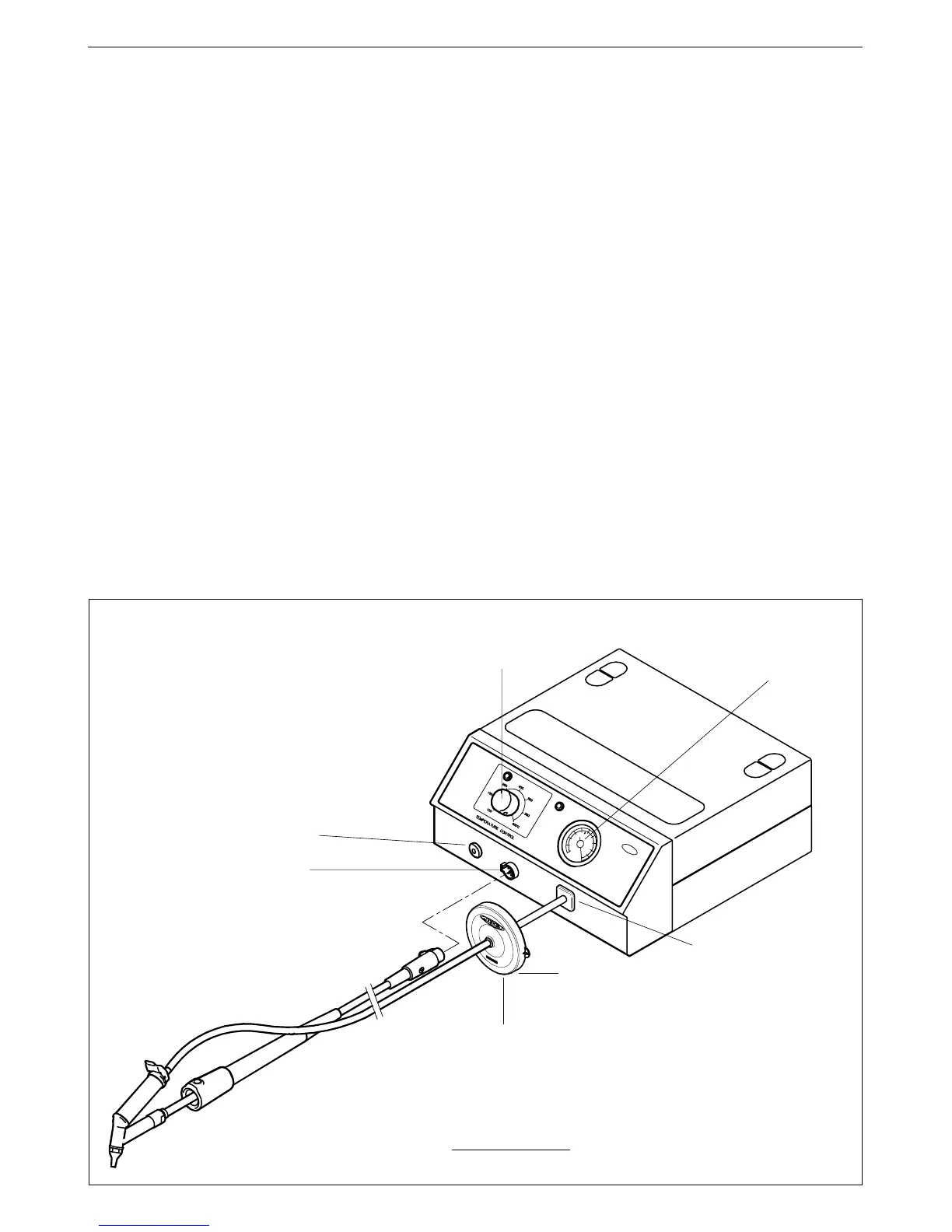

Il dissaldatore si collega alla stazione nel seguente modo:
Il cavo del dissaldatore si deve connettere al connettore dissaldatore della stazione
e il tubo di aspirazione al GRUPPO FILTRO ASPIRAZIONE e questo alla presa di
aspirazione della stazione.
Molto importante, è indispensabile intercalare il GRUPPO
FILTRO ASPIRAZIONE altrimenti la pompa a vuoto sarà inutilizzabile.
Presa di aspirazione
Connettore dissaldatore
Connettore equipotenziale
