CARACTERISTICAS
Composición de las estaciones
TA 5120 EU: Ref. 5120200
TA 5120 UK: Ref. 5120201
TA 5120 USA: Ref. 5120100
- Unidad de Control 230V Ref. 5330200
- Unidad de Control 120V Ref. 5330100
- Desoldador 75W Ref. 3040000
- Soporte desoldador UD 1500 Ref. 0290150
- Conjunto filtro aspiración Ref. 0781184
- Juego de herramientas
y recambios de filtro Ref. 0781181
- Extractor de puntas Ref. 0114108
- Manual de instrucciones Ref. 0965405
Peso del equipo envasado: 3,6 kg
Además del desoldador que equipa la estación,
también se le pueden conectar cualquiera de
los soldadores de 20W Ref. 3000000, 50W
Ref. 3010000, 60W Ref. 3020000 con aportación
de estaño y 70W Ref. 3070000.
ESPAÑOL
Datos técnicos de la Unidad de Control
1. Potencia máxima: 100W
2. Transformador de seguridad separador de la
red: 230V/24V 50Hz - 120V/24V 60Hz
3. Selección analógica de la temperatura:
de 100 a 400°C.
4. Precisión de la temperatura programada: ± 5%
5. Control óptico de regulación de temperatura
por led verde.
6. Cumple la normativa CE sobre seguridad
eléctrica, compatibilidad electromagnética y
protección antiestática.
7. El borne equipotencial y la punta del soldador
están en conexión directa a la toma de tierra de
red para protección ESD.
Ajuste de temperatura
Las temperaturas que figuran en el dial, están
ajustadas para el desoldador de 75W con la
punta 20 DE que se suministra de origen con
el equipo. El cambio de modelo de punta
puede comportar una variación de ± 7% de la
temperatura.

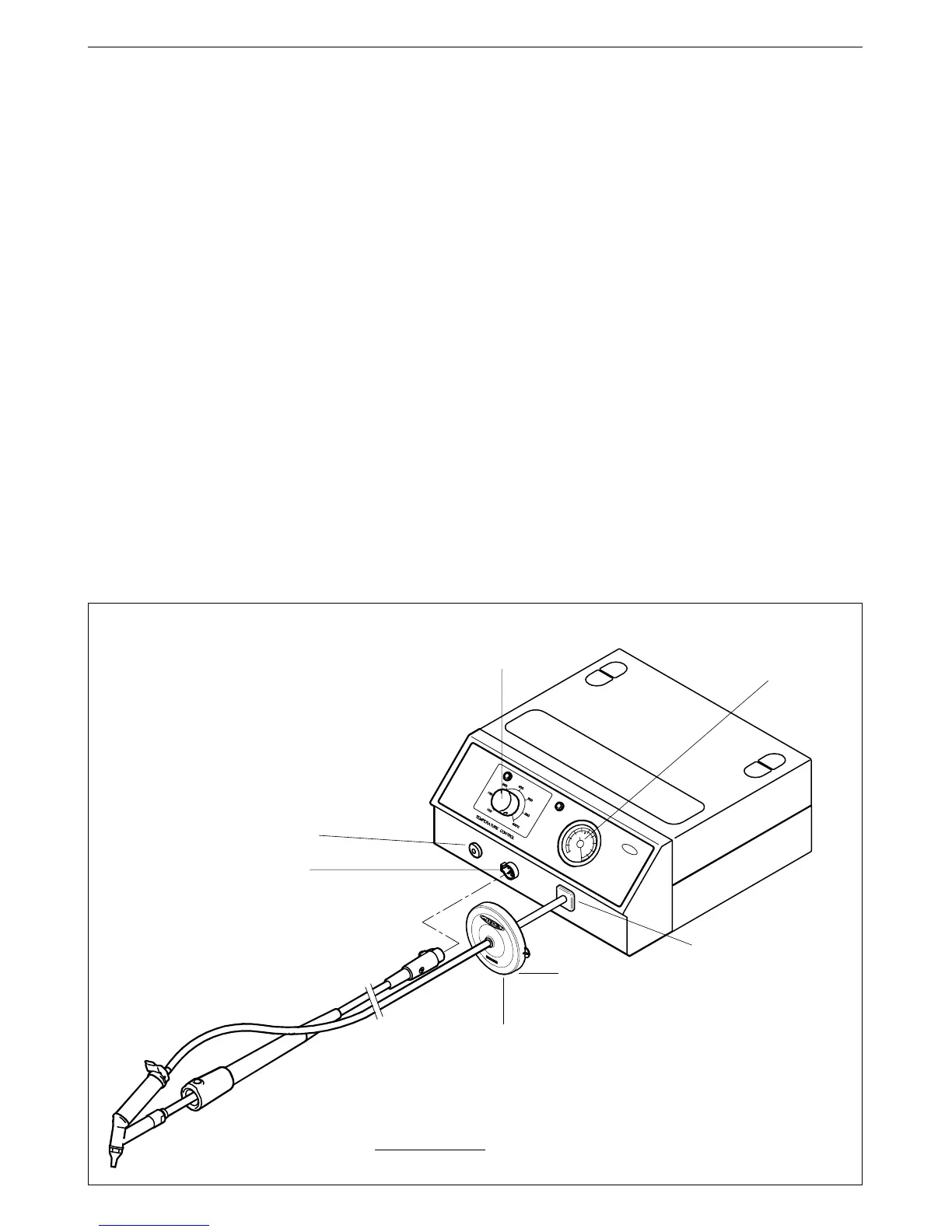

Filtros de recambio
Ref.0781046
Conjunto filtro aspiración
Ref.0781184
Vacuómetro
Indicador % de vacío
y grado de obstrucción
del circuito de aspiración
Selección temperatura
desoldador
El desoldador se conecta a la estación de la siguiente forma:
El cable del desoldador se debe conectar al conector desoldador de la estación y el
tubo de aspiración al CONJUNTO FILTRO ASPIRACION y este a la toma de aspiración
de la estación.
Muy importante, es indispensable intercalar el CONJUNTO FILTRO
ASPIRACION de lo contrario se inutilizará la bomba de aspiración.
Toma de aspiración
Conector desoldador
Conector equipotencial
7
