CONNESSIONI
ATTENZIONE: Assicurarsi che tutti i componenti elettrici del sistema siano SPENTI (e preferibilmente scollegati
dalle prese AC ) prima di effettuare qualsiasi collegamento.

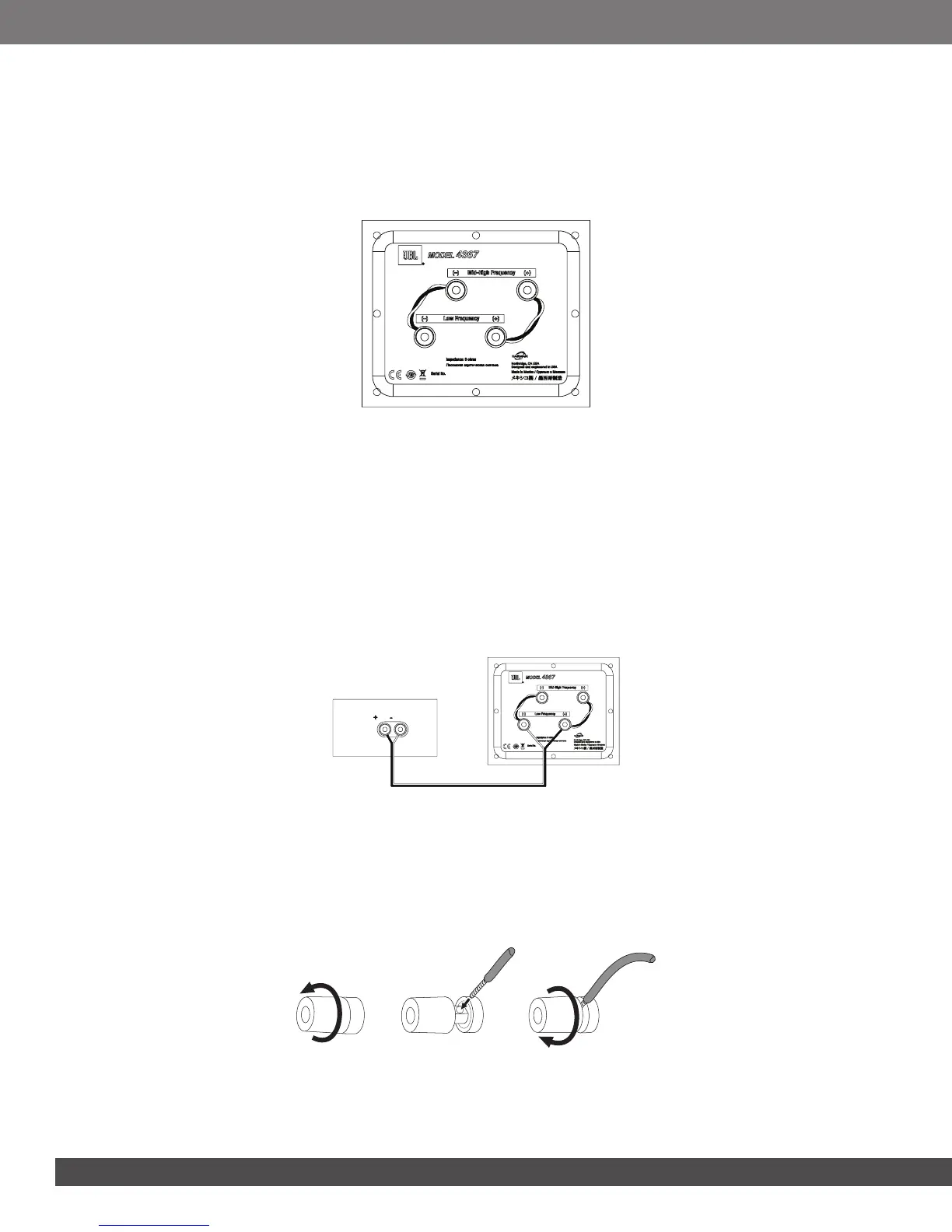

I diffusori e gli amplificatori hanno terminali di connessione positivo e negativo ("+" e "-") corrispondenti. Il 4367 ha due set di
terminali di collegamento; dei ponticelli a cavo collegano i terminali fra loro. I terminali sono marcati "+" e "-". Inoltre i terminali
"+" presentano dei contrassegni (anelli) rossi, mentre i terminali "-" hanno dei contrassegni neri. Vedere l'illustrazione sotto.
Abbiamo progettato il 4367 in modo che una tensione positiva sul terminale "+" (rosso) faccia muovere i driver
dell'altoparlante verso l'esterno (verso la stanza)
Vi raccomandiamo di utilizzare un cavo altoparlante di alta qualità con indicazione della polarità. Il lato del cavo con un rilievo o
con un'altra codifica è in genere considerato la polarità positiva ("+").
Per garantire la corretta polarità, collegare i terminali "+" del canale destro e sinistro sul retro dell'amplificatore o ricevitore
al rispettivo terminale "+" (rosso) su ogni diffusore. Collegare i terminali "-" (nero) in modo simile. Controllate il manuale
dell'utente del ricevitore o dell'amplificatore per confermare le procedure di collegamento.
CONNESSIONE SEMPLICE CON UN SOLO CAVO
Collegare l'amplificatore a ogni diffusore come illustrato nella figura di seguito. Per farlo, potete utilizzare il set di terminali
dell'amplificatore che preferite. NOTA: Non rimuovere i ponticelli tra i due set di terminali durante la connessione dei cavi del
diffusore.
Ricevitore o Amplificatore
Pannello connettori diffusore
IMPORTANTE: Non invertite le polarità (ad esempio, "+" a "-" o "-" a "+") quando si effettuano i collegamenti.
Ciò causerà una povera immagine stereo ed inferiori prestazioni sui bassi.
I terminali placcati oro dell'altoparlante del 4367 possono accettare una varietà di tipi di cavi-connettori: cavi spelati,
connettori a forcella, a pin e a banana.
Utilizzo di Filo Spelato o Connettori a Pin:
A. Svitare il cappuccio B. Inserire il filo spelato o il
connettore a pin nel foro
presente nel terminale
C. Avvitare il morsetto
per bloccare
IMPORTANTE: Assicurarsi che i cavi od i connettori (+) e (-) non si tocchino o tocchino l'altro terminale. Il contatto fra i cavi
può causare un corto circuito che può danneggiare il ricevitore o l'amplificatore.
