Italiano

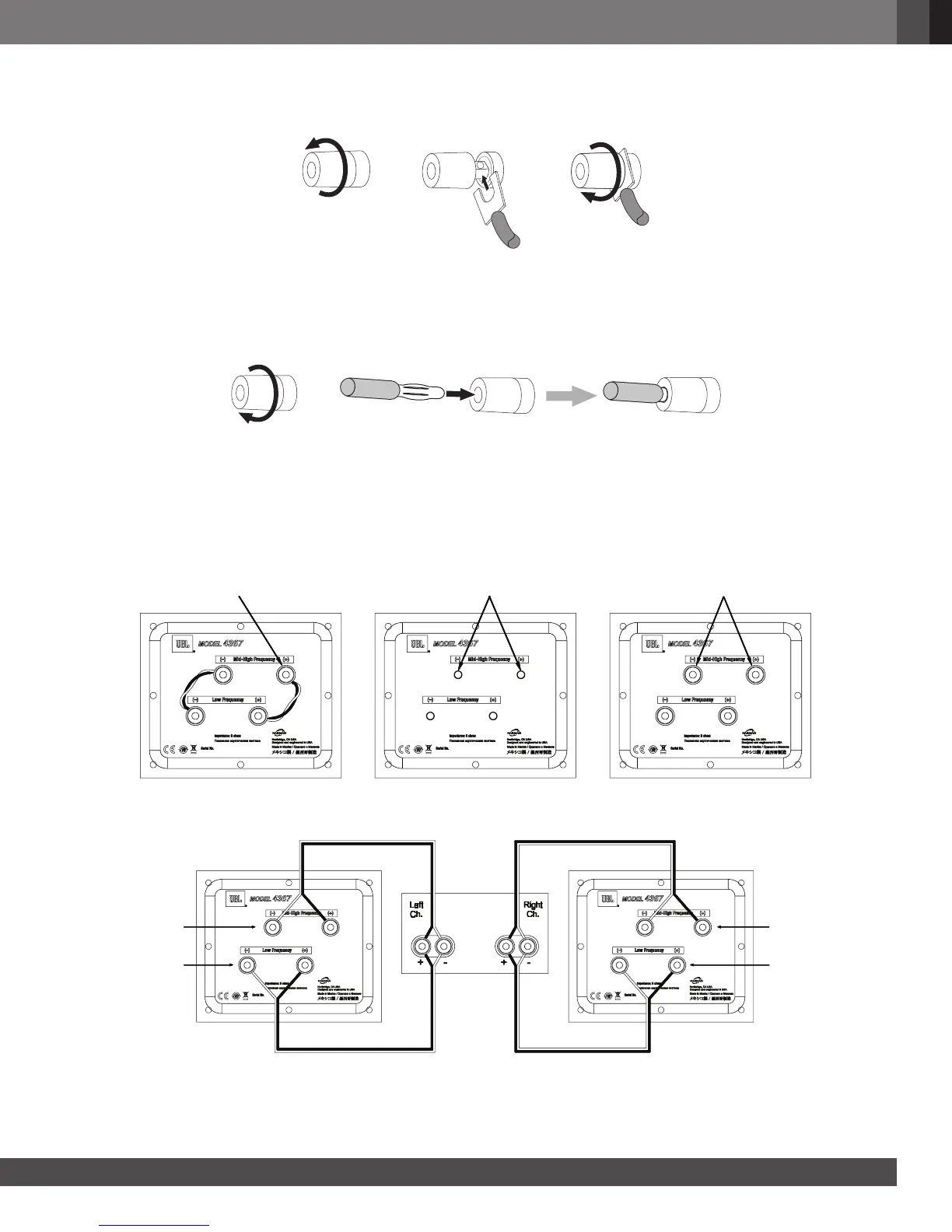

Utilizzo di Connettori a Forcella
A. Svitare il morsetto B. Inserire le lamelle del
connettore a forcella alla
base del terminale
C. Serrare il morsetto
IMPORTANTE: Assicurarsi che le lamelle dei connettori a forcella (+) e (-) non si tocchino fra loro o tocchino l'altro terminale.
Il contatto fra le lamelle può causare un corto circuito che potrebbe danneggiare il ricevitore o l'amplificatore.
Utilizzo di Connettori a Banana
A. Serrare il morsetto B. Inserire il connettore a banana
nel foro del morsetto
CONNESSIONE BI-WIRE (A DUE CAVI)
Il pannello dei connettori delle 4367 dispone di due set di terminali di ingresso collegati tramite dei ponticelli a cavo. Il set
superiore dei terminali è per il driver a frequenza alta/ultra-alta, mentre il set inferiore di terminali è per il woofer.
Questa configurazione consente di utilizzare un collegamento bi-wiring ai diffusori utilizzando un singolo amplificatore di
potenza stereo o due amplificatori di potenza stereo. La connessione bi-wiring consente vantaggi sonori e una maggiore
flessibilità nella scelta dell'amplificatore di potenza rispetto ad una connessione tradizionale con un solo cavo.
Per collegare il 4367 in modalità bi-wire, rimuovete prima i ponticelli sui terminali come mostrato nell'illustrazione.
Togliere i morsetti Riposizionare i morsettiRimuovere i ponticelli dai terminali
Se state collegando in modalità bi-wire un singolo amplificatore stereo, collegate gli altoparlanti secondo la seguente
illustrazione.
Diffusore sinistro
Collega-
mento
Midrange/
Tweeter
Collega-
mento
Midrange/
Tweeter
Collega-
mento
Woofer
Collega-
mento
Woofer
Diffusore destro
Amplificatore
