LIITÄNNÄT
HUOMIO: Varmista, että kaikki järjestelmän sähkölaitteet ovat POIS PÄÄLTÄ -tilassa (ja mieluiten irrotettuina
niiden AC-pistorasioista) ennen kuin suoritat liitännät.

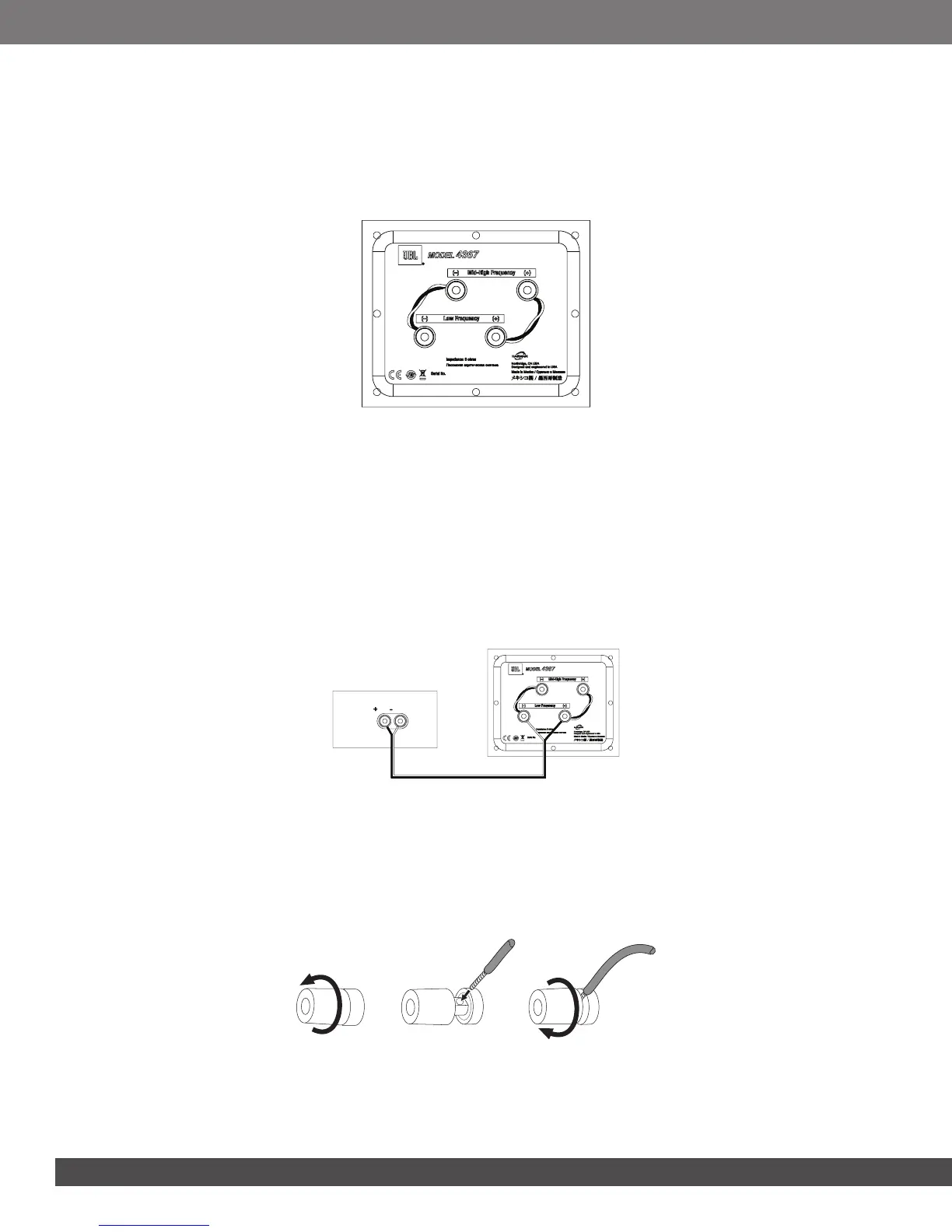

Kaiuttimilla ja vahvistimilla on vastaavat positiiviset ja negatiiviset (+ ja –) liitäntäpäätteet. 4367:ssä on kahdet liitäntäpäätteiden
sarjaa: hyppyjohtimet liittävät päätteet toisiinsa. Päätteet on merkitty + ja –. Lisäksi "+"-päätteillä on punaiset renkaat, kun taas
"–"-päätteillä on mustat renkaat. Katso alla olevaa kuvaa.
Olemme suunnitelleet 4367:n niin, että positiivinen jännite "+" (punainen) -päätteessä aiheuttaa kaiuttimen muuntimien
siirtymisen ulospäin (kohti huonetta).
Suosittelemme, että käytät korkealaatuista kaiutinjohtoa, jossa on polaarisuuskoodaus. Johdon puolta, jossa on reunus tai
muu koodaus, pidetään tavallisesti positiivisena ("+").
Jotta varmistat oikean polaarisuuden, liitä vasemman ja oikean kanavan "+"-liitännät vahvistimen tai vastaanottimen takana
vastaaviin "+" (punaiset) -liitäntöihin kaiuttimissa. Liitä "–" (mustat) -liitännät samalla tavalla. Katso vastaanottimen tai
vahvistimen käyttöohjetta ja varmista sen liitännät.
YHDEN JOHDON PERUSLIITÄNTÄ:
Liitä vahvistin jokaiseen kaiuttimeen, kuten alla olevassa kuvassa näytetään. Voit käyttää jompaakumpaa liitäntäsarjaa kaiuttimessa.
HUOM.: Älä irrota hyppyjohtimia kahden liitäntäsarjan välistä, kun liität kaiutinjohtoja.
Vastaanotin tai vahvistin
Kaiuttimen
liitäntäpaneeli
TÄRKEÄÄ: Älä käännä napoja (eli "+" liitäntään "-" tai "-" liitäntään "+") yhdistäessä liitäntöjä. Tämä aiheuttaa huonon stereon
kuvanmuodostuksen ja typistyneen bassoäänen kuuluvuuden.
4367:n kullattuihin kaiutinliittimiin voi liittää erilaisia johdinliitäntätyyppejä: paljas johto, lattaliittimet, nastaliittimet ja
banaaniliittimet.
Paljaiden johtojen tai nastaliittimien käyttö:
A. Ruuvaa suojus
auki
B. Laita paljas johto tai
nastaliitin ruuvin läpi
C. Kiristä suojus ja
kiinnitä johto
TÄRKEÄÄ: Varmista, etteivät johdot tai nastat (+) ja (–) kosketa toisiinsa tai muihin liittimiin. Jos johdot koskettavat toisiaan,
tästä voi olla seurauksena oikosulku ja vastaanottimen tai vahvistimen vahingoittuminen.
