Suomi

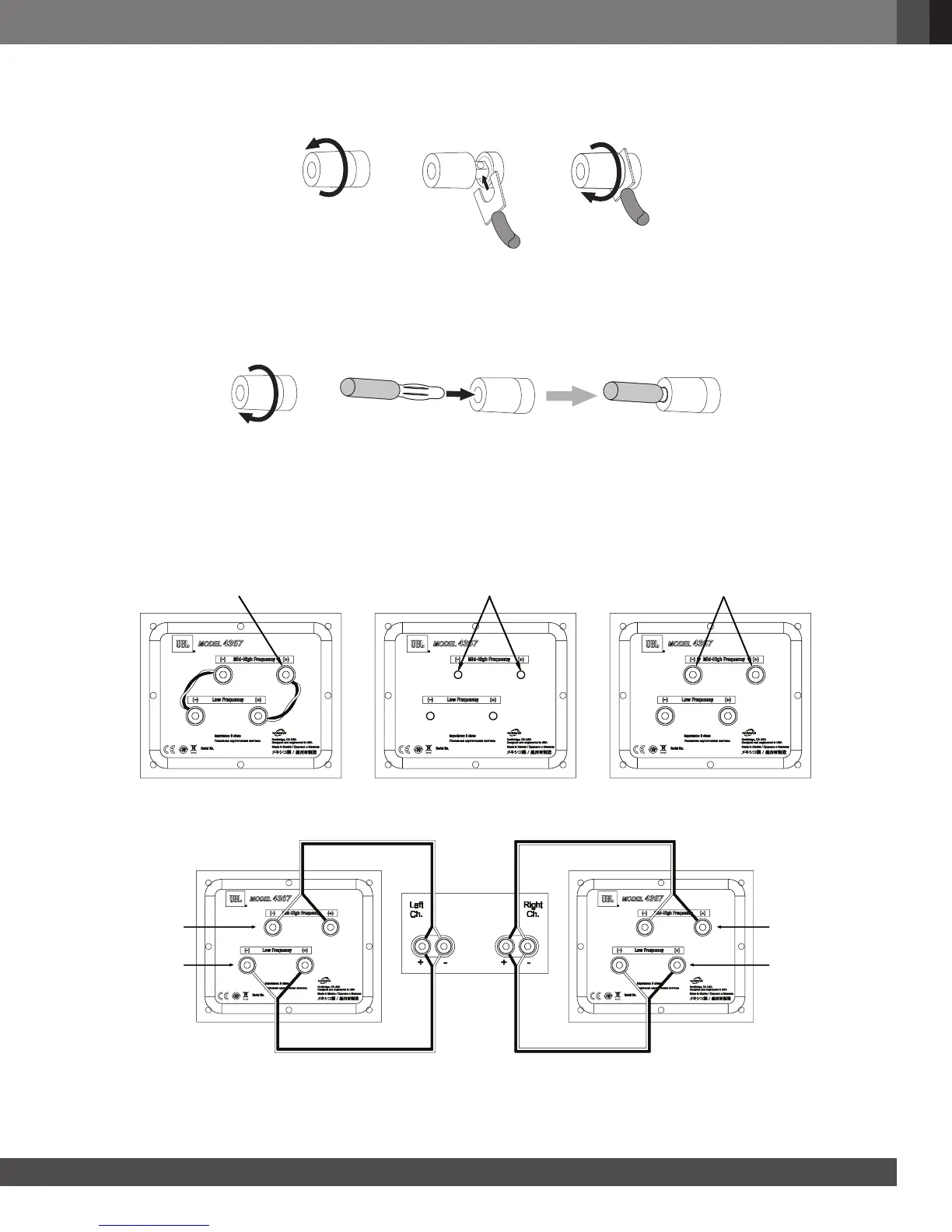

Lattaliittimien käyttö:
A. Ruuvaa suojus
auki
B. Laita lattaliittimen terät
ruuvin ympäri
C. Kiristä suojus
TÄRKEÄÄ: Varmista, etteivät johdot tai lattaliittimen terät (+) ja (–) kosketa toisiinsa tai muihin liittimiin. Jos terät koskettavat
toisiaan, tästä voi olla seurauksena oikosulku ja vastaanottimen tai vahvistimen vahingoittuminen.
Banaaniliittimien käyttö:
A. Kiristä suojus B. Laita banaaniliitin suojuksen
reikään
KAKSOISJOHDOTUS:
4367-liitäntäkokoonpanossa on kaksi syöttöliittimen sarjaa, jotka on yhdistetty hyppyliittimillä. Liitinten ylempi sarja on
tarkoitettu korkean taajuuden/ultrakorkean taajuuden ohjaimille ja alempi liitinsarja on alibassokaiuttimelle.
Tämän järjestelmän avulla voi liittää kaiuttimen kaksoisjohdotuksella käyttämällä yhtä stereovahvistinta tai kahta
stereovahvistinta. Kaksoisjohdotus voi tarjota äänietuja ja joustavamman vahvistimen valinnan verrattuna yhden johdon
liitäntöihin.
Kun haluat kaksoisjohdottaa 4367:n, irrota ensin liittimen hyppyjohdot kuvassa näytetyllä tavalla.
Poista suojukset Laita suojukset paikalleenIrrota hyppyjohdot ruuveista
Jos teet kaksoisjohdotusta yhdelle stereovahvistimelle, liitä kaiuttimet seuraavan kuvan mukaan.
Vasen kaiutin
Keskipitkä/
diskantti
liitäntä
Keskipitkä/
diskantti
liitäntä
Alibassokai-
utinliitäntä
Alibassokai-
utinliitäntä
Oikea kaiutin
Vahvistin
