Terima kasih karena sudah memilih JBL BassPro Micro. Untuk
memastikan performa maksimum, sangat disarankan agar
pemasangannya dipercayakan kepada tenaga profesional yang
kompeten – walaupun panduan pemasangan secara umum
dipaparkan, instruksi ini tidak menunjukkan metode pemasangan
yang spesifik untuk merek kendaraan Anda. Jika Anda tidak memiliki
peralatan yang tepat atau pengalaman memasang, jangan mencoba
memasang sendiri; bertanyalah kepada diler audio JBL resmi tentang
berbagai opsi tenaga ahli pemasangan.
PEMASANGAN
PENTING:
Putuskan sambungan terminal aki negatif (–) kendaraan
sebelum memulai pemasangan.
• Selalu kenakan pelindung mata saat menggunakan peralatan
untuk memasang.
• Pastikan ketersediaan ruang pada kedua sisi permukaan
pemasangan yang sudah direncanakan. Pastikan agar sekrup
tidak akan menusuk jalur rem, saluran bahan bakar, dan jalur
kabel tersebut tidak akan mengganggu keamanan dalam
mengoperasikan kendaraan.
• Saat mempersiapkan sambungan listrik, pastikan agar kabel-kabel
listrik yang ada aman dan terisolasi dengan baik.
• Jika Anda harus mengganti sekring, pastikan untuk menggunakan
tipe sekring dan nilai daya yang sama dengan aslinya.
• Bor lubang pilot pada permukaan pemasangan.
• Pasang basis amplifier BassPro Micro ke permukaan pemasangan
dengan empat sekrup yang disediakan.
CATATAN: Akan lebih nyaman apabila Anda menyiapkan semua
sambungan ke dasar amplifier sebelum memasangnya secara permanen
.
MEMILIH LOKASI PEMASANGAN
Pilihlah lokasi yang tidak menghalangi Anda saat memasukkan atau
mengeluarkan barang bawaan, mengganggu kursi lipat, atau
menyusahkan Anda untuk membuka atau menutup pintu bagasi, atau
mengganggu keselamatan saat mengoperasikan kendaraan.

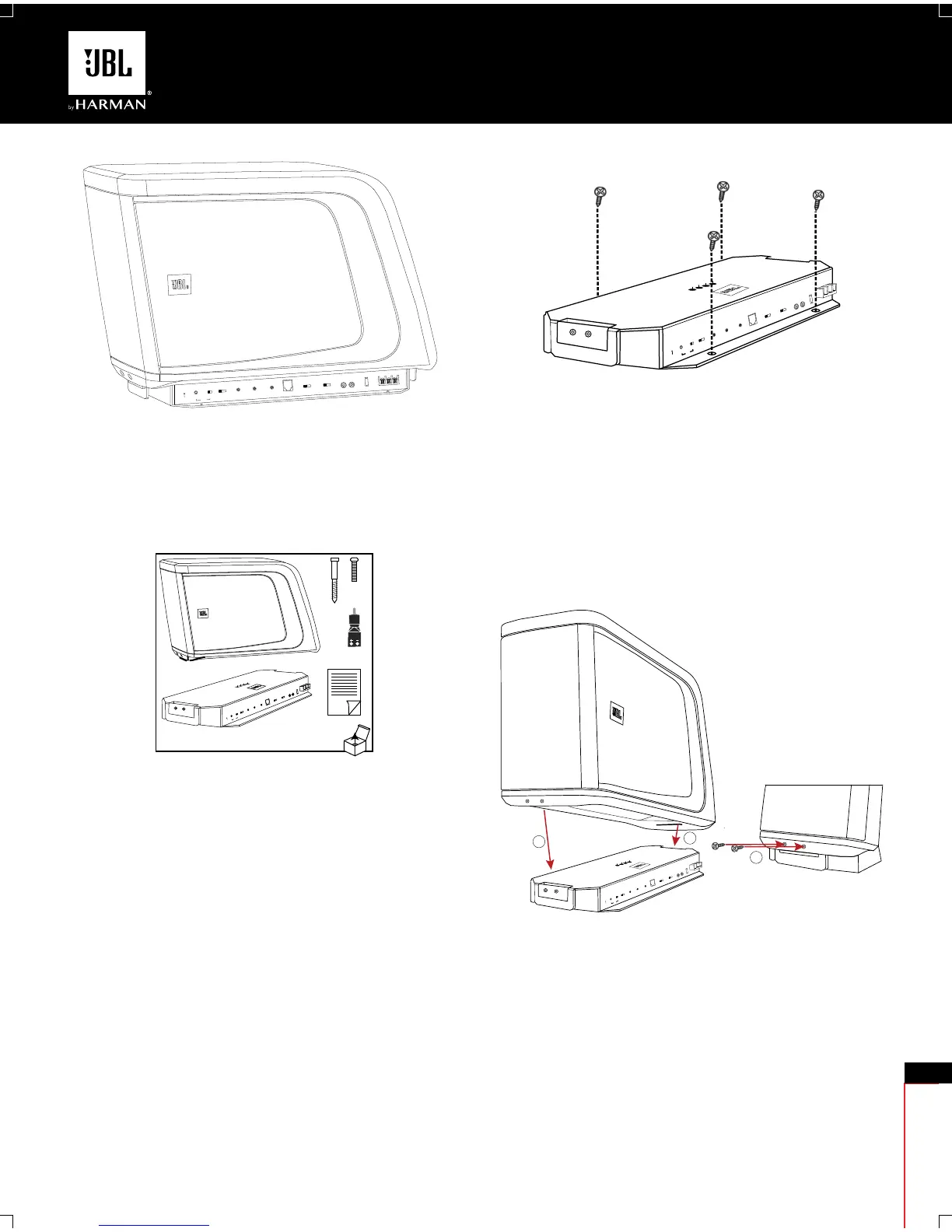

MEMASANG BASSPRO MICRO
Setelah Anda memilih lokasi pemasangan, amankan basis amplifier
lepas-cepat menggunakan empat sekrup yang disediakan di slotnya
pada keempat sudutnya. Akan lebih nyaman apabila Anda
memasang dasar tanpa wadah speaker BassPro Micro di tempatnya.
Jangan lupa menguji pengepasan seluruh unit dengan wadah
speaker di lokasi akhir sebelum menyelesaikan proses pemasangan.
Untuk memasang BassPro Micro ke dasar amplifier lepas-cepat:
1. Geser tonjolan belakang BassPro Micro ke dalam slot di belakang
dasar.
2. Turunkan BassPro Micro ke dasar.
3. Amankan BassPro Micro dengan memasukkan set screw ke
dalam dua lubang yang ada di bagian depan.
MEMASANG KABEL-KABEL BASSPRO MICRO
UNTUK DAYA: Sambungkan satu ujung kabel daya 10-gauge (tidak
disertakan) ke terminal aki + (positif) dari kendaraan. Geser ujung
satunya lagi ke dalam terminal +12V dasar amplifier BassPro Micro,
lalu kencangkan sekrup untuk mengamankan. Anda juga harus
memasang dudukan sekring dengan sekring 20A sejajar dan dalam
jarak 18" dari aki.
UNTUK GROUND: Geser satu ujung kabel ground 10-gauge ke
terminal GND dasar amplifier BassPro Micro, lalu kencangkan sekrup
untuk mengamankan. Pasang ujung satunya lagi ke titik yang kuat
dan berbahan logam pada rangka kendaraan menggunakan terminal
ring. Gunakan ampelas untuk membersihkan cat dari permukaan
logam pada lokasi sasis. Gunakan cincin pengunci tipe‐bintang untuk
mengamankan kabel.
