Zamontowanie zewnętrznego łożyska koła
Wybierz największą płytę dociskową, która najlepiej pasuje
do Twojego łożyska i nie przekracza jego średnicy zewnętrz-
nej.
Wybierz przekładkę tulejową, która najlepiej pasuje do obu-
dowy Twojego łożyska wrzecionowego.

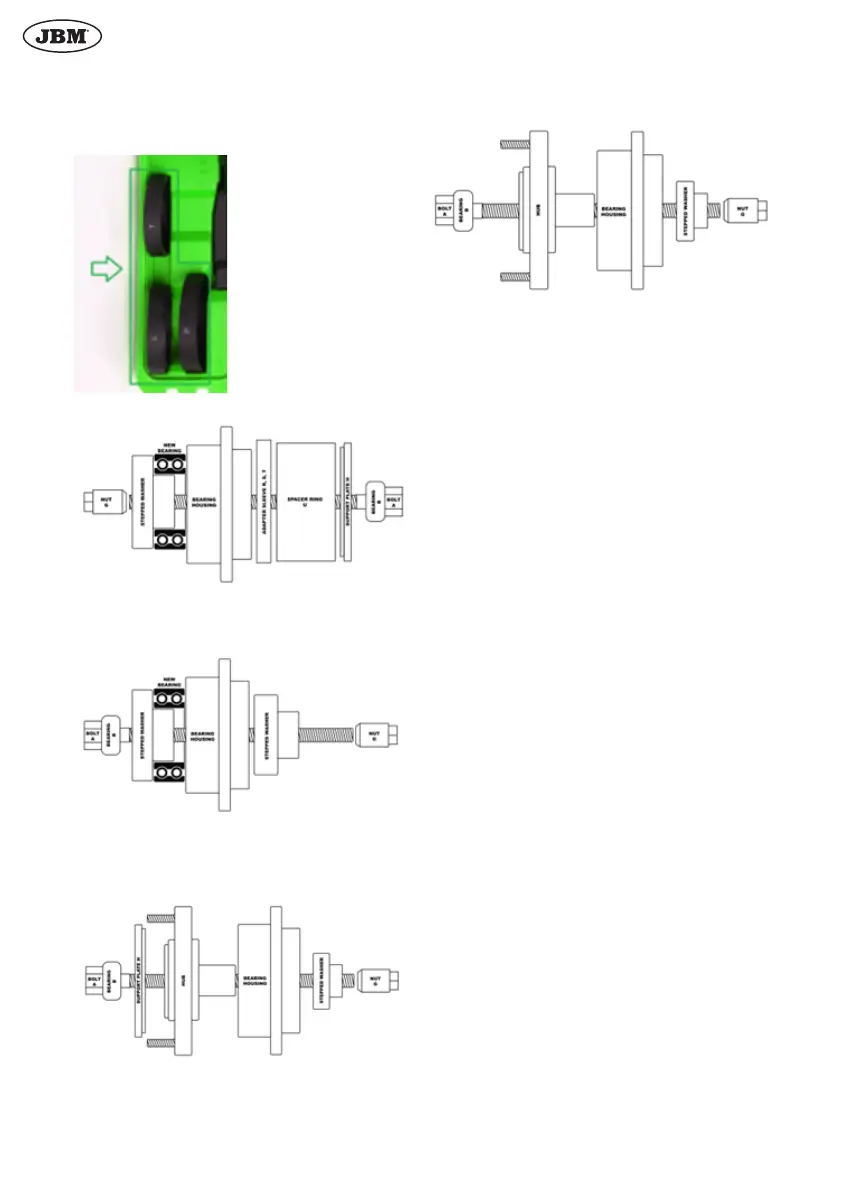

Zmontuj elementy jak pokazano na rysunku.
TPrzytrzymaj nakrętkę (G) dokręcając jednocześnie śrubę do-
ciskową.
Płyta dociskowa wepchnie łożysko do jego obudowy.
Inna metoda jest pokazana na rysunku poniżej:
Zamontowanie piasty koła
Wybierz najmniejszą płytę dociskową, która pasuje najlepiej i
przyłóż siłę do wewnętrznej bieżni łożyska.
Zmontuj elementy jak pokazano na rysunku.
Przytrzymaj nakrętkę (G) dokręcając jednocześnie śrubę do-
ciskową.
Inna metoda jest pokazana na rysunku poniżej:
