Jct JES-301 - Page 13

CAUTION
Never use grease for mounting sample pipe!
for models with back purge port:•
Connect tube with instrument air coming from back purge con-
troller JES-301K gas-tight with back purge port.
NOTE
For back purging follow the manual for the JES-301K
controller.
If a heated sample pipe is used follow the corresponding
manual.
Calibration port 5.1.1.
Connect tube for calibration gas gas-tight with cali-•
bration port.
M
anual JES-301/JES-301V
V
ORSICHT
Niemals Fett bei der Montage des Entnahmerohrs ver-
wenden!
B
ei Modellen mit Anschluss für Rückspülung:
•
Instrumentenluftschlauch vom Steuergerät JES-301K
mit dem Anschluss für Rückspülung gasdicht verbinden.
HINWEIS
Für Rückspülung ist die Bedienungsanleitung des Steu-
ergeräts JES-301K zu beachten.
Bei Einsatz eines beheizten Entnahmerohres ist die ent-
sprechende Bedienungsanleitung zu beachten.
Kalibriergasanschluss 5.1.1.
Schlauch für Kalibriergas mit Kalibriergasanschluss•
gasdicht verbinden.
BA_DE_JES301_v2.1 ––––––––––––––– [ 13 / 34 ] –––––––––––––––––

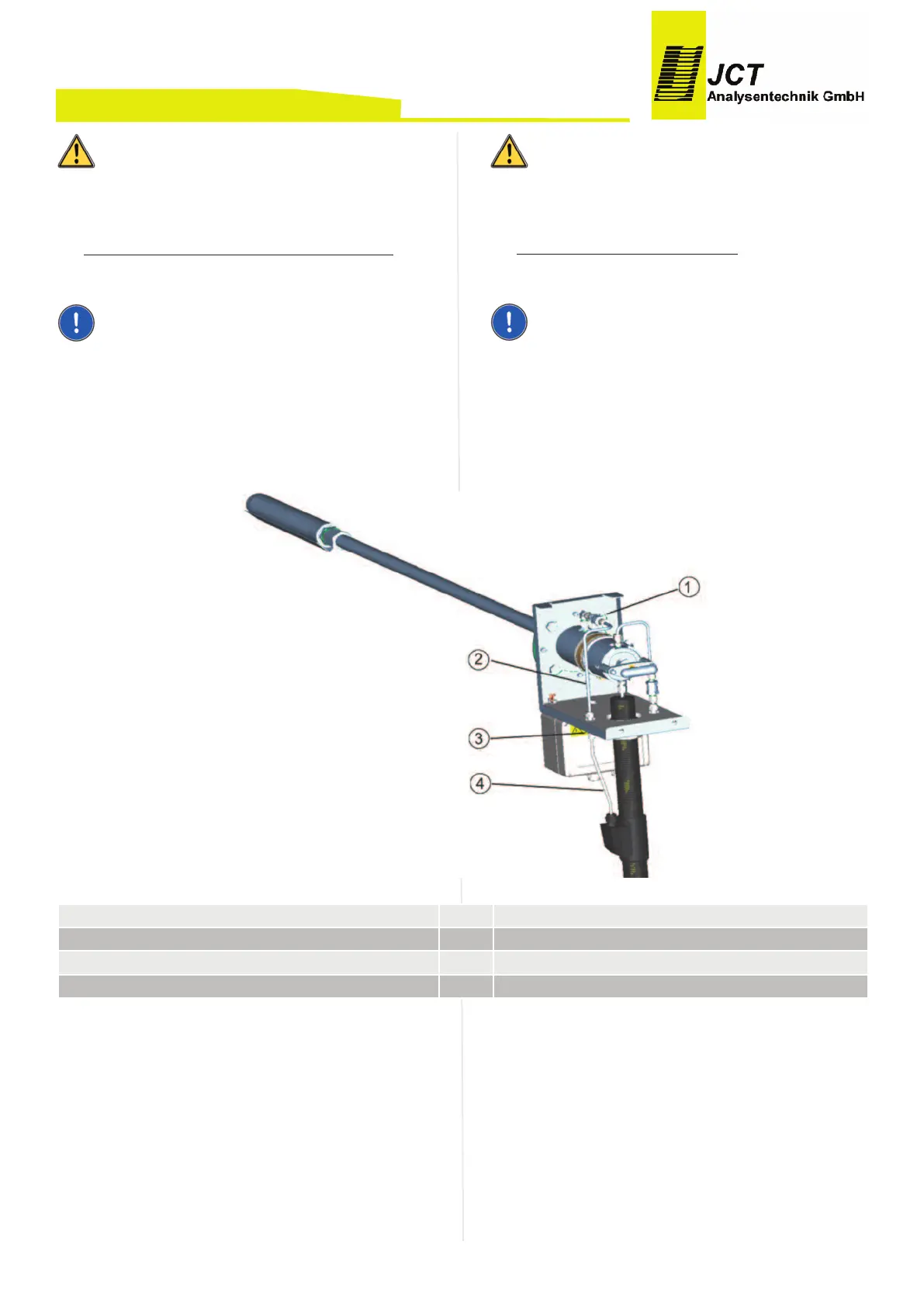

Rückschlagventil 1 Non return valve
Kalibriergasrohr 2 Calibration gas pipe
Schottverschraubung 3 Buckhead connection
Kalibriergasleitung 4 Calibration tube
