31
VM9311TS

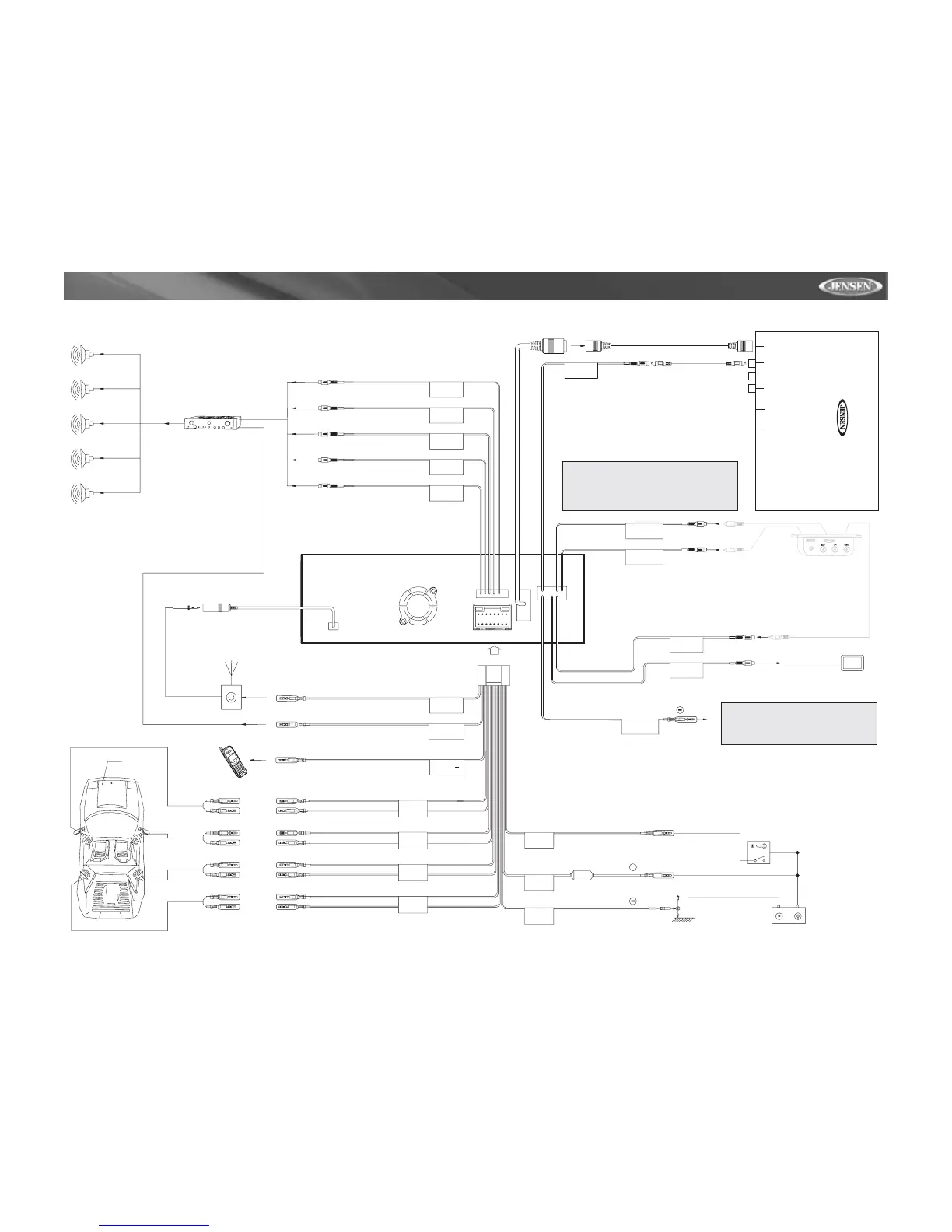

DIGRAMA CABLEADO
ACC
GND
BATT
ACC
ANT.CONT
P.CONT
PRK SW
REAR L
FRONT L
FRONT R
AUX IN/L
AUX IN/R
REAR VIDEO
OUT 1
REAR R
ROSA
BLANCO
AUX IN VIDEO
ROJO
MUTE
Cable delMódulo de los Medios / NEGRO
Head Unit
Video Out
XMAudio Left
XMAudio Right
XM ControlData
iPod
Media Module
AMARILLO
MEDIA MODULE
VIDEO INPUT
NOTA: Vea el diagrama de
conexiones de las Multimedias
para las conexiones adicionales
a través del módulo de los medios.
POSTERIOR IZQUIERDA
POSTERIOR DERECHA
AZUL
ROJO
BLANCO
Amplificador dePotencia Externo
CONECTADOR DE LAANTENA
Control deantena de automóvil
(conecte atoma de control de antena)
Control delAmplificador de
Energía Externa
AZUL
AZUL/BLANCO
BLANCO/NEGRO -
BLANCO +
FRENTE L+
FRENTE L-
AUTOMÓVIL
Antena
Enmudecer (dejeabierto si no
está conectado)
MARRÓN
TELÉFONO CELULAR
VERDE/NEGRO -
VERDE +
PÚRPURA+
PÚRPURA/NEGRO -
GRIS/NEGRO -
GRIS +
FRENTE R+
FRENTE R-
POSTERIOR R+
POSTERIOR R-
POSTERIOR L+
POSTERIOR L-
ARNÉS DECABLEADO
NEGRO
AMARILLO
ROJO
FUSIBLE (10A)
BATERÍA
BATERÍA +
Batería
Interruptor
de Ignición
Tierra
AMARILLO
AMARILLO
Video Zona 1
ENTRADAAUXILIAR IZQUIERDA
ENTRADAAUXILIAR DERECHA
ENTRADA VIDEO AUXILIAR
SALIDAVIDEO POSTERIOR 1
3.5mm
3
AUDIOVIDEO INPUT
3.5mm
(Vendidopor
Separado)
iAUX
3
NOTA: Refiera a la sección del
"Freno de Estacionamiento"
para más información.
FRENO DE ESTACIONAMIENTO
SUB.W
REAR L
REAR R
FRONT L
FRONT R
ROJO
BLANCO
DELANTERO IZQUIERDA
DELANTERO DERECHA
