Jet JDP-15B-M - Montage; Transport und Aufstellung; Transport und Inbetriebnahme; Ü Berblick

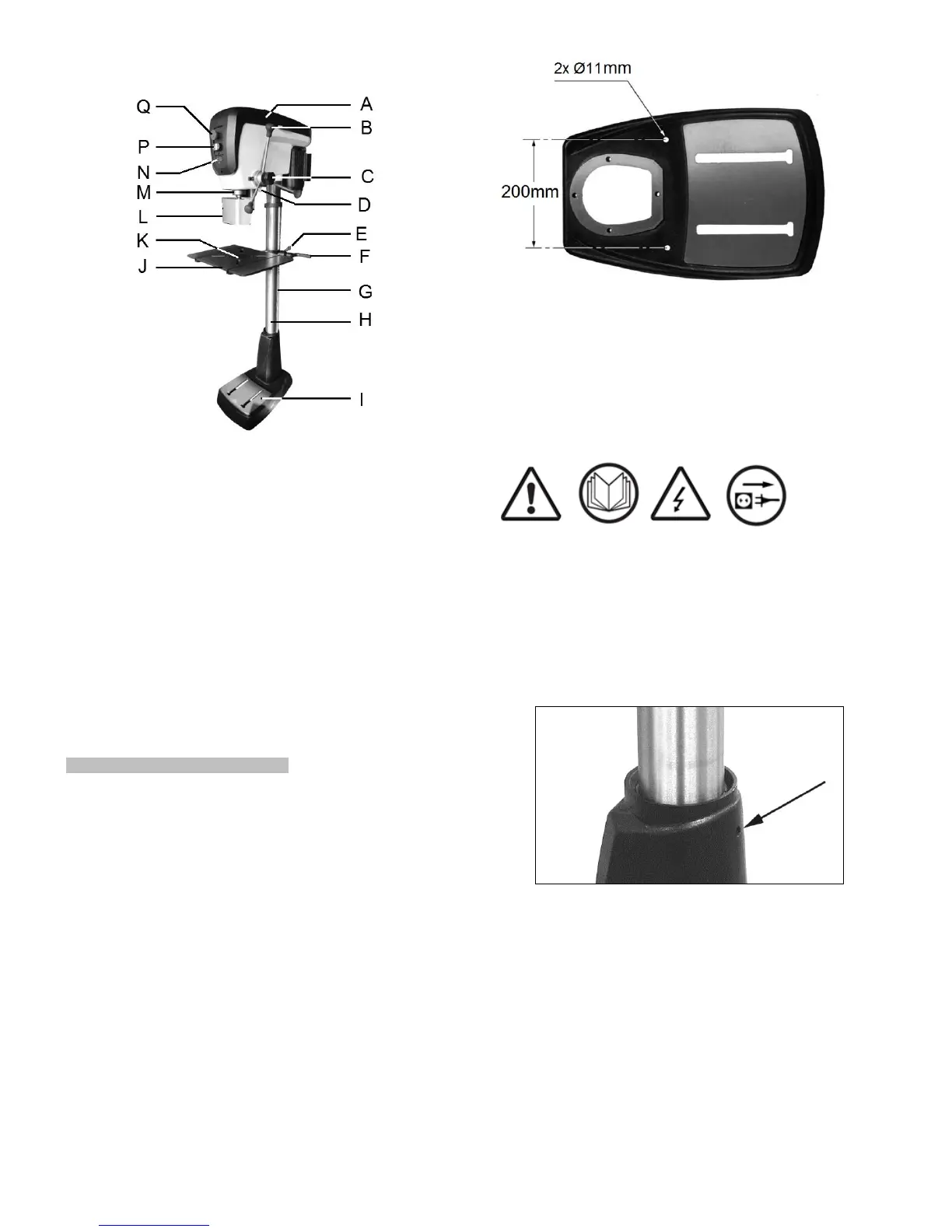

4.5 Ü berblick
Fig 3
A…Riemendeckel
B…Bohrvorschub-Hebel
C…Bohrtiefenanschlag-Klemmgriff
D…LED Maschinenleuchte und Kreuzlaser
E…Säulenklemmung
F…Kurbel für Tisch-Höhenverstellung
G…Zahnstange
H…Säule
I…..Sockel
J….Tisch
K…Tischeinlage (MDF)
L….Bohrfutterschutz
M…Pinole
N….Schalter für Maschinenleuchte und Kreuzlaser
P….Motor Ein/Aus Schalter
Q….Not-Halt Taster
5. Transport und Inbetriebnahme
5.1. Transport und Aufstellung
Die Aufstellung der Maschine sollte in geschlossenen
Räumen erfolgen, werkstattübliche Bedingungen sind dabei
ausreichend.
Die Aufstellfläche muss ausreichend eben und
belastungsfähig sein.
ACHTUNG:
Um ein Kippen zu vermeiden, muss die Maschine mit
zwei Ankerschrauben (nicht mitgeliefert) am Boden
festgeschraubt werden. Fig 4
Fig 4
Aus verpackungstechnischen Gründen ist die Maschine nicht
komplett montiert.
5.2 Montage
Setzen Sie die Maschine nicht unter Spannung, solange sie
nicht fertig montiert ist.
Wenn Sie beim Auspacken einen Transportschaden
feststellen, benachrichtigen Sie umgehend Ihren Händler,
nehmen Sie das Gerät nicht in Betrieb.
Entsorgen Sie die Verpackung bitte umweltgerecht.
Entfernen Sie das Rostschutzfett mit einem milden
Lösungsmittel.
Der Gewindestift am Säulenflansch (Fig 5) muss gut
festgezogen sein. Bitte prüfen und festziehen.
Fig 5
Montieren Sie den Sockel am Säulenflansch mit vier M8
Schrauben und Scheiben (Fig 6).
