JL Audio e112 User Manual

|
E-Sub
DE
Page 17 | DE
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components

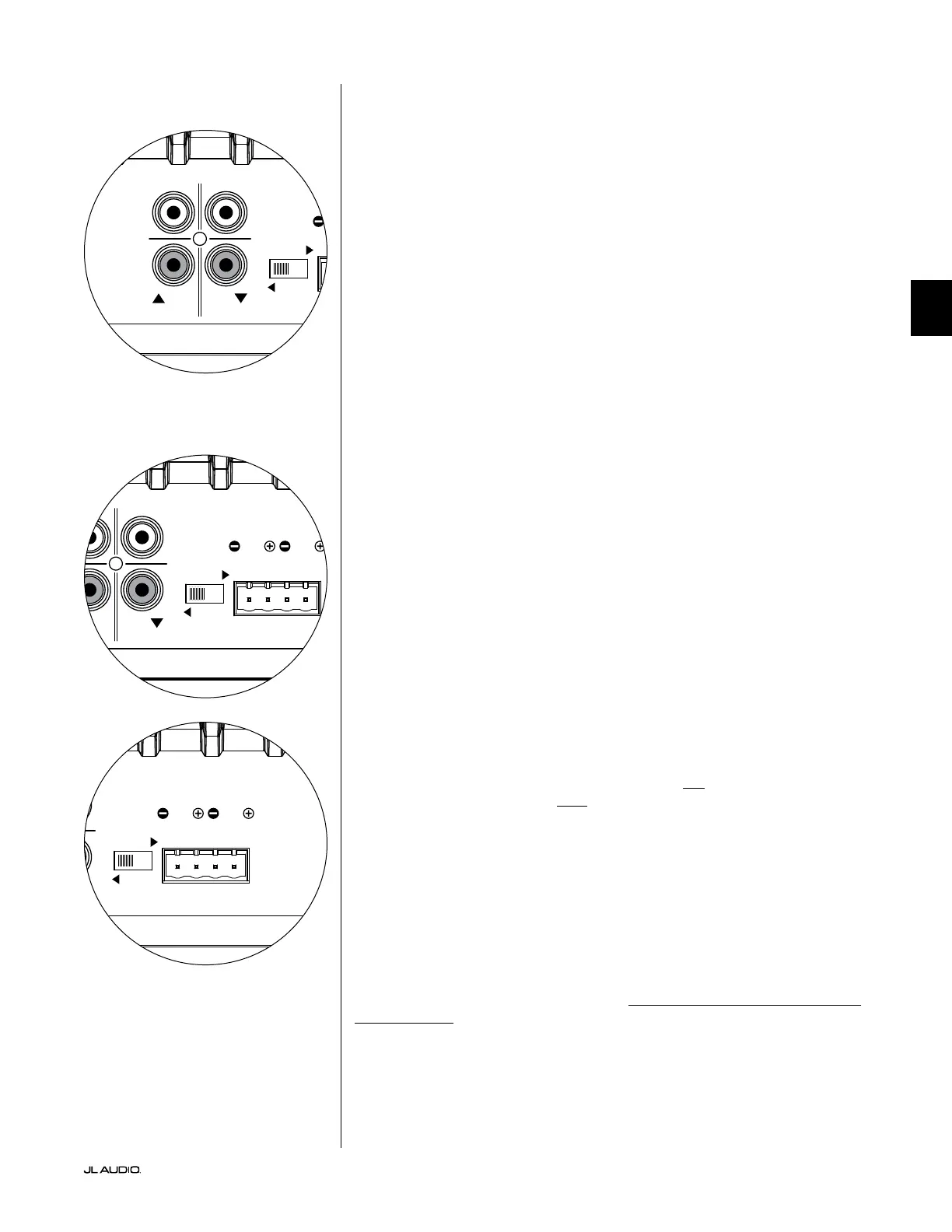

ANSCHLIESSEN IHRES E-SUB
Line-Eingänge
Der E-Sub verfügt über einzelne unsymmetrische Cinch-Eingangsanschlüsse für
rechts und links. Hierbei handelt es sich um die gängigsten Anschlüsse im Heim-
Audio-Bereich.
Bei Systemen mit einem Mono-Subwoofer oder „LFE“-Kanalanschluss wird nur
eine Cinch-Buchse (links oder rechts) verwendet. Dies gilt für die meisten modernen
Mehrkanal-Receiver und Vorverstärker/Prozessoren.
Für Systeme ohne speziellen Mono-Subwoofer-Anschluss stehen separate linke
und rechte Cinch-Eingangsbuchsen zur Verfügung. Dies gilt typischerweise für
Zweikanal-Audiogeräte. In einer zweikanaligen Anwendung müssen Sie einen
einzelnen E-Sub mit separaten linken und rechten Eingangssignalen versorgen, um
hochpassgefilterte Stereoausgänge an den Line-Ausgängen zu erhalten. Im E-Sub
werden die Eingänge links und rechts automatisch summiert, um den internen
Verstärker des Subwoofers zu versorgen.
Cinch-Anschlüsse (einer für jeden Kanal):
Spitze: Plus
Schaft: Minus
Eingangsimpedanz: 10kΩ
„Grounded/Isolated“-Schalter
Mit dieser Funktion lassen sich Probleme mit der Signalerdung beheben,
die häufig bei Heimkinosystemen auftreten, wenn mehrere Komponenten
unterschiedlicher Hersteller miteinander verbunden werden. Durch den Schalter
„Grounded/Isolated“ auf der Rückseite des Panels werden nur die „Line-Eingänge“
beeinflusst, damit die Verbindung zum Audio- oder Heimkinosystem ohne
Brummen oder sonstige Geräusche möglich ist. Die Einstellung dieses Schalters hat
keine Auswirkung auf die an die „High Level“-Eingänge angeschlossenen Signale.
Im Auslieferungszustand des E-Sub steht dieser Schalter in der Position „Isolated“.
Wenn Sie bei angeschlossenen und eingeschalteten Systemkomponenten (aber ohne
Wiedergabe von Tonmaterial), ein kontinuierliches tieffrequentes Brummen durch
den E-Sub hören, stellen Sie diesen Schalter auf die Position „Grounded“ (geerdet)
und achten Sie auf den Unterschied beim Geräuschpegel. Verwenden Sie die
Schalterposition mit dem leisesten Brummen bzw. Geräusch.
High-Level-Eingänge
Diese Option ist zweckmäßig, wenn der E-Sub an einen Receiver oder
integrierten Verstärker angeschlossen werden soll, der nur Ausgänge mit
Lautsprecherpegel bietet. Dies ist nicht die bevorzugte Methode, wenn ein Line-
Level-Signal verfügbar ist.
Um die „High Level Inputs“-Funktion zu nutzen, schließen Sie einfach
die Lautsprecherausgänge des Receivers oder Vollverstärkers parallel zu den
Hauptlautsprechern an den „High Level Input“-Stecker des E-Sub an. Bei dieser
Anwendung übertragen die Hauptlautsprecher weiterhin den vollen Bereich und der
Klang wird durch den Anschluss an den E-Sub nicht verändert.
Der „High Level“-Eingang besteht aus einer Eingangsbuchse und einem
abnehmbaren Stecker mit Kabeleinführungen. Ein Standard-Lautsprecherkabel
bis zu 12AWG (3mm
2
) kann durch teilweises Herauslösen der Klemmschraube
und Einsetzen des unisolierten Endes jedes Lautsprecherkabels an den
abnehmbaren Stecker angeschlossen werden. Achten Sie hierbei darauf, keine Kabel
kurzzuschließen und die Klemmschraube festzuziehen. Es sind folgende Anschlüsse
vorhanden:
Anschluss „High Level Input“ (von links nach rechts):
1: Rechter Kanal Minus
2: Rechter Kanal Plus
3: Linker Kanal Minus
4: Linker Kanal Plus
Eingangsimpedanz: 4,3kΩ
Die linken und rechten Eingänge am E-Sub
werden intern in einem einzigen Mono-
Kanal zusammengeführt.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
