E-Sub
DE | Page 18

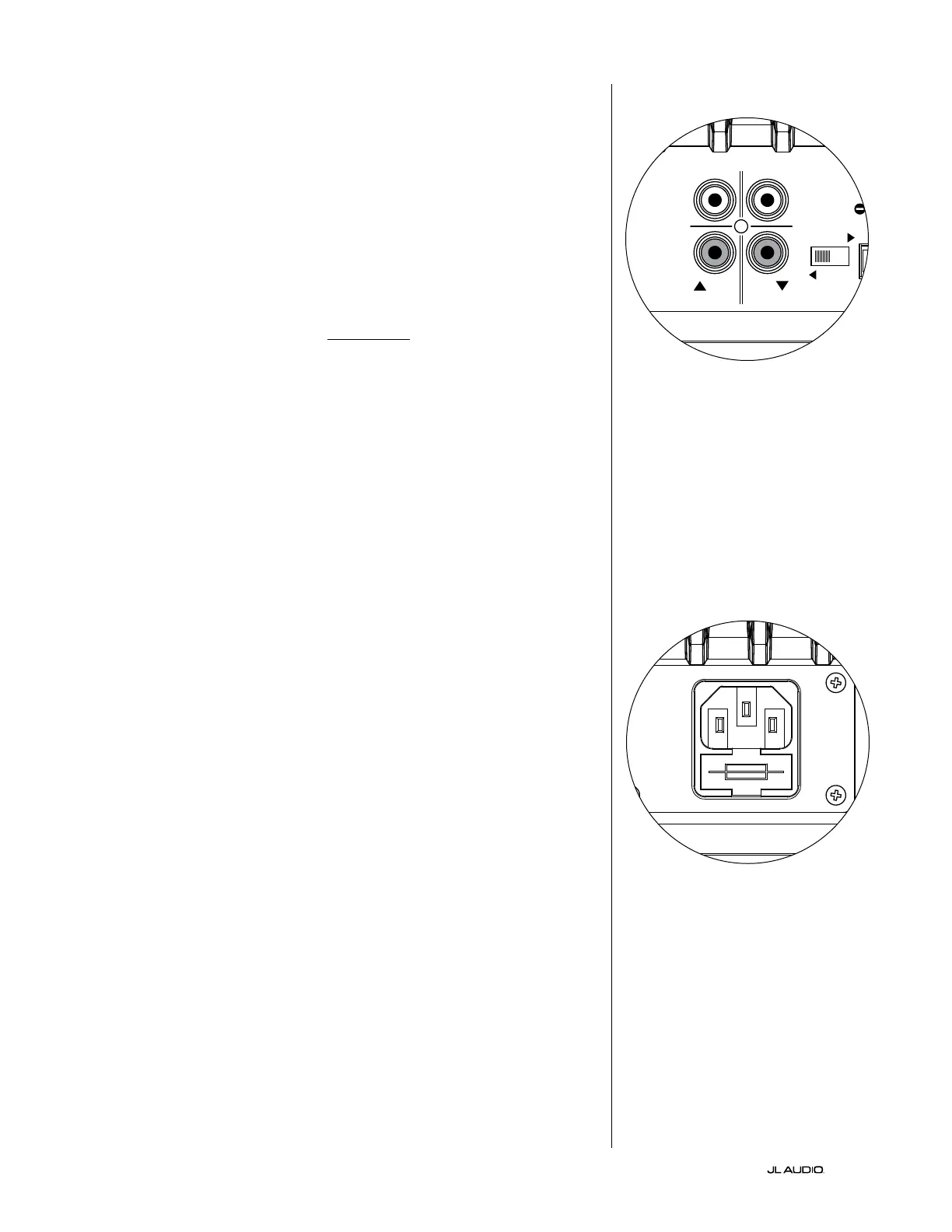

Line-Ausgänge
Der E-Sub verfügt über individuelle, linke und rechte, unsymmetrische
Cinch-Ausgänge, um einen zweiten Subwoofer oder einen Verstärker für die
Haupt-Stereolautsprecher zu versorgen. Die „Line Outputs“ können auf zwei
verschiedene Arten verwendet werden, je nach Konfiguration Ihres Systems.
Crossover On: Hochpassgefilterte Ausgänge
Wenn die integrierte Frequenzweiche des E-Sub aktiviert ist („Crossover“-
Schalter in der Position „on“ – Seite 15), liefern die „Line Outputs“ ein
hochpassgefiltertes Signal entsprechend der mit dem „crossover freq. (Hz)“
Regler gewählten Frequenz. Dadurch entsteht eine echte Zweiwege-Linkwitz-
Riley-Weiche mit 24 dB/Oktave zwischen dem E-Sub und den Haupt-
Stereolautsprechern.
Bitte beachten Sie, dass Sie separate Stereosignale für den linken und rechten
Kanal an den E-Sub anschließen müssen, um hochpassgefilterte Stereoausgänge an
den „Line Outputs“ zu erhalten. Wenn Sie nur einen Eingangskanal an den E-Sub
anschließen, wird nur der Line-Ausgang, der dem Eingang mit Signal entspricht,
ein hochgefiltertes Signal ausgeben (der andere Line-Ausgang hat kein Signal).
Wenn Sie zwei E-Subs in einem Zweikanalsystem verwenden, können Sie einen
E-Sub dem linken Stereokanal und den anderen E-Sub dem rechten Stereokanal
zuweisen, wobei Sie nur einen „Line Input“ und einen „Line Output“ pro E-Sub
verwenden.
Crossover Off: Durchgeschleiftes Subwoofer-Ausgangssignal
Wenn die integrierte Frequenzweiche des E-Sub deaktiviert wird (Schalter
„Crossover“ in der Position „off “ – Seite 15), liefern die „Line Outputs“ ein
gepuffertes Durchgangssignal, das mit dem Signal identisch ist, das in die „Line
Inputs“ des E-Sub eingespeist wird. Dies ist sehr nützlich, um in einer Installation
mit mehreren Subwoofern ein Subwoofer-Signal von einem E-Sub zu einem
anderen E-Sub weiterzuleiten.
Netzanschluss
An die IEC-Kaltgerätebuchse wird das groß dimensionierte (1,8 m) lange
Netzkabel angeschlossen, das im Lieferumfang Ihres E-Sub Subwoofers
enthalten ist. E-Sub Subwoofer werden in verschieden Teilen der Welt vertrieben
und sind am Netzkabel mit dem für das jeweilige Stromversorgungssystem
passenden Stecker ausgestattet. Beachten Sie die Spannungsangaben neben dem
Netzanschluss und versorgen Sie den E-Sub ausschließlich über eine mit diesen
Kennzeichnungen übereinstimmende Steckdose mit Strom. Verwenden Sie
ausschließlich das zum E-Sub mitgelieferte Netzkabel.
Der E-Sub Subwoofer ist ein leistungsstarkes Gerät, das viel Strom aufnehmen
kann. Wenn zu viele andere Komponenten mit einem E-Sub Subwoofer an eine
einzige Steckdose angeschlossen sind, besteht die Gefahr, dass bei sehr intensivem
Programmmaterial der Schutzschalter ausgelöst wird. Falls dies geschieht, teilen
Sie den E-Sub und die übrigen Komponenten auf zwei Stromkreise auf.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
