WICHTIG
WARNHINWEIS

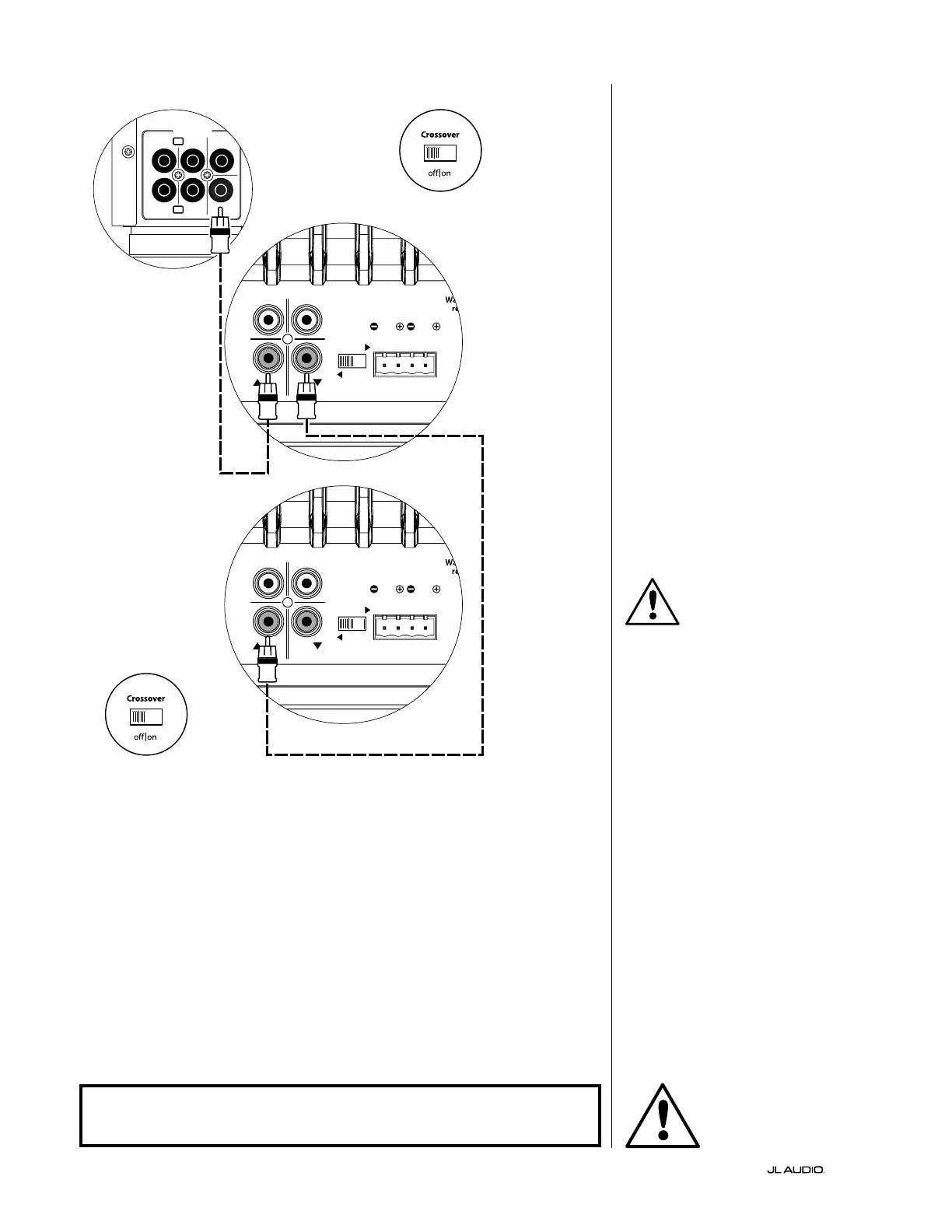

SYSTEMANSCHLUSSPLAN 2:
Mehrere E-Subs an Heimkino-Receiver
oder Heimkino-Vorverstärker/
Prozessor
Die meisten Heimkino-Receiver und
Vorverstärker/Prozessoren bieten einen
einzelnen (Mono-)Subwoofer-Ausgang mit
Line-Pegel.
Um den Anschluss mehrerer Subwoofer
an ein Heimkinosystem zu vereinfachen,
verfügt der E-Sub über einen Pass-Through-
Line-Ausgang. Auf diese Weise kann
ein Eingangssignal, das an einen E-Sub
angeschlossen ist, von diesem E-Sub an einen
zweiten und von dem zweiten E-Sub an einen
dritten weitergegeben werden usw.
Beim Anschluss eines Mono-Subwoofer-
Ausgangs an mehrere E-Sub Subwoofer
müssen Sie lediglich jeweils eine Verbindung
zu einem der „Line-Eingänge“ des E-Sub
(links oder rechts) herstellen. Führen Sie ein
Audio-Verbindungskabel vom Subwoofer-
Ausgang des Receivers/Pre-Pro zu einem
„Line Input“ des ersten E-Sub im System.
Führen Sie dann ein zweites Audiokabel vom
entsprechenden „Line-Ausgang“ dieses E-Sub
zu einem „Line-Eingang“ des nächsten E-Sub
im System, wie in der Abbildung gezeigt.
Weitere E-Subs können auf die gleiche Weise
hinzugefügt werden.
Sie müssen die „Crossover“-Funktion des
E-Sub ausschalten, um die Pass-Through-
Signalfunktion zu verwenden, damit
der Receiver/Pre-Pro Crossover-/Bass-
Management-Funktionen ausführen kann.
Vergewissern Sie sich, dass der „Crossover“-
Schalter auf dem oberen Bedienfeld des
E-Sub in der Position „off“ steht, um diese
Anschlussmethode zu verwenden.
Alternative Methode:
Wenn das Verlegen von Kabeln von
einem E-Sub zum nächsten aufgrund der
physischen Anordnung der E-Subs relativ
zum Receiver/Pre-Pro nicht praktikabel ist,
können Sie ein Y-Adapterkabel (Splitter)
verwenden, um das Ausgangssignal des
Receivers/Pre-Pro auf mehrere Audio-
Verbindungskabel aufzuteilen, die jeweils
einen separaten E-Sub speisen.
Einige Receiver und Vorverstärker/
Prozessoren verfügen über mehrere
Subwoofer-Ausgänge, die zum Anschluss
mehrerer E-Sub Subwoofer genutzt werden
können. Weitere Informationen hierzu
finden Sie im Handbuch zu Ihrem Receiver/
Vorverstärker.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
RECEIVER/PROZESSOR
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
E-SUB RÜCKSEITE (Nr. 1)
E-SUB RÜCKSEITE (Nr. 2)
E-SUB OBERES BEDIENFELD
(Nr. 2)
E-SUB OBERES BEDIENFELD (Nr. 1)
ACHTUNG! SCHALTEN SIE DEN E-SUB UND ALLE ANDEREN GERÄTE IM SYSTEM
AUS, BEVOR SIE ANSCHLÜSSE EINRICHTEN ODER ÄNDERN!
