E-Sub
DE
Page 21 | DE
WARNHINWEIS
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
R
R
L
L
INPUTS
SATELLITENVERSTÄRKER
AN SATELLITENLAUTSPRECHER
(L) (R)
E-SUB-RÜCKSEITE
+
–
+
–
SPEAKER OUTPUTS
R L
OUTPUTS

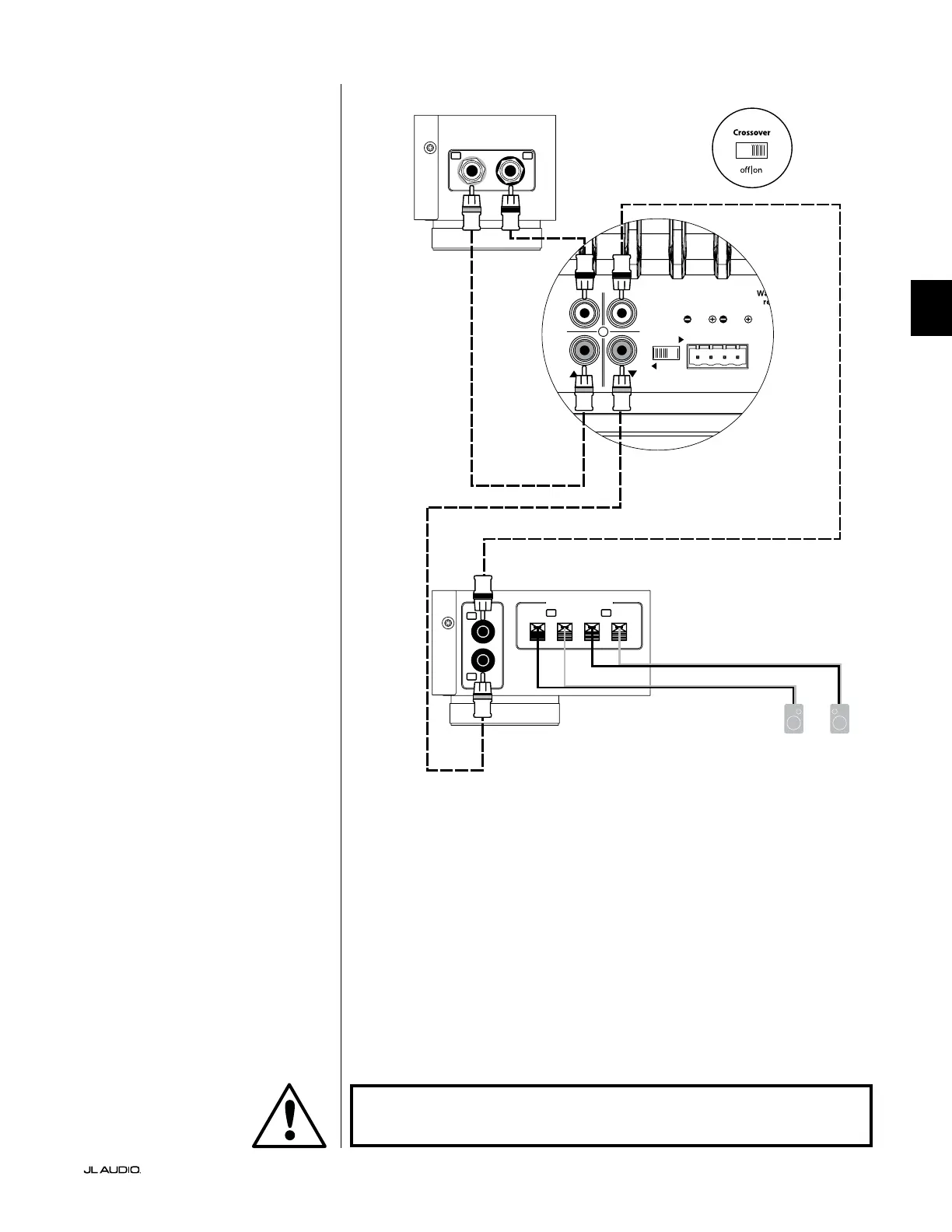

SYSTEMANSCHLUSSPLAN 3:
Ein E-Sub in Mono an ein Zweikanal-
Audiosystem
Wenn Sie einen einzelnen E-Sub in
Mono an ein Zweikanal-Audiosystem
anschließen, verwenden Sie sowohl den
„linken“ als auch den „rechten“ Line-
Eingang des E-Sub und aktivieren die
aktive Frequenzweiche des E-Sub, indem
Sie den Schalter „Crossover“ auf dem
oberen Bedienfeld auf „on“ stellen.
Die interne aktive Frequenzweiche
nutzt dann einen Tiefpassfilter, um den
internen Verstärker des Subwoofers
mit einem summierten L+R-Signal
zu versorgen. Außerdem wird das
Eingangssignal hochpassgefiltert und
über die „Line Outputs“-Buchsen an den
Satellitenverstärker weitergeleitet. Dadurch
entsteht eine echte Zwei-Wege-Weiche, die
die Gesamtleistung Ihres Audiosystems
erheblich verbessert, indem sie verhindert,
dass Subwoofer und Satellitenlautsprecher
denselben Frequenzbereich wiedergeben,
und dass der Satellitenverstärker
und die zugehörigen Lautsprecher
leistungshungrige, verzerrungserzeugende
tiefe Frequenzen übertragen müssen.
Verwenden Sie für diese Verbindungen
qualitativ hochwertige Audiokabel mit
Cinch-Anschlüssen.
ACHTUNG! SCHALTEN SIE DEN E-SUB UND ALLE ANDEREN GERÄTE IM SYSTEM
AUS, BEVOR SIE ANSCHLÜSSE EINRICHTEN ODER ÄNDERN!
