E-Sub
IT | Page 20
IMPORTANTE
ATTENZIONE

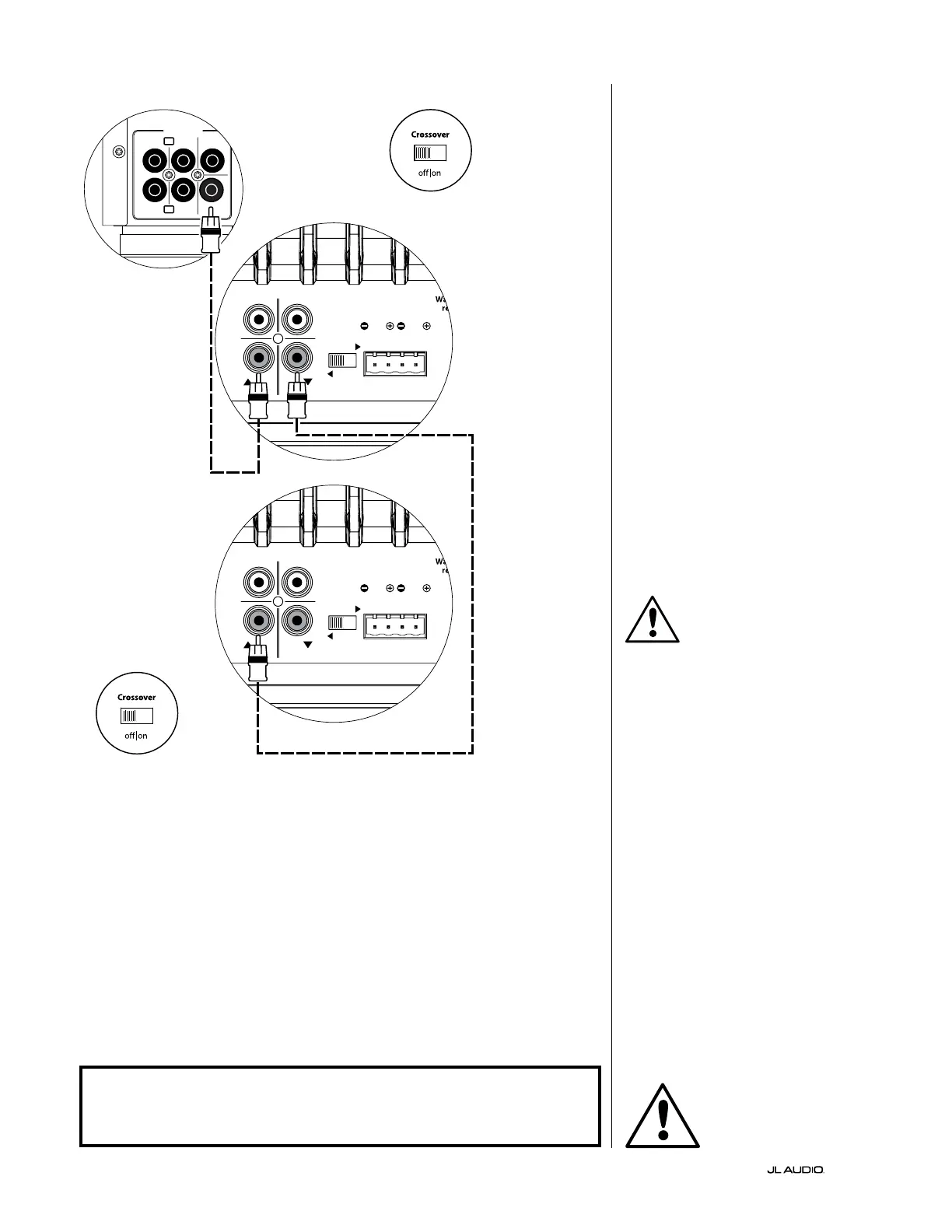

SCHEMA DI COLLEGAMENTO
DELL’IMPIANTO 2:
Diversi E-Sub a ricevitore home theater
o preamplificatore/processore home
theater
La maggior parte dei ricevitori e
preamplificatori/processori home theater
forniscono un’unica uscita di livello di linea
del subwoofer (mono).
Per agevolare sensibilmente il
collegamento di subwoofer multipli in un
unico impianto home theater, gli E-Sub
includono una funzione di uscita di linea
pass-through. Questo consente il passaggio di
un segnale d’ingresso collegato a un E-Sub da
quell’E-Sub a un secondo, dal secondo E-Sub
al terzo, e così via.
Quando si collega un’uscita subwoofer
mono al proprio E-Sub multipli, è necessario
collegarsi soltanto a uno dei “Line Input” (a
sinistra o destra) dell’E-Sub. Posare un cavo
d’interconnessione audio dall’uscita subwoofer
del ricevitore/pre-pro a un “Line Input” del
primo E-Sub nell’impianto. Successivamente,
posare un secondo cavo audio dalla “Line
Output” corrispondente di quell’E-Sub
a un “Line Input” dell’E-Sub successivo
nell’impianto, come mostrato nello schema.
E-Sub aggiuntivi possono essere aggiunti
attuando lo stesso metodo.
È necessario disattivare il “crossover”
dell’E-Sub per usare la funzione del segnale
pass-through, consentendo al ricevitore/
pre-pro di eseguire le funzioni crossover/
gestione dei bassi. Accertarsi che l’interruttore
“Crossover” sul pannello di controllo
superiore dell’E-Sub sia in posizione “off” per
usare questo metodo di collegamento.
Metodo alternativo:
Se la posa di cavi da un E-Sub al successivo
non si rivela pratica a causa della disposizione
fisica degli E-Sub in relazione al ricevitore/pre-
pro, è possibile impiegare un cavo adattatore a
Y (splitter) per suddividere il segnale di uscita
del ricevitore/pre-pro verso cavi multipli
d’interconnessione audio, laddove ciascuno
alimenta un E-Sub separato.
Alcuni ricevitori e preamplificatori/
processori offrono uscite subwoofer multiple,
che possono essere usate per collegare E-Sub
multipli. Consultare il manuale del proprio
ricevitore/pre-pro per i dettagli.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
PANNELLO POSTERIORE E-SUB (#1)
PANNELLO POSTERIORE E-SUB (#2)
PANNELLO DI CONTROLLO
SUPERIORE E-SUB (#2)
PANNELLO DI CONTROLLO SUPERIORE E-SUB (#1)
ATTENZIONE! SPEGNERE GLI/L’E-SUB E TUTTE LE ALTRE APPARECCHIATURE
NELL’IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI
COLLEGAMENTI!
