PANNELLO DI CONTROLLO SUPERIORE E-SUB

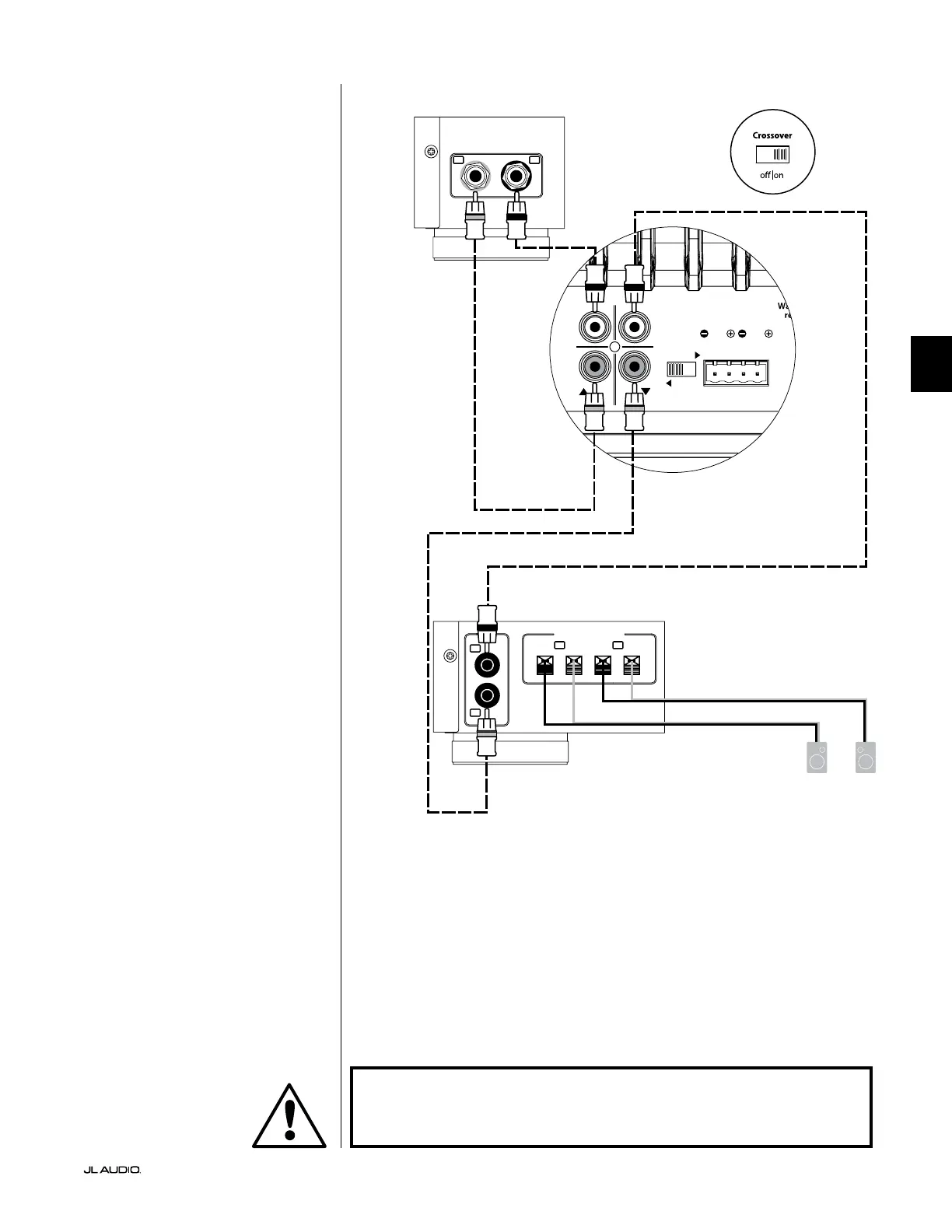

SCHEMA DI COLLEGAMENTO
DELL’IMPIANTO 3:
Un E-Sub in mono a un
impianto audio a due canali
Quando si collega un unico E-Sub in
mono a un impianto audio a due canali, si
utilizzeranno “Line Input” contrassegnati
con “Left” e “Right” dell’E-Sub e si attiverà
il crossover attivo dell’E-Sub selezionando
la posizione “on” sull’interruttore
“Crossover” ubicato sul pannello di
controllo superiore.
Il crossover attivo interno applicherà
il filtraggio passa-basso per alimentare
l’amplificatore interno del subwoofer con
un segnale addizionato L+R. Inoltre, si
realizzerà un filtro passa-alto per il segnale
d’ingresso e sarà inviato all’amplificatore
satellite mediante i connettori “Line
Output”. Questa condizione crea un
vero crossover a due vie che migliora
notevolmente le prestazioni complessive
dell’impianto audio prevenendo la
riproduzione del subwoofer e degli
altoparlanti satelliti alla stessa gamma di
frequenza e sollevando l’amplificatore
satellite e gli altoparlanti dal peso della
riproduzione di frequenze basse affamate
di potenza e inclini alle distorsioni.
Servirsi di cavi d’interconnessione
audio di buona qualità con connettori
di tipo RCA per realizzare questi
collegamenti.
ATTENZIONE! SPEGNERE GLI/L’E-SUB E TUTTE LE ALTRE APPARECCHIATURE
NELL’IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI
COLLEGAMENTI!
