IT | Page 22

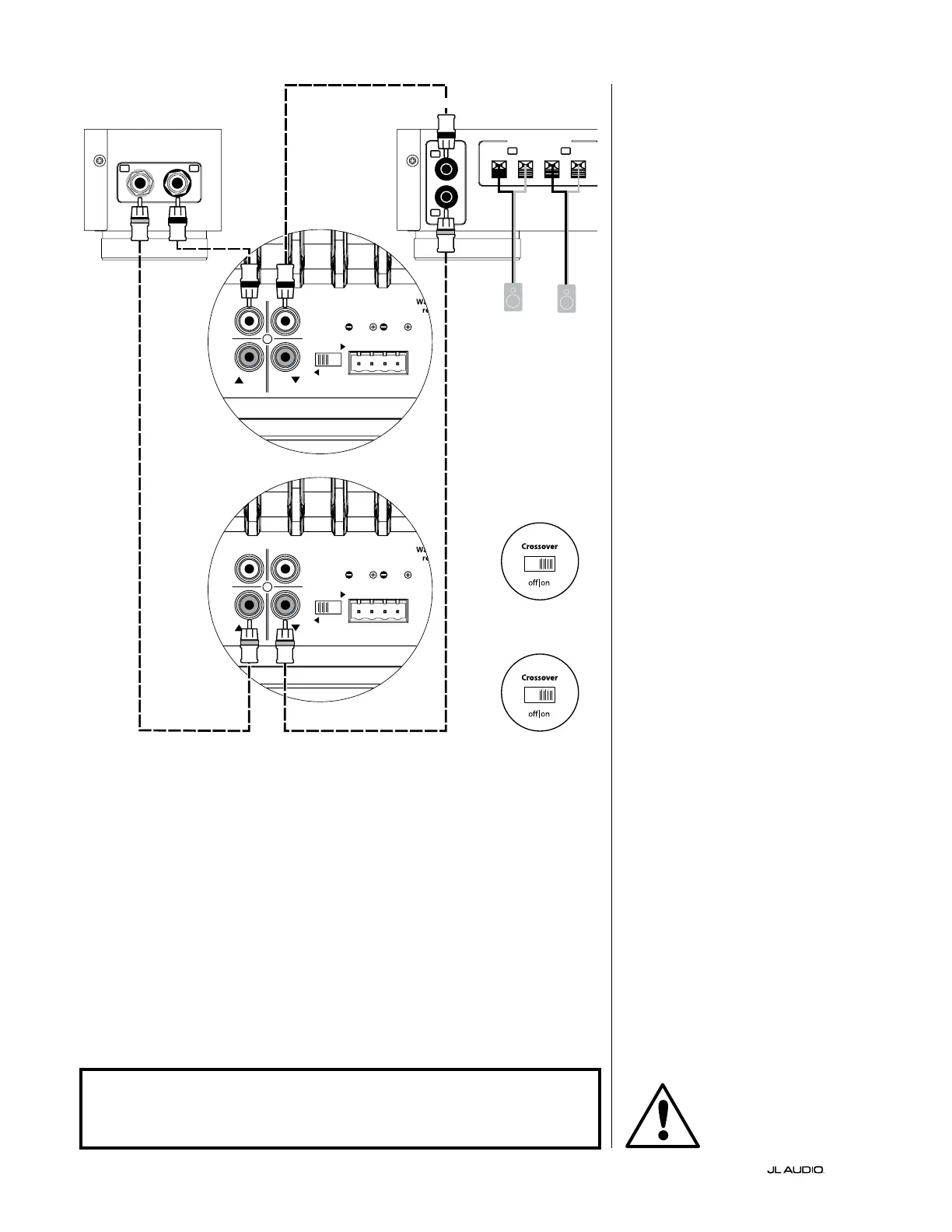

SCHEMA DI COLLEGAMENTO
DELL’IMPIANTO 4:
Due E-Sub in stereo a un
impianto audio a due canali
Quando si collegano due E-Sub
in stereo a un impianto audio a due
canali, si assegnerà un E-Sub al canale
sinistro e l’altro al canale destro. Si
attiverà il crossover attivo di ciascun
E-Sub selezionando la posizione “on”
sull’interruttore “Crossover” situato sul
pannello di controllo superiore.
Il crossover attivo interno applicherà
il filtraggio passa-basso per alimentare
l’amplificatore interno del subwoofer.
Inoltre, si realizzerà un filtro passa-
alto per il segnale d’ingresso e sarà
inviato all’amplificatore satellite
mediante i connettori “Line Output” in
corrispondenza del canale d’ingresso usato.
Questa condizione crea un vero crossover
a due vie che migliora notevolmente le
prestazioni complessive dell’impianto
audio prevenendo la riproduzione del
subwoofer e degli altoparlanti satelliti alla
stessa gamma di frequenza e sollevando
l’amplificatore satellite e gli altoparlanti
dal peso della riproduzione di frequenze
basse affamate di potenza e inclini alle
distorsioni.
Si utilizzerà soltanto un “Line Input” su
ciascun E-Sub (sinistro o destro). Prima di
tutto, collegare l’uscita sinistra del proprio
preamplificatore al “Line Input” dell’E-
Sub designato come il subwoofer sinistro,
quindi collegare la “Line Output” dell’E-
Sub all’ingresso sinistro dell’amplificatore
satellite.
Successivamente, collegare l’uscita
destra del proprio preamplificatore al
“Line Input” dell’E-Sub designato come
il subwoofer destro, quindi collegare la
“Line Output” dell’E-Sub all’ingresso destro
dell’amplificatore satellite.
Servirsi di cavi d’interconnessione
audio di buona qualità con connettori
di tipo RCA per realizzare questi
collegamenti.
ATTENZIONE
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
COMANDI POSTERIORI E-SUB (SINISTRA)
COMANDI POSTERIORI E-SUB (DESTRA)
AMPLIFICATORE SATELLITE
PANNELLO DI CONTROLLO
SUPERIORE E-SUB
(SINISTRA)
PANNELLO DI CONTROLLO
SUPERIORE E-SUB
(DESTRA)
R
R
L
L
INPUTS
+
–
+
–
SPEAKER OUTPUTS
R L
OUTPUTS
PREAMPLIFICATORE
AGLI ALTOPARLANTI
SATELLITI
(L) (R)
ATTENZIONE! SPEGNERE GLI/L’E-SUB E TUTTE LE ALTRE APPARECCHIATURE
NELL’IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI
COLLEGAMENTI!
