JL Audio e112 User Manual

|
E-Sub
第 20 页
重要
警告

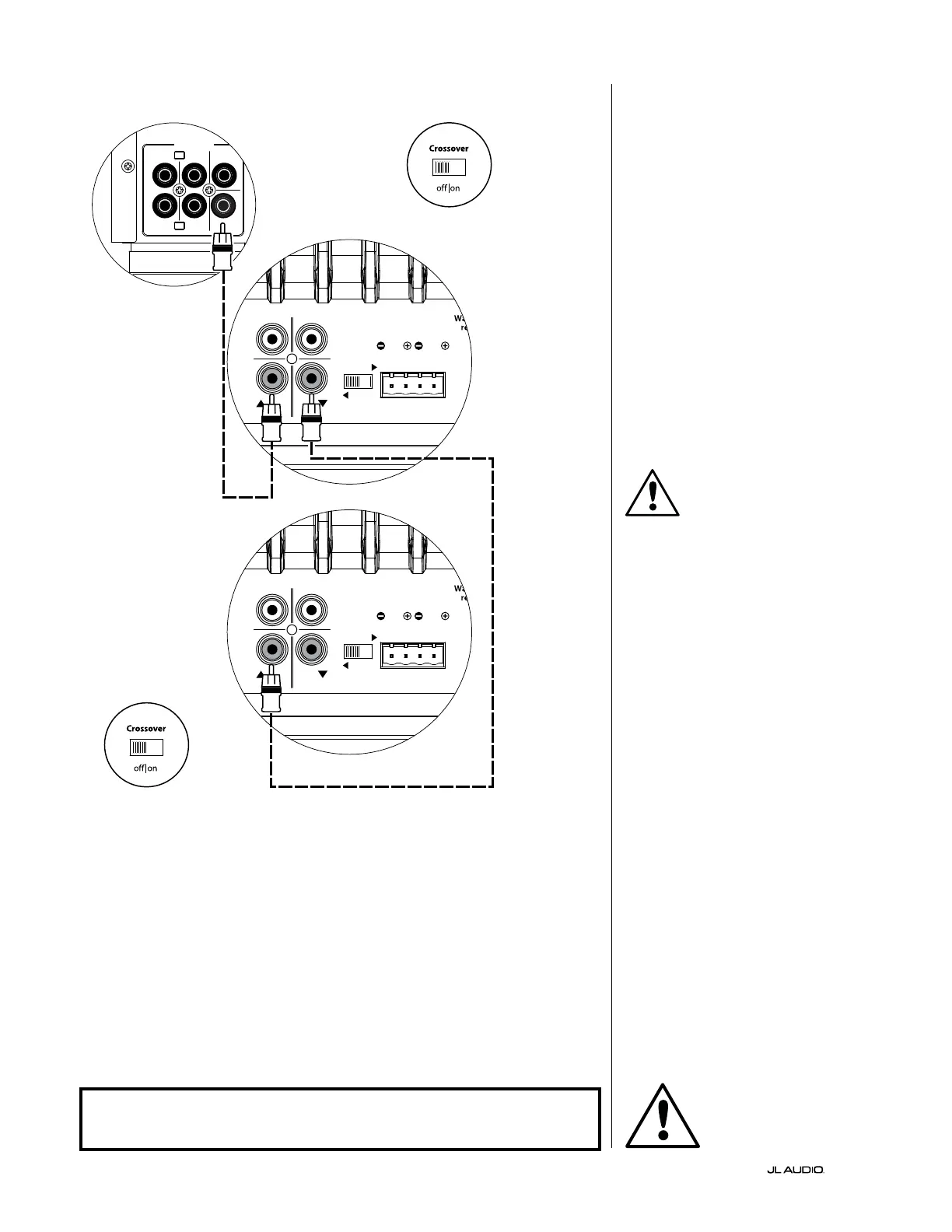

系统连接图 2：
多台 E-Sub 超低音音响到家庭影院接收
器或家庭影院前置功放/处理器
大多数家庭影院接收器和前置功放/
处理器提供单一（单声道）超低音音响线
路音量输出。
为了极大地简化单个家庭影院系统
中多个超低音音响的连接，E-Sub 纳入
了直通线路输出功能。这可支持将连接
到一个 E-Sub 的输入信号从该 E-Sub
传递到第二个 E-Sub，并从第二个
E-Sub 传递到第三个，依此类推。
将单声道超低音音响的输出连接到
E-Sub 时，您只需连接到 E-Sub 的其中
一个“线路输入”（左或右）。将音频互连
电缆从接收器/前置功放/处理器的超
低音音响输出端连接到系统中第一个
E-Sub 的一个“线路输入”。然后，如图
所示，将第二根音频电缆从该 E-Sub 相
应的“线路输出”连接到系统中下一个
E-Sub 的一个“线路输入”。可以使用相
同的方法添加其他 E-Sub 。
您必须关闭 E-Sub 的“分频器”才能
使用直通信号功能，从而支持接收器/前
置功放/处理器执行分频/低音管理功能。
要使用这种连接方法，请确保 E-Sub 顶
部控制面板上的“分频器”开关处于“关
闭 ”位 置 。
替代方法：
如果由于 E-Sub 相对于接收器/前置
功放/处理器的物理布局而无法将电缆
从一个 E-Sub 连接到下一个 E-Sub，您
可以使用 Y 形适配器电缆（分离器）将接
收器/前置功放/处理器输出信号拆分到
多个音频互连电缆，每个音频互连电缆
为一个单独的 E-Sub 供电。
部分接收器和前置功放/处理器提供
多个超低音音响输出，可用于连接多个
E-Sub。请参阅您的接收器/前置功放/处
理器了解相关详细信息。
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
接收器/处理器
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
E-SUB 后置面板󽙏󾙓󽙐
E-SUB 后置面板󽙏󾙔󽙐
E-SUB 顶部控制面板󽙏󾙔󽙐
E-SUB 顶部控制面板󽙏󾙓󽙐
警告！在建立或更改任何连接之前，请关闭 E-SUB 和系统中的所有其他设
备！
