JL Audio e112 User Manual

|
E-Sub
中文
第 21 页
警告
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
R
R
L
L
INPUTS
卫星功放
至卫星式扬声器
(L) (R)
E-SUB 后置面板
+
–
+
–
SPEAKER OUTPUTS
前置功放
R L
OUTPUTS
E-SUB 顶部控制面板

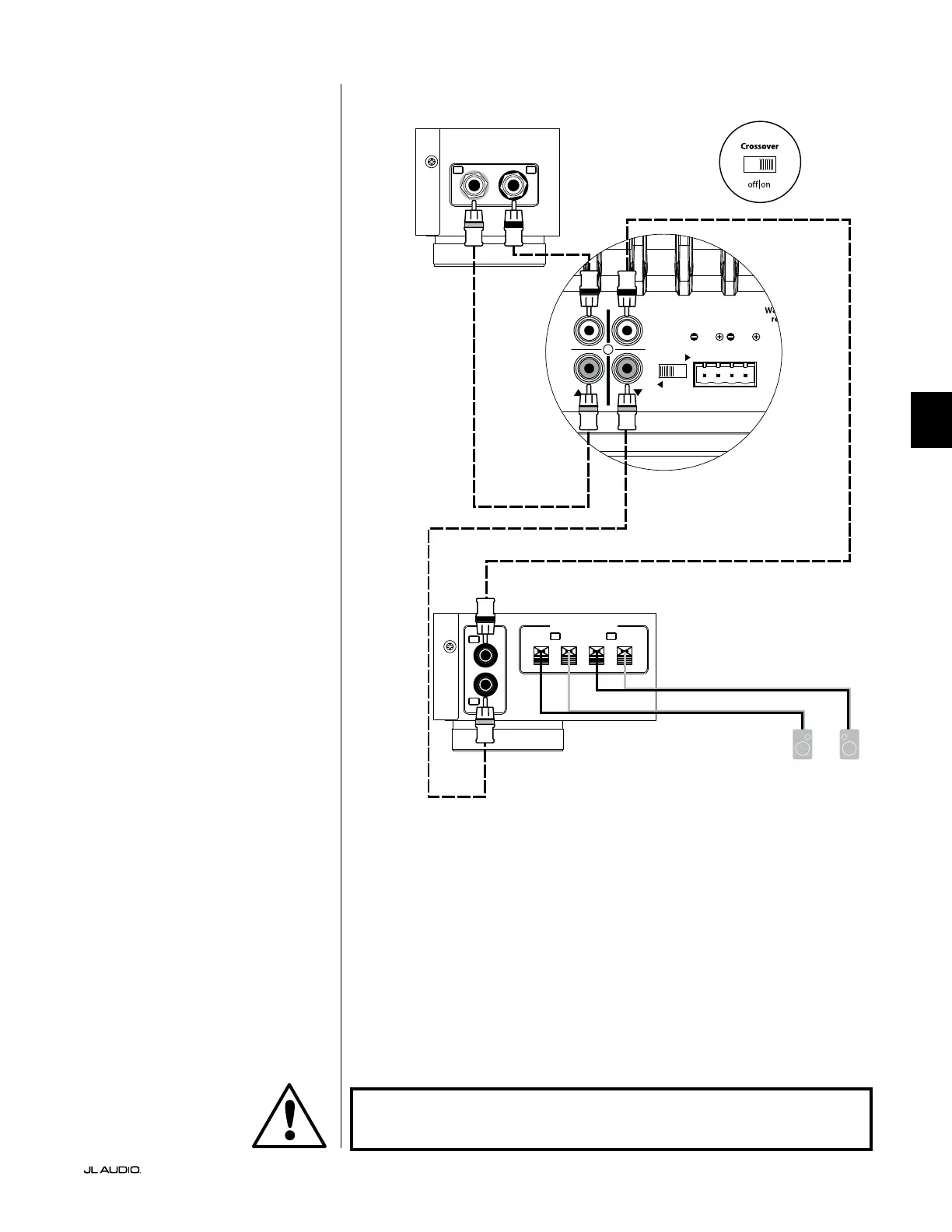

系统连接图 3：
一个单声道 E-Sub 到一个双声道音频
系统
将单声道 E-Sub 连接到双声道音频
系统时，您将同时使用 E-Sub 的“左”和“
右”“线路输入”，并通过选择位于顶部控
制面板上的“分频器”开关上的“开启”位
置来启动 E-Sub 的有源分频器。
内部有源分频器将应用低通滤波，为
超低音音响的内部功放提供累加的 L+R
信号。它还将对输入信号进行高通滤波，
并通过“线路输出”插孔将其发送至卫星
功放。这可以打造出真正的双向分频，通
过防止超低音音响和卫星式扬声器播放
相同的频率范围，并通过将卫星式功放
和扬声器从重制耗电、导致失真的低频
的负担中解放出来，极大地提高了音频
系统的整体性能。
使用具有 RCA 型接口的高质量音频
互连电缆进行连接。
警告！在建立或更改任何连接之前，请关闭 E-SUB 和系统中的所有其他设
备！
