JL Audio e112 User Manual

FR | Page 22
|
E-Sub

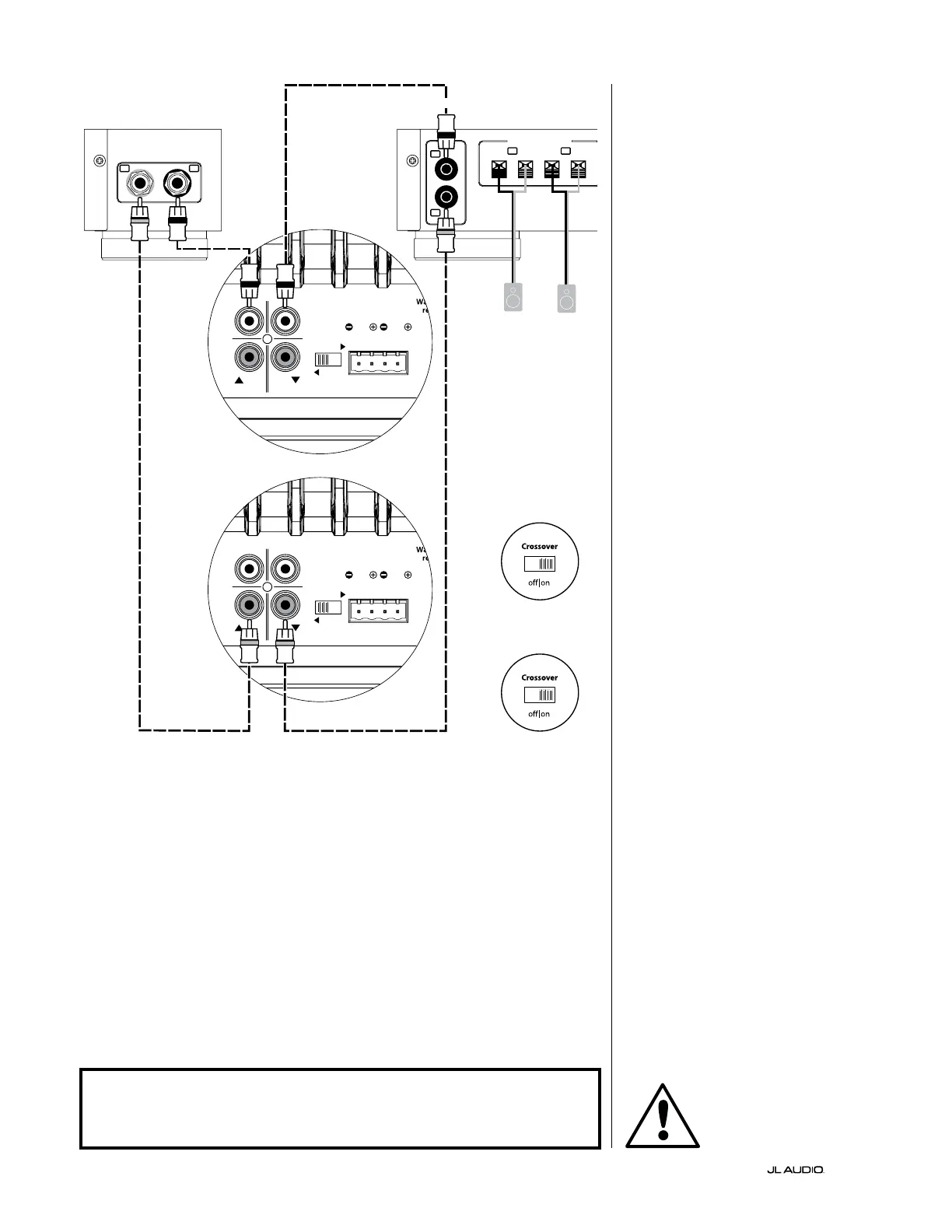

CONNEXION DU SYSTÈME (SCHÉMA4):
Deux E-Sub en stéréo connectés à
un système à deux canaux
Lorsque vous connectez deux E-Sub en
stéréo à un système audio à deux canaux,
vous attribuez un E-Sub au canal de gauche
et l’autre au canal de droite. Vous allez
activer le filtre actif de chaque E-Sub en
positionnant l’interrupteur «Crossover»
situé sur le panneau de commande
supérieur sur « On ».
Le filtre actif interne applique
un filtrage passe-bas pour alimenter
l’amplificateur interne du subwoofer. Il
applique également un filtrage passe-
haut sur le signal d’entrée et l’envoie à
l’amplificateur satellite via les prises jack
«Line Outputs» correspondant au canal
d’entrée utilisé. Cela crée un véritable filtre
2 voies qui améliore considérablement les
performances globales de votre système
audio en empêchant le subwoofer et les
enceintes satellites de jouer la même
gamme de fréquences, et en libérant
l’amplificateur satellite et les enceintes
du fardeau de la reproduction de basses
fréquences gourmandes en énergie et
induisant des distorsions.
Vous n’utiliserez qu’une seule «Line
Input» sur chaque E-Sub (gauche ou
droite). Tout d’abord, connectez la sortie
gauche de votre préamplificateur à la
«Input Line» de l’E-Sub désigné comme
étant le subwoofer gauche, puis connectez
la «Line Output» de cet E-Sub à l’entrée
gauche de votre amplificateur satellite.
Ensuite, connectez la sortie droite
de votre préamplificateur à la «Line
Input» de l’E-Sub désigné comme étant le
subwoofer droit, puis connectez la «Line
Output» de cet E-Sub à l’entrée droite de
votre amplificateur satellite.
Utilisez un câble audio de bonne
qualité doté de connecteurs RCA pour
effectuer ces connexions.
AVERTISSEMENT
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
BOUTONS DE RÉGLAGE ARRIÈRE DE L’E-SUB (GAUCHE)
BOUTONS DE RÉGLAGE ARRIÈRE DE L’E-SUB (DROIT)
AMPLIFICATEUR SATELLITE
PANNEAU DE COMMANDE
SUPÉRIEUR DE L’E-SUB (GAU
CHE)
PANNEAU DE COMMANDE
SUPÉRIEUR DE L’E-SUB (DROIT
)
R
R
L
L
INPUTS
+
–
+
–
SPEAKER OUTPUTS
R L
OUTPUTS
PRÉAMPLIFICATEUR
VERS LES ENCEINTES
SATELLITES
(G
)(
D)
AVERTISSEMENT! ÉTEIGNEZ LE(S) APPAREIL(S) E-SUB ET TOUS LES AUTRES
COMPOSANTS DU SYSTÈME AVANT D’EFFECTUER OU DE CHANGER DES
CONNEXIONS!
