JL Audio e112 User Manual

Page 23 | FR
|
E-Sub
FR
AVERTISSEMENT
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
OU
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
BOUTONS DE RÉGLAGE ARRIÈRE DE L’E-SUB
BOUTONS DE RÉGLAGE ARRIÈRE DE L’E-SUB
AMPLIFICATEUR SATELLITE
AMPLIFICATEUR SATELLITE
R
L
VERS LES ENCEINTES
SATELLITES
PRISE
D’ENTRÉE DE
NIVEAU ÉLEVÉ
PRISE
D’ENTRÉE DE
NIVEAU ÉLEVÉ
(G)(D)
+
–
+
–
SPEAKER OUTPUTS
R
L
+
–
+
–
SPEAKER OUTPUTS
VERS LES
ENCEINTES
SATELLITES
(G)
(D)
PANNEAU DE COMMANDE
SUPÉRIEUR DE L’E-SUB
PANNEAU DE COMMANDE
SUPÉRIEUR DE L’E-SUB

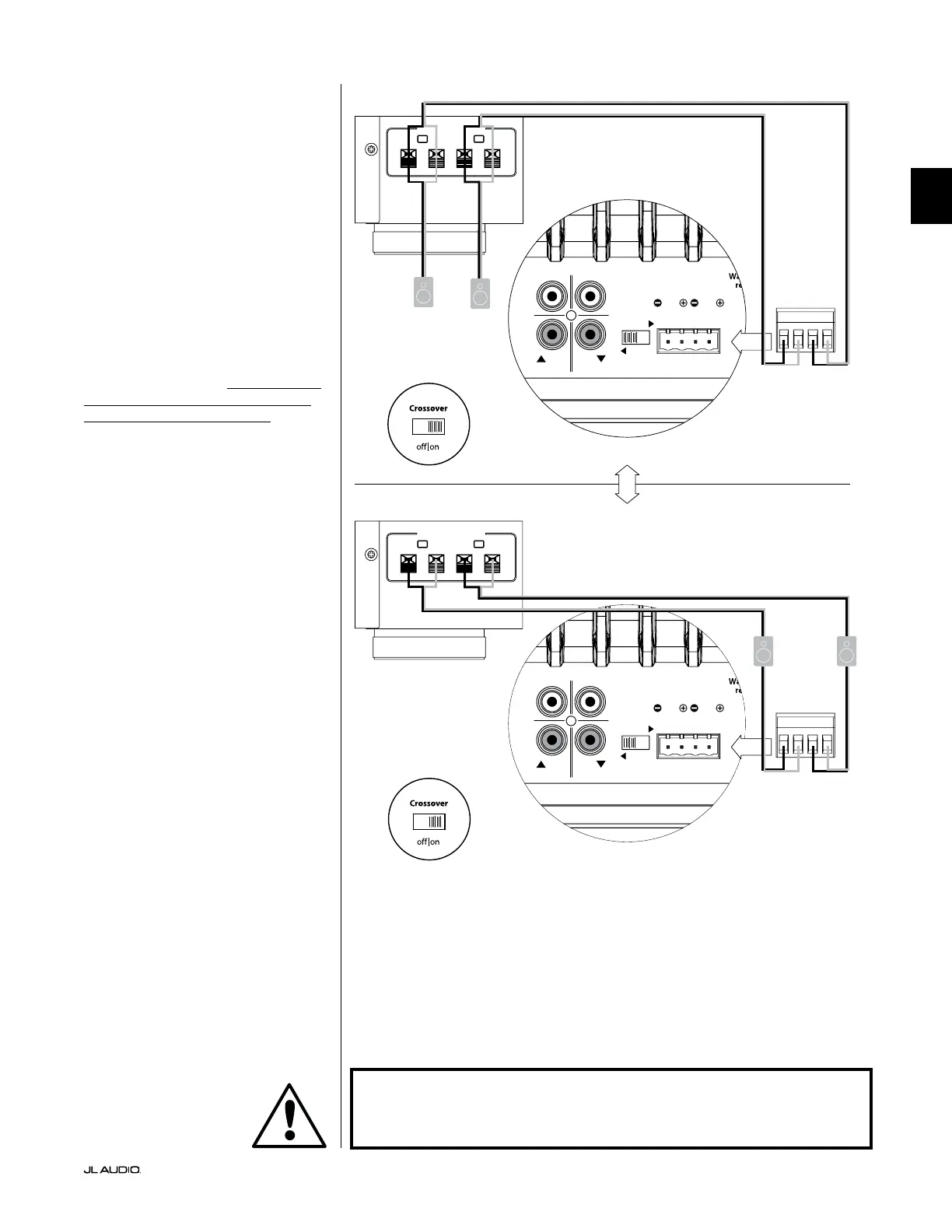

CONNEXION DU SYSTÈME (SCHÉMA5):
Connexion d’un E-Sub à un récepteur
via les entrées de haut niveau
L’E-Sub dispose d’entrées de haut
niveau conçues pour accepter la sortie
d’une source amplifiée, telle que les sorties
de haut-parleur d’un récepteur stéréo.
Cette fonction n’est recommandée que si
aucun signal de niveau ligne approprié n’est
disponible.
Lorsque vous connectez un seul E-Sub
en mono à des sorties de haut-parleur d’un
récepteur à deux canaux, vous utilisez les
deux connexions gauche et droite de la
prise «High-Level Inputs» sur l’E-Sub.
Utilisez des câbles d’enceinte de bonne
qualité (jusqu’à 12AWG/ 3mm
2
) pour
effectuer ces connexions. Assurez-vous de
prendre tous les torons et empêchez que
ces fils ne créent un court-circuit.
Vous pouvez effectuer les connexions
aux entrées de l’E-Sub aux bornes de sortie
du récepteur, ou aux enceintes principales,
selon ce qui vous convient le mieux. Sur
les récepteurs dotés de sélecteurs de haut-
parleurs A/B, vous pouvez connecter l’E-
Sub aux sorties «B», ce qui vous permet
d’allumer et d’éteindre facilement le signal
du subwoofer avec le sélecteur de haut-
parleur du récepteur.
La section d’entrée de l’E-Sub
additionne les entrées gauche et droite
pour donner du mono et applique
un filtrage passe-bas pour alimenter
l’amplificateur interne du subwoofer
lorsque l’interrupteur «Crossover» de l’E-
Sub est en position «On».
Les enceintes principales étant
alimentées en parallèle avec les entrées de
l’E-Sub, elles continuent de fonctionner
comme enceintes «full-range». Le bouton
de réglage «crossover freq.» n’affecte
que le son de l’E-Sub, pas les enceintes
principales.
AVERTISSEMENT! ÉTEIGNEZ LE(S) APPAREIL(S) E-SUB ET TOUS LES AUTRES
COMPOSANTS DU SYSTÈME AVANT D’EFFECTUER OU DE CHANGER DES
CONNEXIONS!
