JL Audio e112 User Manual

|
E-Sub
ES
Page 17 | ES
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components

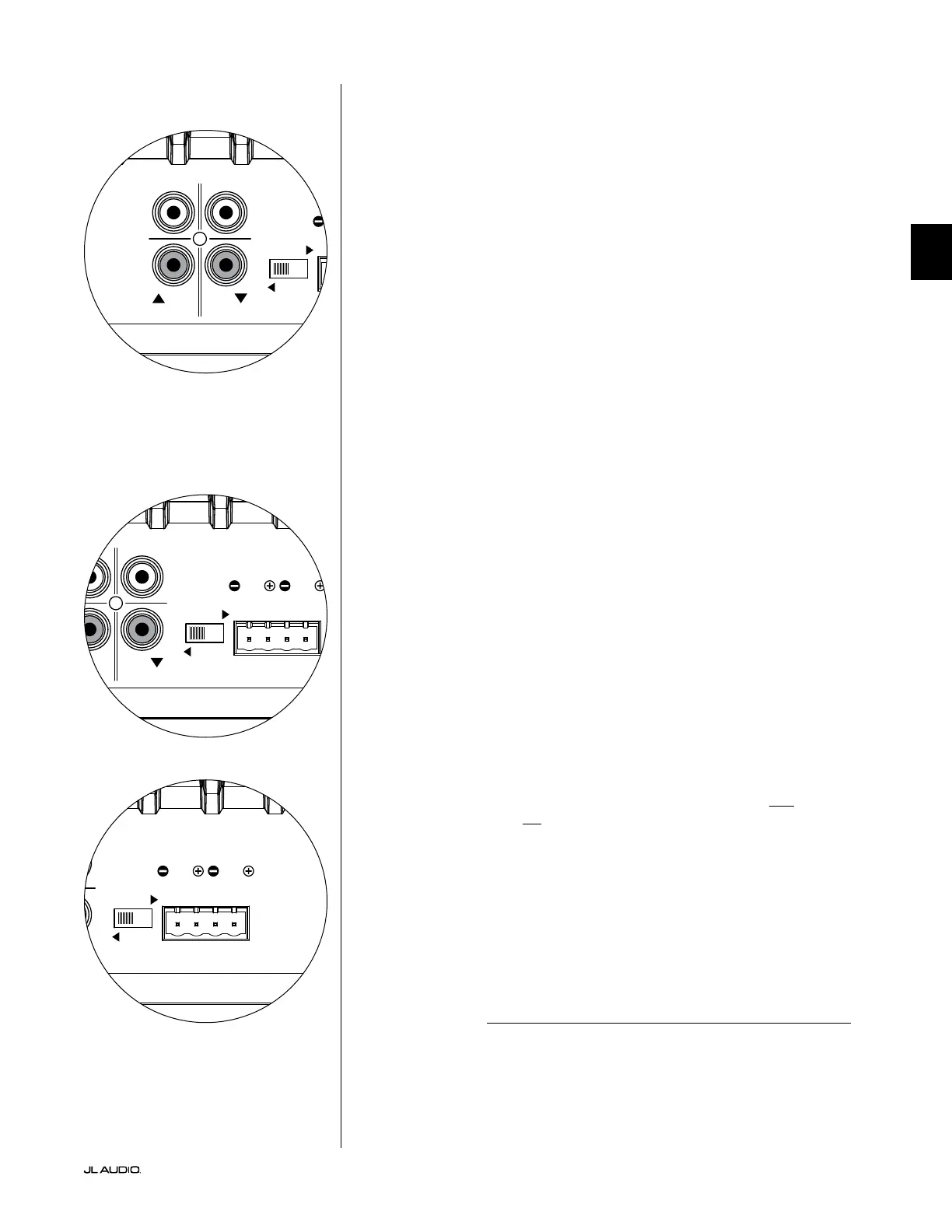

CONEXIÓN DE SU(S) E-SUB
Line Inputs
El equipo E-Sub presenta conectores individuales de entrada tipo RCA no
balanceados, a derecha e izquierda. Estos son los conectores más comúnmente
usados en las aplicaciones de audio en el hogar.
Para los sistemas con un subwoofer mono o conexión de canal "LFE", solo
se usará un conector tipo RCA (izquierdo o derecho). Este método se aplica a la
mayoría de los receptores multicanal y preamplificador/procesadores modernos.
Los conectores de entrada separados tipo RCA, a izquierda y derecha, se incluyen
en los sistemas que no cuentan con una conexión de subwoofer mono específica.
Generalmente, esto se aplica a los equipos de audio bicanal. En las aplicaciones
bicanal, se deben suministrar las entradas izquierda y derecha, separadas, a un
mismo E-Sub para tener salidas estéreo con filtro paso alto desde sus salidas de línea.
El equipo E-Sub sumará automáticamente las entradas de izquierda y derecha para
pasar por su amplificador de subwoofer interno.
Conectores tipo RCA (uno por cada canal):
Contacto: Positivo
Manguito: Negativo
Impedancia de entrada: 10kΩ
Interruptor "Grounded/Isolated"
Se incluye esta función para solucionar los problemas de conexión a tierra de
la señal que aparecen con frecuencia en los sistemas de cine en el hogar cuando
hay interconectados varios componentes de diferentes fabricantes. El interruptor
de modo de entrada "Grounded/Isolated" situado en el panel de conexión trasero
modifica únicamente las señales de "Line Inputs" y está diseñado para facilitar una
conexión silenciosa y sin zumbidos a su sistema de audio o cine en el hogar. Este
interruptor no produce ningún efecto en las señales conectadas a las entradas "High-
Level Inputs".
El equipo E-Sub se envía con este interruptor en la posición "Isolated" ("aislado").
Si, con todos los componentes del sistema conectados y activados (pero sin material
fuente en reproducción), usted escucha un zumbido constante de frecuencia baja a
través de su equipo E-Sub, gire este interruptor a la posición "Grounded" ("conectado
a tierra") y evalúe la diferencia en el nivel de ruido. Utilice la posición del interruptor
que proporcione el menor zumbido o ruido.
High Level Inputs
Esta función viene incluida por motivos de conveniencia cuando se requiere
conectar el equipo E-Sub a un receptor o amplificador integrado que solo ofrece
salidas de nivel por altavoz. No es el método preferido cuando se dispone de una
señal de nivel de línea.
Para utilizar la función "High Level Inputs", basta con conectar las salidas de
altavoz del receptor o del amplificador integrado a la clavija "High Level Input" del
E-Sub, en paralelo con los altavoces principales. En esta aplicación, los altavoces
principales permanecerán en su gama completa y su sonido no se verá afectado por
la conexión con el equipo E-Sub.
La entrada "High Level Input" consiste en un conector de entrada y en un enchufe
extraíble con receptáculos para cables con sujeción. Puede utilizarse y conectarse al
enchufe extraíble con un cable estándar para altavoces, de hasta 12 AWG (3 mm
2
),
extrayendo cada uno de los tornillos de sujeción, insertando el extremo pelado del
cable de cada altavoz, teniendo cuidado de no cortocircuitar ningún cable con otro, y
ajustando el tornillo de sujeción. Las conexiones son las siguientes:
Conector "High Level Input" (de izquierda a derecha):
1: Canal derecho, negativo
2: Canal derecho, positivo
3: Canal izquierdo, negativo
4: Canal izquierdo, positivo
Impedancia de entrada: 4,3kΩ
Las entradas izquierda y derecha del equipo
E-Sub están combinadas internamente a un
solo canal mono.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
