JL Audio e112 User Manual

|
E-Sub
ES | Page 18

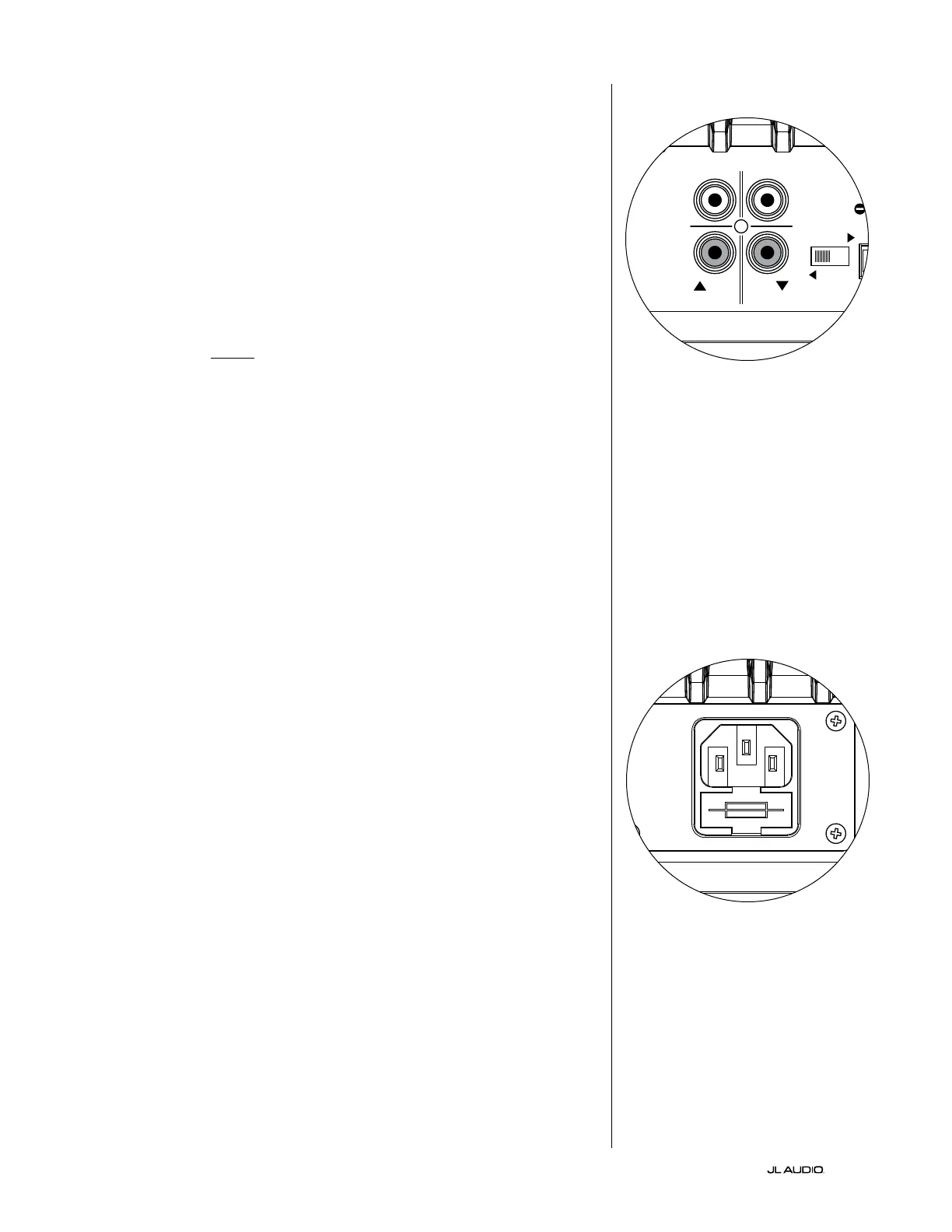

Line Outputs
El E-Sub cuenta con conectores de salida individuales, izquierdo y derecho,
de tipo RCA no balanceados para conectar a un segundo subwoofer o a un
amplificador que proporcione alimentación a los altavoces estéreo principales.
Las salidas "Line Outputs" pueden utilizarse de dos maneras distintas, según la
configuración de su sistema.
Filtro de cruce activado: salidas con filtro paso alto
Cuando el filtro de cruce integrado del E-Sub está activado (interruptor
"Crossover" en la posición "on", v. página 15), las salidas de "Line Outputs"
entregarán una señal con filtro paso alto según la frecuencia seleccionada en la
perilla "crossover freq. (Hz)". Esto crea un verdadero filtro de cruce Linkwitz-Riley
de dos vías y 24dB/octava entre el E-Sub y los altavoces estéreo principales.
Tenga en cuenta que debe suministrar entradas separadas de los canales
izquierdo y derecho estéreo al E-Sub para tener salidas estéreo con filtro paso alto
desde las salidas "Line Outputs". Si suministra un único canal de entrada al E-Sub,
solo la salida de línea correspondiente a la entrada con señal entregará una señal
con filtro paso alto (la otra salida de línea no tendrá señal). Si utiliza dos E-Sub
en un sistema bicanal, puede asignar un E-Sub al canal estéreo izquierdo y el otro
E-Sub al canal estéreo derecho, utilizando solo una entrada de "Line Inputs" y una
salida de "Line Outputs" en cada E-sub.
Filtro de cruce desactivado: salida de subwoofer de paso directo
Cuando el crossover integrado del E-Sub está desactivado (interruptor
"Crossover" en la posición "off", v. página 15), las salidas "Line Outputs"
proporcionarán una señal compensada de paso directo idéntica a la señal que
alimenta las entradas de "Line Inputs" del E-Sub. Esto es muy útil para pasar
una señal de subwoofer de un E-Sub a otro E-Sub en una instalación de varios
subwoofers.
Conector de alimentación de CA
El receptáculo del cable de CA estilo IEC recibe el cable de alimentación de calibre
ancho, de 6pies (1,8m) de largo, incluido con su subwoofer E-Sub. Los equipos
E-Sub vendidos en diferentes partes del mundo vienen configurados para el
sistema eléctrico de cada mercado e incluyen los enchufes correspondientes en
sus cables de alimentación. Observe las marcas de voltaje al lado del conector de
CA y asegúrese de alimentar el equipo E-Sub únicamente desde un tomacorriente
que coincida con dichas marcas. No utilice ningún cable de alimentación de CA
diferente del que viene incluido con el equipo E-Sub.
El subwoofer E-Sub es un dispositivo muy potente y puede consumir mucha
electricidad. Si hay demasiados componentes conectados junto con un subwoofer
E-Sub en un mismo tomacorriente, se corre el riesgo de activar el disyuntor
del hogar durante un uso muy exigente de material de programación. Si ello
sucediera, distribuya el equipo E-Sub y los demás componentes entre dos circuitos
eléctricos de CA.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
