E-Sub
ES
Page 19 | ES
ADVERTENCIA
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
PANEL TRASERO DEL E-SUB
RECEPTOR/PROCESADOR
PANEL DE CONTROL SUPERIOR DEL E-SUB

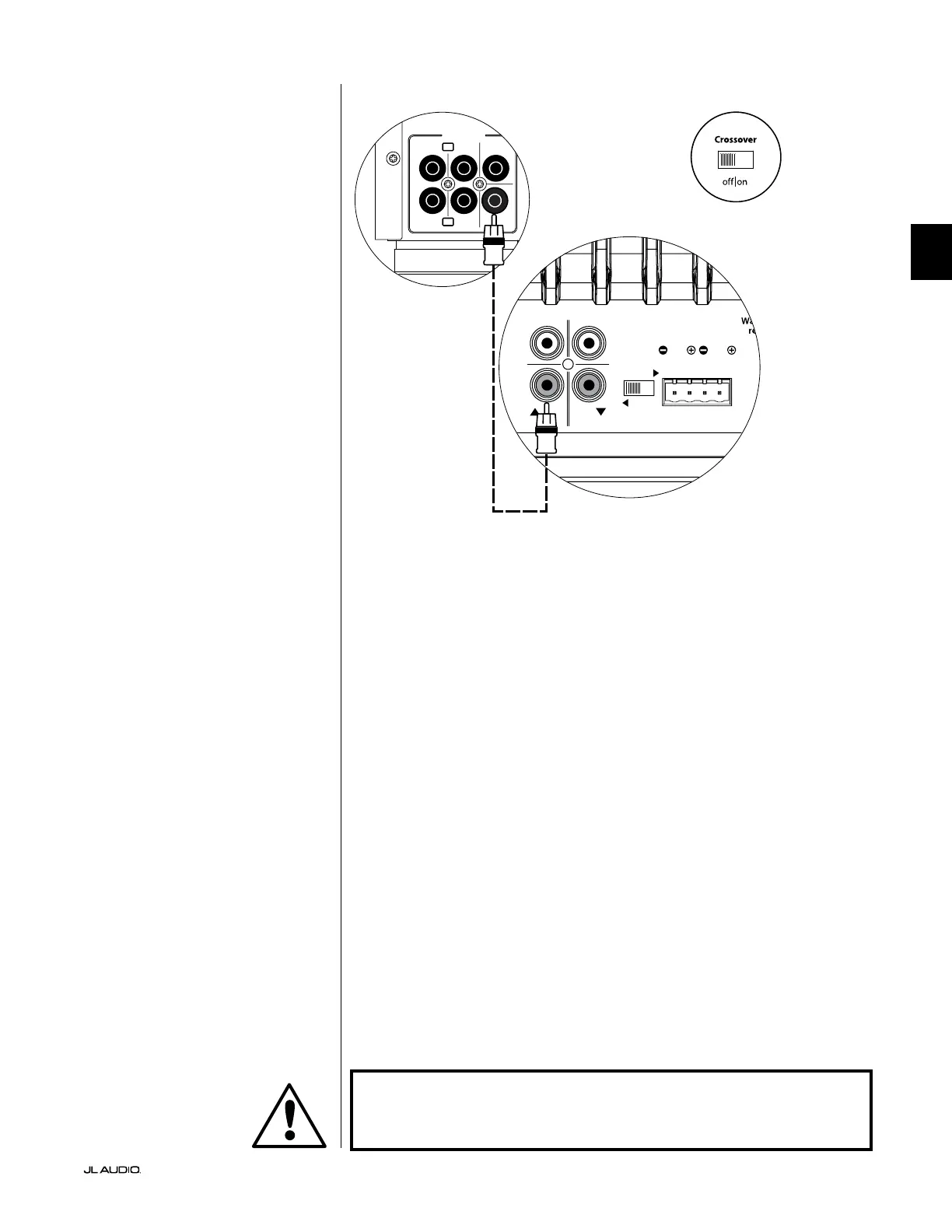

DIAGRAMA 1 DE CONEXIÓN DEL
SISTEMA:
Un E-Sub con el receptor del cine en el
hogar o preamplificador/procesador
del cine en el hogar
La mayoría de los receptores y
preamplificadores/procesadores de los
cines en el hogar proporcionan una
sola salida (mono) de nivel de línea de
subwoofer.
Si conecta una salida de subwoofer
mono a su equipo E-Sub, solo deberá
conectarla a una de las entradas "Line
Inputs" del E-Sub (izquierda o derecha).
Utilice un cable de interconexión de audio
de buena calidad con conectores tipo RCA.
En la mayoría de los casos, deberá
usar las funciones de control/filtro de
cruce de sonidos graves del receptor o
preamplificador/procesador. Esto requiere
que el interruptor "Crossover" del E-Sub se
coloque en la posición "off".
¡ADVERTENCIA! ¡APAGUE EL/LOS EQUIPO(S) E-SUB Y TODOS LOS DEMÁS
EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER
CONEXIÓN!
