E-Sub
ES
Page 21 | ES
ADVERTENCIA
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
R
R
L
L
INPUTS
AMPLIFICADOR SATÉLITE
A ALTAVOCES
SATÉLITE
(L) (R)
PANEL TRASERO
DEL E-SUB
+
–
+
–
SPEAKER OUTPUTS
R L
OUTPUTS
PANEL DE CONTROL SUPERIOR DEL E-SUB

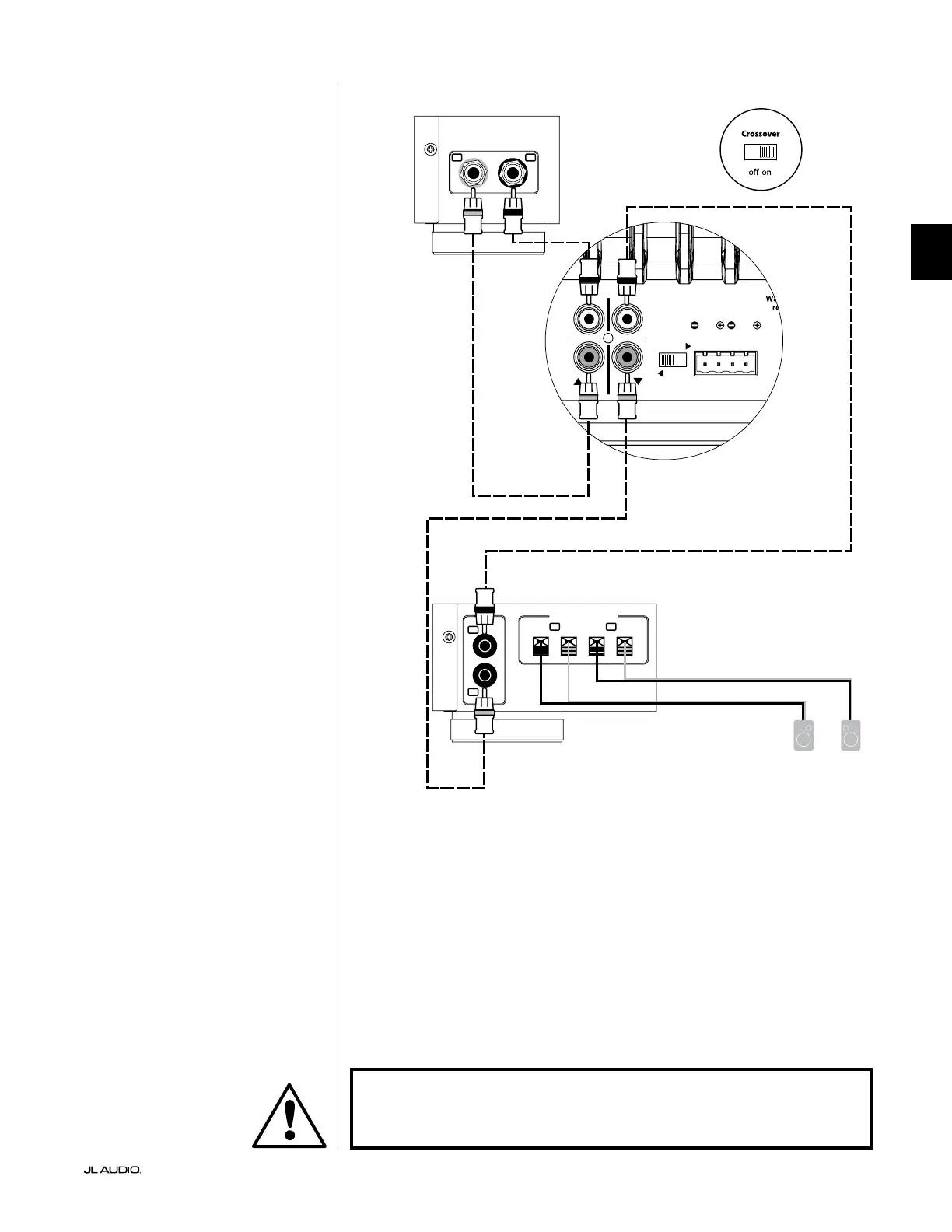

DIAGRAMA 3 DE CONEXIÓN DEL
SISTEMA:
Un E-Sub en mono a
un sistema de audio bicanal
Cuando conecte un solo E-Sub en
mono a un sistema de audio bicanal,
deberá utilizar las entradas "Line Inputs"
izquierda y derecha del E-Sub y activar
el filtro de cruce activo del E-Sub
seleccionando la posición "on" en el
interruptor "Crossover" situado en el panel
de control superior.
El filtro de cruce activo interno
aplicará un filtro paso bajo para alimentar
el amplificador interno del subwoofer con
una señal L+R sumada. También aplicará
el filtro paso alto a la señal de entrada
y la enviará al amplificador satélite a
través de los conectores "Line Outputs".
Esto crea un verdadero filtro de cruce de
dos vías que mejora en gran medida el
rendimiento general del sistema de audio
al evitar que el subwoofer y los altavoces
satélite reproduzcan la misma gama de
frecuencias, y al evitar que el amplificador
y los altavoces satélite tengan que
reproducir frecuencias bajas que consumen
mucha potencia y que provocan distorsión.
Utilice cables de interconexión de
audio de buena calidad con conectores tipo
RCA para realizar estas conexiones.
¡ADVERTENCIA! ¡APAGUE EL/LOS EQUIPO(S) E-SUB Y TODOS LOS DEMÁS
EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER
CONEXIÓN!
