E-Sub
ES | Page 22

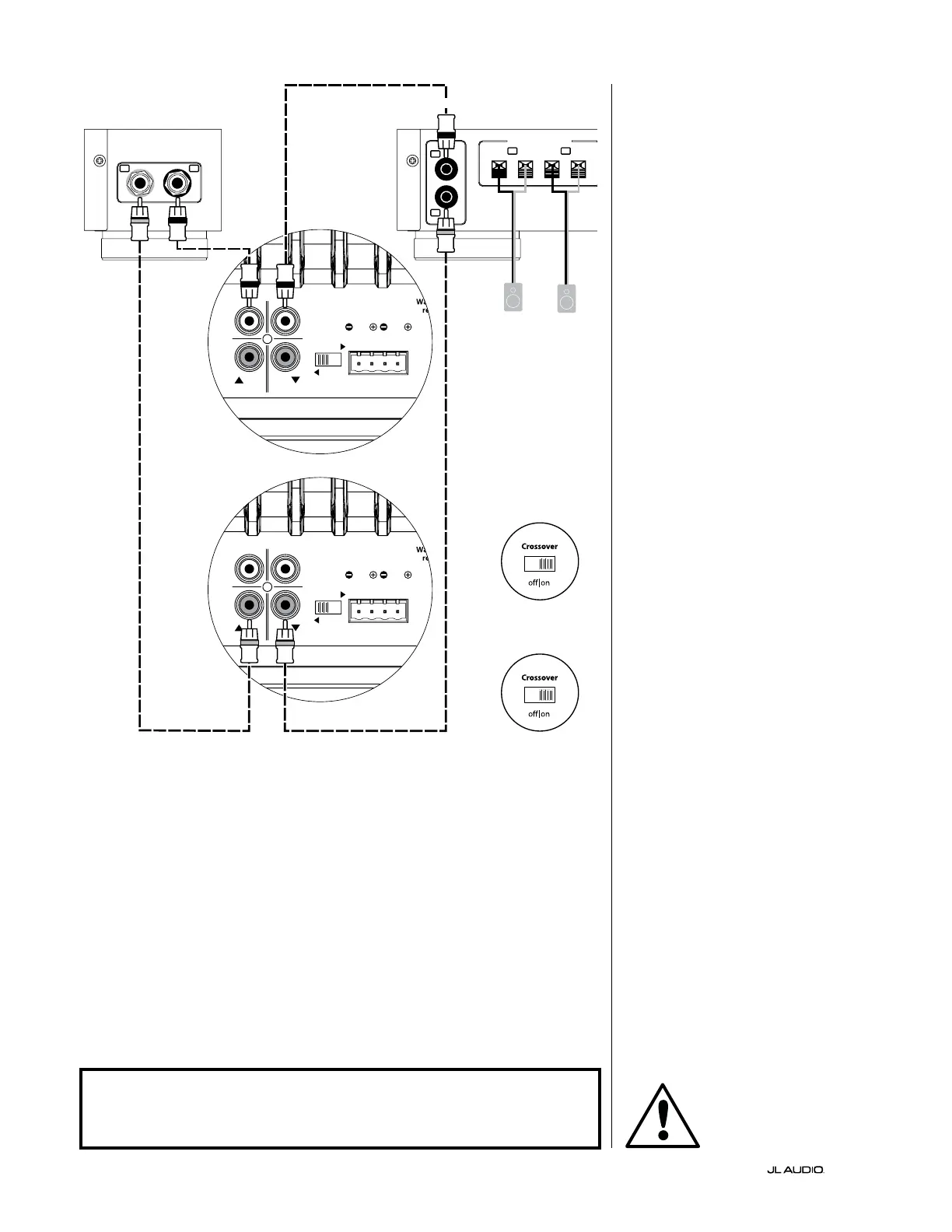

DIAGRAMA 4 DE CONEXIÓN DEL
SISTEMA:
Dos E-Sub en estéreo a
un sistema de audio bicanal
Si conecta dos E-Sub en estéreo con un
sistema de audio bicanal, deberá designar
un E-Sub al canal izquierdo y el otro al
canal derecho. Para activar el filtro de
cruce activo de cada E-Sub, seleccione la
posición "on" en el interruptor "Crossover"
situado en el panel de control superior.
El filtro de cruce activo interno
aplicará un filtro paso bajo para alimentar
el amplificador interno del subwoofer.
También aplicará el filtro paso alto
a la señal de entrada y la enviará al
amplificador satélite a través del conector
de "Line Outputs" correspondiente al
canal de entrada utilizado. Esto crea
un verdadero filtro de cruce de dos
vías que mejora en gran medida el
rendimiento general del sistema de audio
al evitar que el subwoofer y los altavoces
satélite reproduzcan la misma gama de
frecuencias, y al evitar que el amplificador
y los altavoces satélite tengan que
reproducir frecuencias bajas que consumen
mucha potencia y que provocan distorsión.
Solo deberá usar una entrada de
"Line Inputs" en cada uno de los equipos
E-Sub (izquierda o derecha). En primer
lugar, conecte la salida izquierda de su
preamplificador a la entrada de "Line
Inputs" del E-Sub designado como
subwoofer izquierdo, y luego conecte la
salida de "Line Outputs" de ese E-Sub a
la entrada izquierda de su amplificador
satélite.
Conecte entonces la salida derecha
de su preamplificador a la entrada de
"Line Inputs" del E-Sub designado como
subwoofer derecho, y luego conecte la
salida de "Line Outputs" de ese E-Sub a la
entrada derecha de su amplificador satélite.
Utilice cables de interconexión de
audio de buena calidad con conectores tipo
RCA para realizar estas conexiones.
ADVERTENCIA
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
CONTROLES TRASEROS DEL E-SUB (IZQUIERDA)
CONTROLES TRASEROS DEL E-SUB (DERECHA)
AMPLIFICADOR SATÉLITE
PANEL DE CONTROL
SUPERIOR DEL E-SUB (IZQUIER
DA)
PANEL DE CONTROL
SUPERIOR DEL E-SUB
(DERECHA)
R
R
L
L
INPUTS
+
–
+
–
SPEAKER OUTPUTS
R L
OUTPUTS
PREAMPLIFICADOR
A ALTAVOCES
SATÉLITE
(L) (R)
¡ADVERTENCIA! ¡APAGUE EL/LOS EQUIPO(S) E-SUB Y TODOS LOS DEMÁS
EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER
CONEXIÓN!
