E-Sub
ES
Page 23 | ES
ADVERTENCIA
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
O
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
CONTROLES TRASEROS DEL E-SUB
CONTROLES TRASEROS DEL E-SUB
AMPLIFICADOR SATÉLITE
R
L
A ALTAVOCES
SATÉLITE
ENCHUFE DE
ENTRADA DE
ALTO NIVEL
ENCHUFE DE
ENTRADA DE
ALTO NIVEL
(L) (R)
+
–
+
–
SPEAKER OUTPUTS
R
L
+
–
+
–
SPEAKER OUTPUTS
A ALTAVOCES
SATÉLITE
(L)
(R)
PANEL DE CONTROL
SUPERIOR DEL E-SUB
PANEL DE CONTROL
SUPERIOR DEL E-SUB

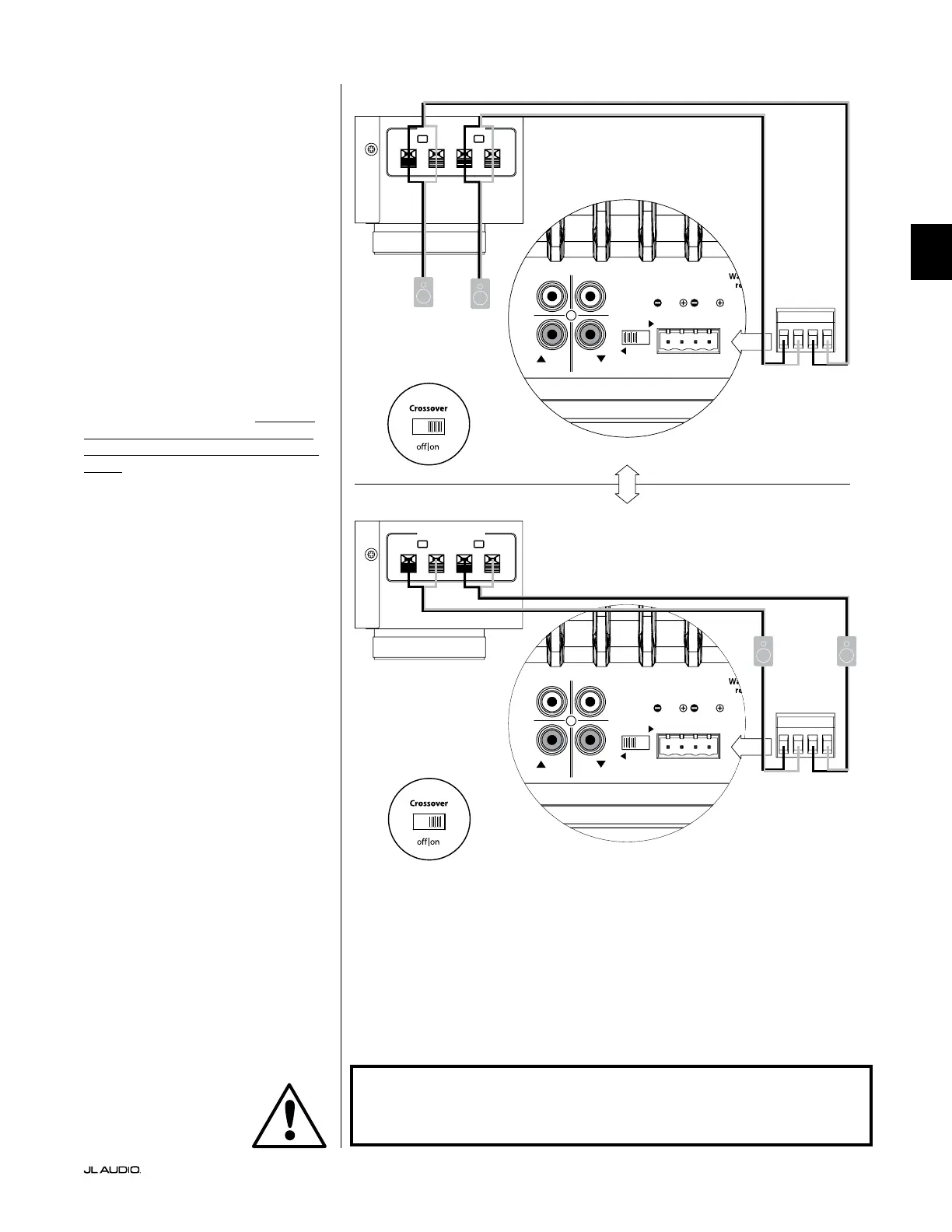

DIAGRAMA 5 DE CONEXIÓN DEL
SISTEMA:
Conexión de un E-Sub a un receptor
a través de las entradas High-Level
Inputs
El equipo E-Sub viene con entradas de
alto nivel diseñadas para admitir la salida
de una fuente amplificada, como las salidas
de altavoz de un receptor estéreo. Solo se
recomienda el uso de esta función cuando
no haya disponible una señal de nivel de
línea apropiada.
Si conecta un solo E-Sub en mono
con salidas de altavoz de un receptor
bicanal, deberá usar tanto la conexión
izquierda como la derecha en el enchufe
de las entradas "High-Level Inputs" del
equipo E-Sub. Utilice cables de altavoz
de buena calidad (hasta 12 AWG/3 mm
2
)
para realizar estas conexiones. Asegúrese
de capturar todos los hilos del cable y no
permita que estos cables se cortocircuiten
juntos.
Puede realizar las conexiones con
las entradas del subwoofer E-Sub en
los terminales de salida del receptor o
en los altavoces principales, lo que sea
más conveniente. En los receptores con
selectores de circuito de altavoz A/B,
puede conectar el E-Sub con las salidas
"B", lo que permitirá conmutar fácil e
intermitentemente la señal del subwoofer
con el interruptor del selector de circuito
de altavoz del receptor.
La sección de entrada del E-Sub
combinará las entradas izquierda y derecha
en mono y aplicará el filtro paso bajo
para alimentar el amplificador interno del
subwoofer si el "Crossover" del E-Sub está
en "on".
Como los altavoces principales reciben
alimentación en paralelo con la conexión
a las entradas del E-Sub, solo funcionarán
como altavoces de rango completo.
Cualquier ajuste de frecuencia en la perilla
de "Crossover freq. (Hz)" solo afectará al
sonido del equipo E-Sub, pero no a los
altavoces principales.
¡ADVERTENCIA! ¡APAGUE EL/LOS EQUIPO(S) E-SUB Y TODOS LOS DEMÁS
EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER
CONEXIÓN!
