JL Audio Fathom f113v2 User Manual

DE | Pg 8
|
Fathom
®
v2
SPEZIELLE HINWEISE FÜR EINBAUSYSTEME
Die Fathom v2 Subwoofer sind für den Einbau konzipiert. Alle normalerweise
benötigten Bedienelemente benden sich auf der Vorderseite über dem
Tieöner. A Beim Integrieren des Fathom v2 Subwoofers in kundenspezische
Einbausysteme sind folgende einfache Richtlinien zu beachten.
1) Hinter dem Verstärkerpanel 10cm Platz lassen, um eine hinreichende Kühlung
und genügend Abstand zu den Anschlüssen zu gewährleisten.
2) Für eine ausreichende Belüung auf allen Seiten (außer dem Boden)
mindestens 5cm Abstand halten.
3) Auch wenn der Fathom v2 meist nur bei intensivem Betrieb warmläu,
empfehlen wir ausdrücklich, für den Wärmeabzug angemessene
Belüungsönungen in jedes Gehäuse einzubauen, in dem sich ein Fathom
v2 bendet. Ein Paar 7,5cm lange Belüungsönungen in der Nähe der
Gehäuseoberseite und des Gehäusebodens ermöglicht die Luzirkulation
über dem Verstärker-Panel Ihrer Fathom v2 Subwoofer-Anlage, sodass diese
möglichst gut gekühlt und funktionstüchtig bleibt.
4) Ihr Fathom v2 Subwoofer ist in der Lage, erhebliche Lumengen in Bewegung
zu setzen. Wenn sich an der Vorderseite des Fathom v2 eine Gitterabdeckung
bendet, muss die Größe des Gitters MINDESTENS der Membranäche
des Tieöners für jedes Modell entsprechen, damit sichergestellt ist, dass die
Wiedergabe nicht durch das kundenspezische Gehäuse gedrosselt wird.
Angaben zu den empfohlenen Belüungsächen für das jeweilige Modell nden
Sie in der nachfolgenden Tabelle.
Modell Empfohlene Belüftungsäche für kundenspezische Gitter
f110v2 ≥ 60 in
2
(386 cm
2
)
f112v2 ≥ 85 in
2
(550 cm
2
)
f113v2 ≥ 108 in
2
(700 cm
2
)
f212v2 ≥ 170 in
2
(1100 cm
2
)
1200VA
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is remove d, altered or deface d.
F 12A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is remo ved, altered or defa ced.
F 15A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
Mind. 5cm
Mind. 5cm
Mind.
5cm
Mind.
5cm

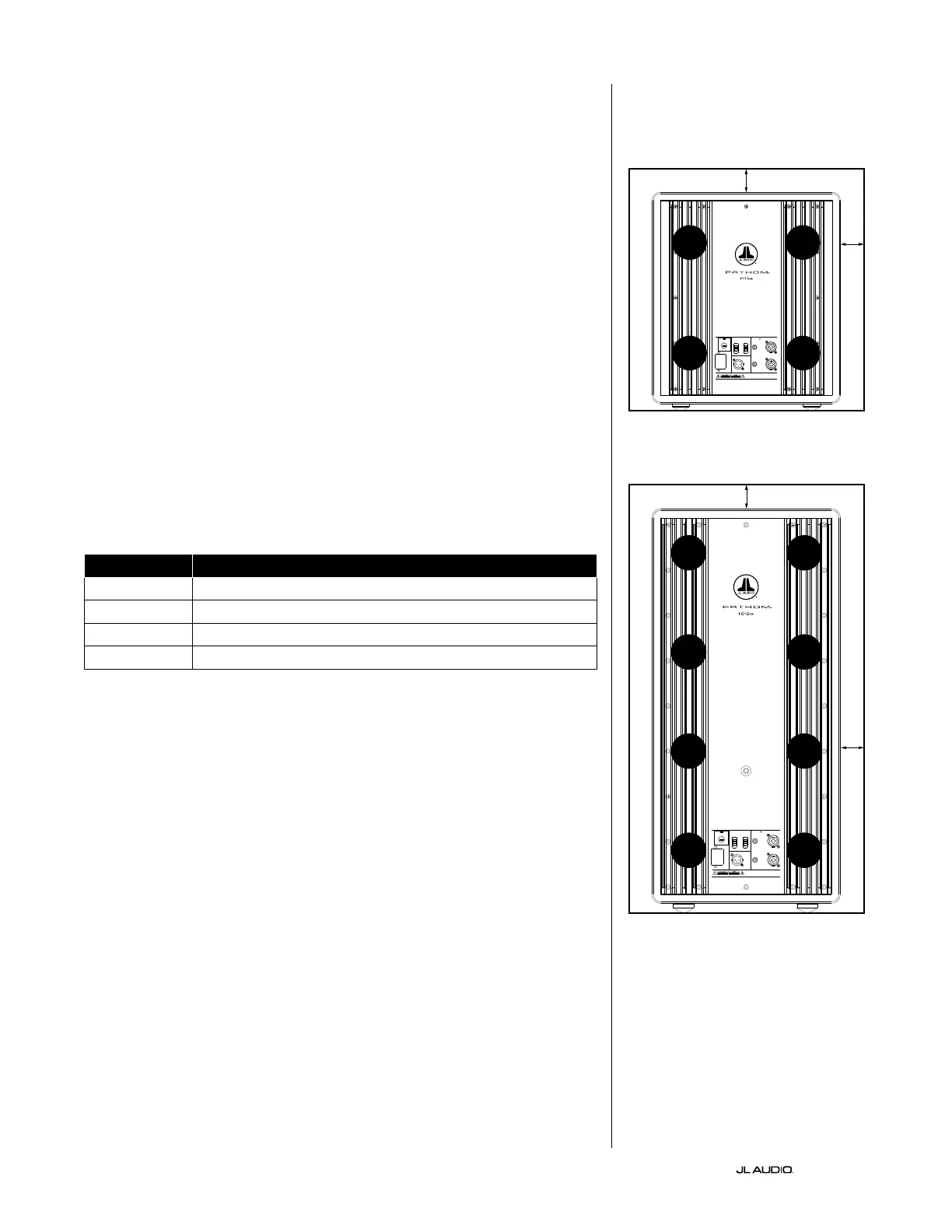

Rückansicht bei Gehäuseeinbau (f110, f112, f113):
Rückansicht bei Gehäuseeinbau (f212):
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
BELÜF-
TUNG
