18
|
Fathom
®
v2
连接 FATHOM v2
平衡输入
如果您的家庭影院接收器或前置功放/处理器提供平衡输出则 Fathom
v2 的平衡输入是首选连接。平衡连接在专业演播室和扩声应用场景中得到广
泛使用有许多非常良好的原因。除了确保组件之间的适当接地外平衡信号传
输还旨在消除来自周围环境的电缆噪声对于长距离电缆铺设尤为重要
线是如果您使用平衡连接您的系统将不太可能出现杂声或其他无关的噪音。

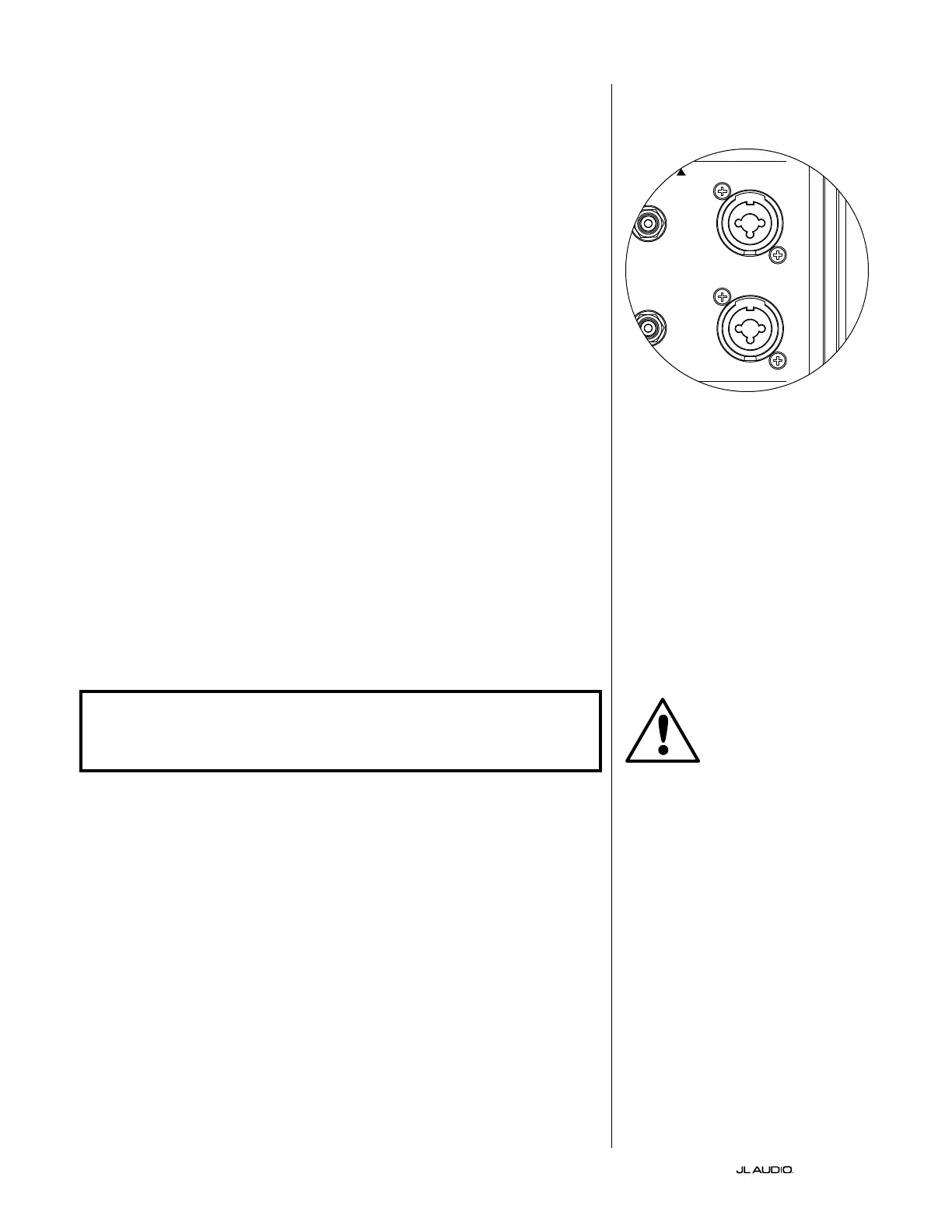

Fathom v2 超低音音响具有独立的左右平衡输入连接附带 XLR“组合”
孔。这些特殊插孔可接受三针公头 XLR 接口或“热端-冷端-接地端”TRS1/4
英寸6.3 毫米接口以便与各种设备兼容
针对带有单声道超低音音响或“LFE”声道连接的系统将只使用标有“左”
“单声道”的插孔这适用于大多数现代多声道接收器和前置功放/处理器。
为没有专用单声道超低音音响连接的系统提供了单独的左右输入插孔。这通
常适用于双声道音频设备。
您的捷力经销商可提供恰当的平衡电缆但 Fathom v2 中未包含。
技术说明:
请勿通过适配器使用带有非平衡信号的平衡输入。Fathom v2 的非平衡
输入经过光学隔离最好在只有非平衡信号源可用的情况下使用。平衡
输入阻抗为 10 千欧。
输入接口均根据音频工程协会关于平衡信号电缆的建议进行配置如下
所示:
XLR 连接
针脚 1:屏蔽
针脚 2:
针脚 3:
TRS 连接:
热端:
冷端:
接地端:屏蔽
要!如果您的接收器或前置功放/处理器没XLR 1/4 英寸 TRS 平衡
输出请参阅第 19 页的“非平衡输入部分输入连接信息。请勿
试通适配器将非平衡输出连接到 FATHOM V2 的平衡输入。
Fathom v2 上的左输入和右输入在内部
加总为单声道。由于 Fathom v2 本身就
“单声道”或单声道设备您可以使用
主机 Fathom v2 的左右输入然后将求
和的单声道信号分配给系统中的其他从
机 Fathom v2。
重要
1200VA
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
