JL Audio Fathom f113v2 User Manual

IT | Pg 24
|
Fathom
®
v2
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
S
l
ave
Master
z
CROSSOVER ATTIVO STEREO (USCITE BILANCIATE)
LOW OUT
(SUB OUT)
CROSSOVER ATTIVO STEREO (USCITE SBILANCIATE)
RIGHTLEFT
LOW OUT
(SUB OUT)
COMANDI POSTERIORI FATHOM (MASTER)
O

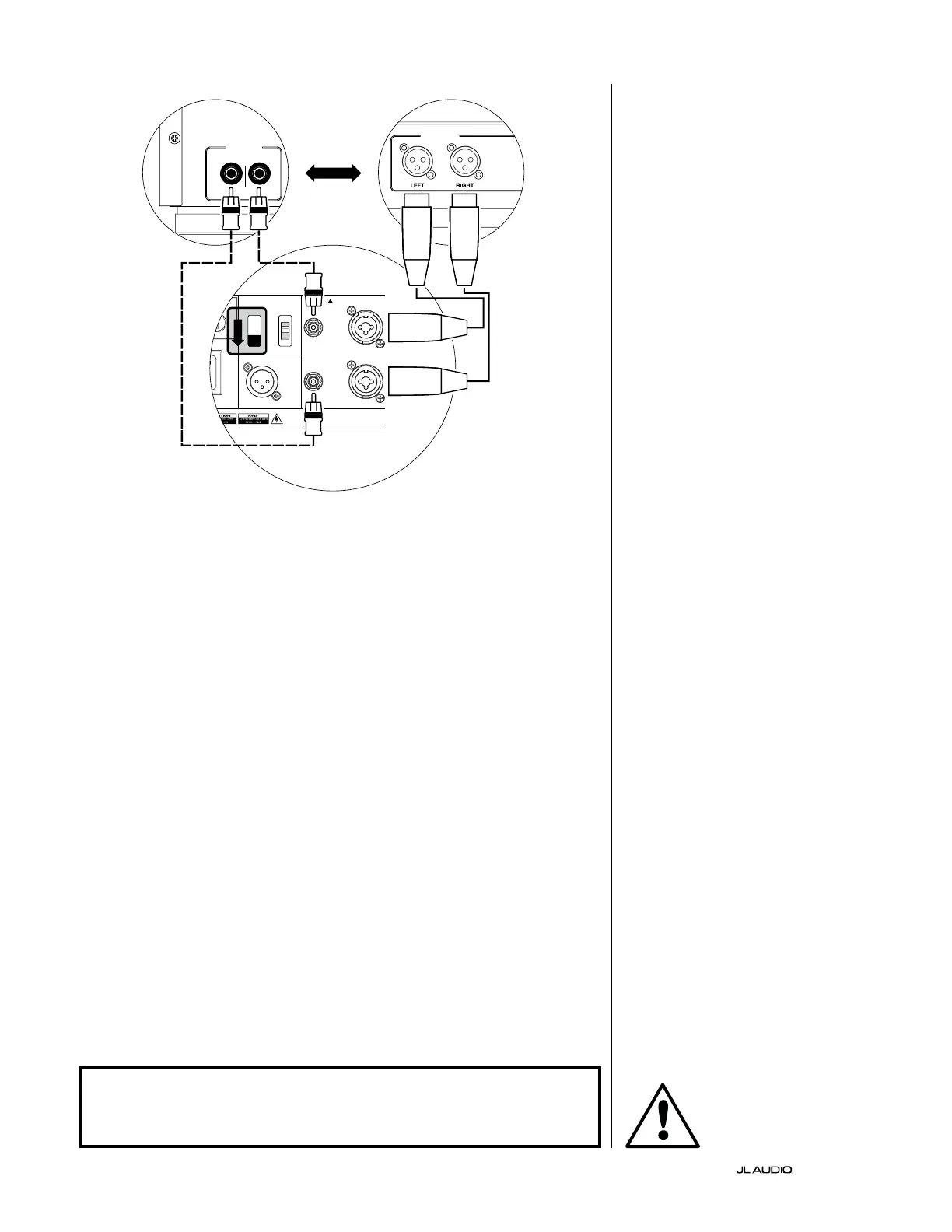

SCHEMA DI COLLEGAMENTO
DELL’IMPIANTO 3:
Un Fathom v2 in mono a un
impianto audio a due canali
Quando si collega un Fathom v2 (o
Fathom v2 multipli) in mono a un impianto
audio a due canali, si utilizzeranno
entrambi gli ingressi indicati con “Le or
“Mono” e “Right”. La somma dei circuiti
nella sezione d’ingresso del Fathom v2
addizionerà i segnali stereo al mono.
Consigliamo vivamente di usare un
crossover attivo di alta qualità, come il
JL Audio CR-1, per dividere i segnali del
preamplicatore prima del collegamento
al Fathom v2 e all’amplicatore che attiva
gli altoparlanti principali. In questo modo,
sarà possibile ltrare le frequenze basse
dai segnali che attivano gli altoparlanti
principali, con conseguenti prestazioni
migliori.
Se non si usa un crossover attivo e si
desidera eseguire gli altoparlanti principali
full-range, è possibile suddividere i segnali
di uscita del preamplicatore impiegando
dei connettori a Y appropriati al posto del
crossover attivo mostrato nello schema.
Due tipologie di collegamento sono
disponibili per collegare il Fathom v2
all’impianto audio a due canali: bilanciato
(connettore XLR o TRS da 1/4 poll.)
e sbilanciato (connettore tipo RCA).
I collegamenti bilanciati forniscono
una reiezione superiore del rumore e
assicurano una messa a terra appropriata
tra componenti. Se il preamplicatore o
il crossover attivo ore uscite bilanciate,
consigliamo vivamente di usarle.
Nello schema di collegamento sulla
sinistra, i collegamenti bilanciati sono
mostrati come linee piene, i collegamenti
sbilanciati sono mostrati come linee
tratteggiate. L’utente utilizzerà soltanto
uno di questi metodi di collegamento in
ingresso (non entrambi).
NOTA: Se desiderato, dei Fathom v2
aggiuntivi possono essere collegati in
modalità “Slave” al Fathom v2 connesso
come mostrato nel presente schema.
Consultare lo “Schema di collegamento
2” a pag. 23 per una spiegazione del
collegamento Slave.
ATTENZIONE
ATTENZIONE! SPEGNERE IL FATHOM v2 E TUTTE LE ALTRE APPARECCHIATURE
NELL’IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI
COLLEGAMENTI!
