ES | Pg 8
|
Fathom
®
v2
CONSIDERACIONES ESPECIALES PARA
INSTALACIONES INCRUSTADAS
Los subwoofers Fathom v2 están diseñados para poder encastrarlos. Por ello,
todos los controles típicamente necesarios se encuentran en el panel frontal,
encima del woofer. El subwoofer Fathom v2 puede integrarse fácilmente en un
gabinete personalizado siguiendo unas simples pautas.
1) Deje 4 pulgadas (10cm) de espacio libre detrás del panel del amplicador para
obtener una adecuada separación para la refrigeración y el conector.
2) En todos los otros laterales (excepto la base), deje al menos 2 pulgadas (5cm)
de separación para obtener una ventilación apropiada.
3) Si bien el Fathom v2 generalmente se recalienta solamente durante un
funcionamiento enérgico, le recomendamos que incluya ventilaciones
adecuadas para el calor en cualquier gabinete personalizado que encierre al
Fathom v2. Con un par de ventilaciones de 3pulgadas (7,5cm) de diámetro
cerca de la base y de la parte superior del gabinete, se permitirá la circulación
de aire fresco por encima del panel del amplicador de su sistema de subwoofer
Fathom v2, manteniéndolo fresco y contento.
4) Su subwoofer Fathom v2 es capaz de mover signicativas cantidades de aire.
Si la parte frontal del Fathom v2 está cubierta por una rejilla personalizada, el
tamaño de esta debe ser AL MENOS igual al área del cono del subwoofer en
cada modelo para garantizar que la salida no se vea impedida por el gabinete
personalizado. Consulte la tabla a continuación para ver las áreas de ventilación
recomendadas para cada modelo.
Modelo Área recomendada de ventilación personalizada por rejilla
f110v2 ≥60in
2
(386cm
2
)
f112v2 ≥85in
2
(550cm
2
)
f113v2 ≥108in
2
(700cm
2
)
f212v2 ≥170in
2
(1100cm
2
)
1200VA
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is remove d, altered or deface d.
F 12A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is remo ved, altered or defa ced.
F 15A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
VENTI-
LACIÓN
VENTI-
LACIÓN
VENTI-
LACIÓN
VENTI-
LACIÓN
VENTI-
LACIÓN
VENTI-
LACIÓN
VENTI-
LACIÓN
VENTI-
LACIÓN
mín. 2in(5cm)
mín. 2in(5cm)
mín.
2in
(5cm)
mín.
2in
(5cm)

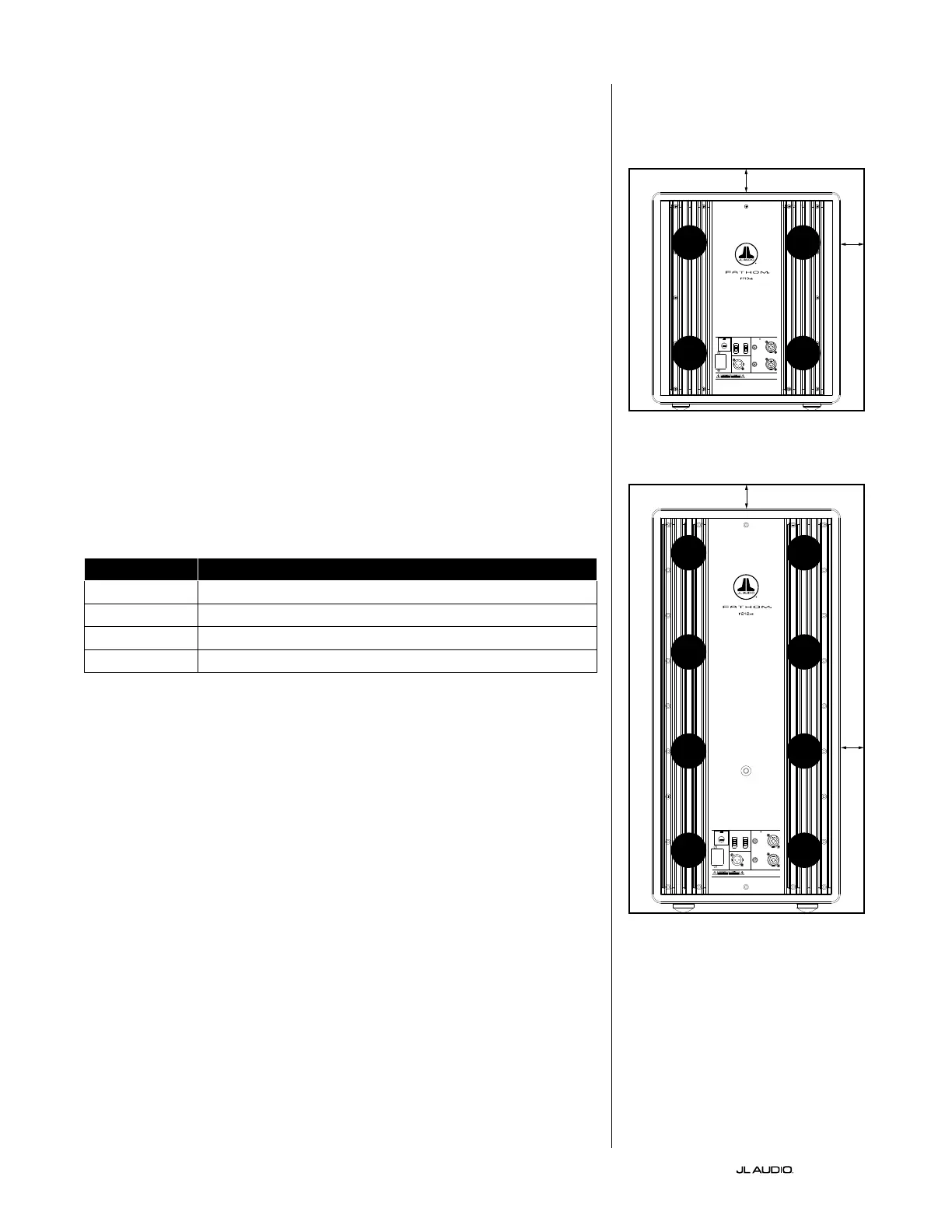

Vista trasera de la instalación en gabinete
(f110, f112, f113):
Vista trasera de la instalación en gabinete
(f212):
VENTI-
LACIÓN
VENTI-
LACIÓN
VENTI-
LACIÓN
VENTI-
LACIÓN
