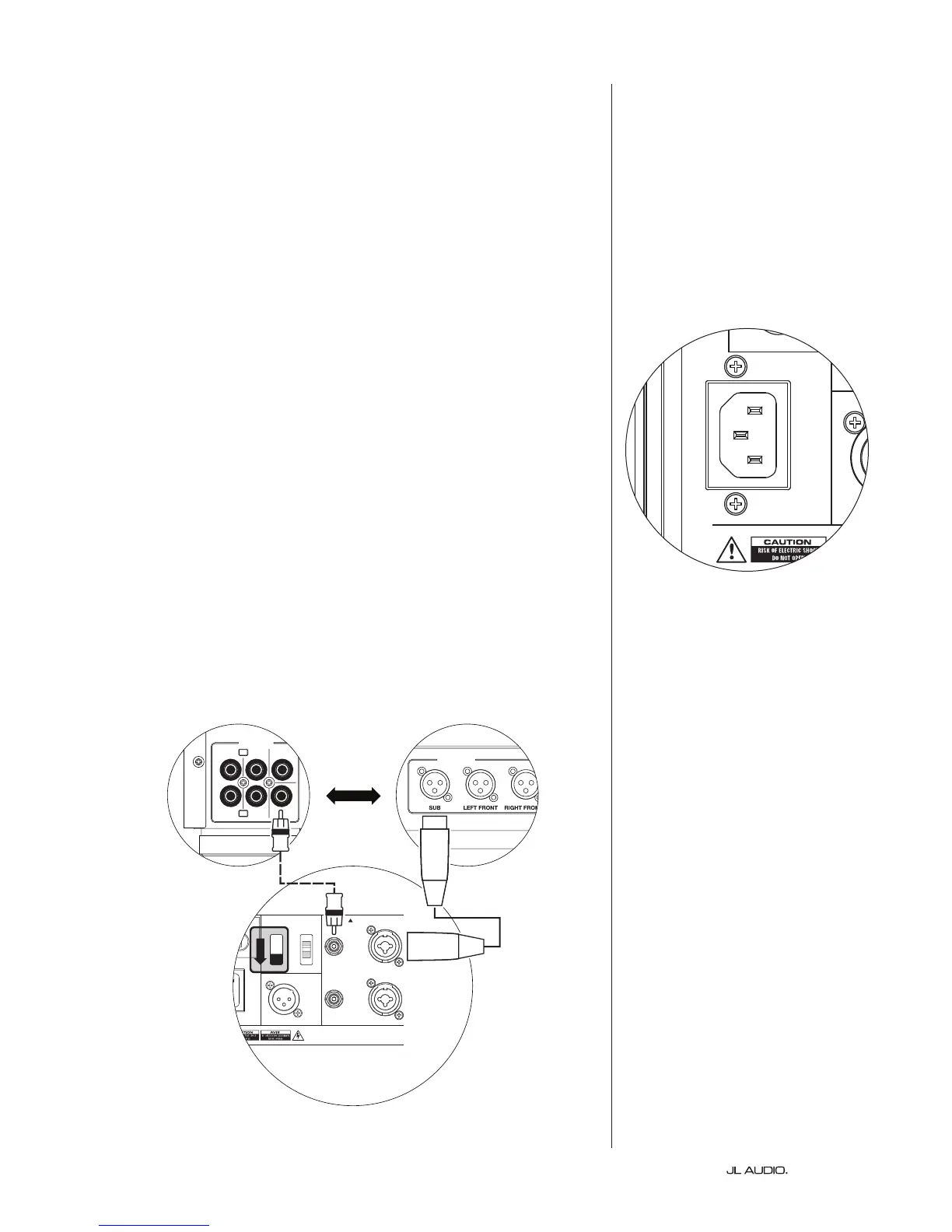

CONEXION DEL SISTEMA DIAGRAMA 1:
Un Fathom v2 para un Receptor
de Teatro en Casa o Procesador /
Preamplicador de Teatro en Casa.
La mayoría de los receptores y
procesadores / preamplicadores de teatro
en casa proveen una salida para subwoofer
simple (monaural). Cuando conecte una
salida subwoofer monaural a su Fathom v2,
usted utilizará solamente la entrada “Le
or Mono” (Izquierda o Monaural) de su
Fathom.
Dos tipos de conexión están disponibles
para conectar el Fathom v2 a su sistema de
teatro en casa: Balanceado (conector XLR
o TRS de ¼ de pulgada) y no balanceado
(conector tipo RCA). Las conexiones
balanceadas proporcionan rechazo superior
al ruido de conexión a tierra entre los
componentes. Si su receptor o procesador
tiene salidas balanceadas, recomendamos
ampliamente que las utilice.
En el diagrama de conexión, las
conexiones izquierdas balanceadas
son mostradas como líneas sólidas, las
conexiones no balanceadas son mostradas
con línea punteada. Usted utilizará
solamente uno de estos métodos de
conexión de entrada (no ambos).
• Utilice solamente cables de conexión aislados con conectores XLR de
alta calidad para la conexión Maestro/Esclavo. Nunca utilice cables no
balanceados con adaptadores para XLR.
El subwoofer Fathom es un aparato muy poderoso y es capaz de jalar bastante
corriente. Si están conectados demasiados componentes con un subwoofer Fathom
a una salida eléctrica, se arriesga a disparar un interruptor automático de casa,
dependiendo de la demanda del material programado. Si esto sucede, distribuya el
Fathom y los otros componentes entre dos circuitos eléctricos CA. Si fuera posible
para máximo funcionamiento, dedique un circuito CA para cada Fathom.
Conector CA Estilo IEC - Modelo 240V y 120V
El tomacorriente CA estilo IEC recibe el cable de alimentación de 6 pies. (1.8
m) de longitud incluido con su subwoofer Fathom v2. Los Fathom v2 se ofrecen en
diferentes mercados mundiales congurados para recibir la corriente CA en cada
mercado, e incluyen cables de alimentación apropiados para cada mercado. Por
favor, verique que su Fathom v2 esté marcado con el voltage correcto para su país
e instalación. No utilice un cable de alimentación CA diferente al suministrado
con el Fathom. Para informacíon sobre el fusible, reérase a la sección “Solución de
Problemas”, en la página 32.
Los subwoofers Fathom v2 son sumamente potentes y son capaces de jalar
mucha corriente con uso de alto rendimiento. Si usted tiene muchos componentes
conectados a un solo circuito eléctrico, es posible que el cortacircuitos de su casa
pueda desenganchar en estas situaciones. Si esto sucede repetidamente, pueda
ser necesario reorganizar las conexiones electricas entre multiples circuitos, o
consultar con un electricista para aumentar la capacidad de corriente de sus
circuitos. Si es posible en su plan eléctrico, dedique un circuito a cada Fathom v2.
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
Sl
ave
Master
z
OUTPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
PROCESADOR (SALIDAS BALANCEADAS)
PANEL DE CONTROL POSTERIOR DE UN SUBWOOFER FATHOM (MAESTRO)
