2.3. DANE TECHNICZNE
Silnik: ..........................Jednofazowy 220V, 50 Hz, 0,18Kw, 1350 obr./min 1,7 A
(opcjonalnie: 110V, 60Hz, 0,18Kw, 1700 obr./min 3,14 A)
Frez: ............................Stal szybkotnąca (HSS); Ø 80x16x5
Prędkość frezowania: ...........650 obr./min
Szczęki: ................... Ze stali, 4 strony kotwiące
Przesuw: ........ Na łożyskach samosmarujących
Skok roboczy: .................... Oś X = 53 mm
Oświetlenie:.................. DIODY LED
Wymiary: ............... Szerokość = 430 mm; Wysokość = 280 mm; Głębokość = 420 mm
Waga: ............................ 27 kg
2.4. KOMPONENTY I ELEMENTY FUNKCJONALNE
URZĄDZENIA
2.4.1. AKCESORIA
1. Klucz płaski 18 mm.
2. Klucze do regulacji bocznej i regulacji głębokości.
3. Kliny do ogranicznika końcówki klucza.
4. Kliny z podcięciem do odboju kluczy krzyżowych.
5. Drążki Ø 1,20.
6. Drążki Ø 1,70.
7. Drążek do wymiany frezu lub szczotki.
8. Zestaw kluczy imbusowych (2, 2,5, 3, 4, 5).
Zob. rys. 3.
2.4.2. OBWÓD ELEKTRYCZNY
Główne komponenty obwodu elektryczno-elektronicznego:
1. Wejście źródła zasilania
2. Włącznik
3. Przycisk uruchamiania szczotki
4. Mikroprzełącznik wózka
5. Silnik
6. Transformator
7. Dioda LED
Zob. rys. 4.
2.4.3. SZCZĘKI CZTEROSTRONNE
Szczęki zostały zaprojektowane dla możliwości mocowania różnego rodzaju kluczy w
każdym z 4 boków.
Na rysunku przedstawiono możliwości kopiowania z każdego boku szczęk.
a) Kopiowanie klucza opartego na grzbiecie:
Bok 1: Klucze o piórze normalnym
Bok 2: Klucze o piórze wąskim
b) Kopiowanie z kotwieniem za prowadnicę (prol) klucza:
Bok 3: Klucz z prowadnicą u dołu
Bok 4: Klucz z prowadnicą u góry
Zob. rys. 5 A.
Kopiowanie z kotwieniem za prowadnicę klucza typu NEIMAN:
Zob. rys. 5 B
3. STEROWANIE I OBSŁUGA
3.1 REGULACJA URZĄDZENIA
3.1.1. REGULACJA GŁĘBOKOŚCI
Zob. rys. 6.
• Aby móc wykonać czynność z zachowaniem pełnego bezpieczeństwa i uniemożliwić
uruchomienie frezu, należy wyłączyć urządzenie za pomocą przełącznika głównego.
• Zakotwić oba klucze regulacyjne (L) na „boku nr 1” szczęk, aby dolny ogranicznik
klucza do regulacji stykał się z wewnętrzną powierzchnią szczęk (J).
• Odblokować wózek, naciskając przycisk (M). Zbliżyć klucze regulacyjne do frezu (F)
i pilota (P).
• Oprzeć końcówkę pilota o płaską stronę klucza regulacyjnego. W tym położeniu
obracać ręcznie frez w kierunku przeciwnym do kierunku pracy aż do wykonania
1. PREZENTACJA I CHARAKTERYSTYKA OGÓL-
NA
1.1. INFORMACJE OGÓLNE
Urządzenie do kopiowania kluczy VIENNA SMART zostało zaprojektowane z
uwzględnieniem przepisów bezpieczeństwa obowiązujących na terenie EWG.
Bezpieczeństwo pracowników obsługujących tego rodzaju urządzenia zapewnione jest
jedynie dzięki odpowiednio opracowanemu programowi bezpieczeństwa osobistego, w
tym poprzez realizację programu prac konserwacyjnych oraz przestrzeganie zaleceń i
przepisów bezpieczeństwa wskazanych w treści niniejszego podręcznika.
Chociaż proces instalacji nie sprawia trudności, zalecane jest zapoznanie się z treścią
niniejszego podręcznika przed przystąpieniem do instalacji, konguracji lub obsługi
urządzenia.
Urządzenie wysyłane jest z zakładu w stanie gotowym do rozpoczęcia pracy i wymaga
jedynie kalibracji wykorzystywanego oprzyrządowania.
1.2. TRANSPORT I OPAKOWANIE
Urządzenie dostarczane jest w wytrzymałym opakowaniu kartonowym zabezpieczon-
ym pianką do pakowania. Wymiary opakowania:
Szerokość = 570 mm, wysokość = 410 mm, głębokość = 520 mm
Ciężar urządzenia z opakowaniem = 30 kg.
Po usunięciu opakowania należy dokonać uważnych oględzin urządzenia w celu
werykacji ewentualnych szkód powstałych w trakcie transportu.
W przypadku wykrycia nieprawidłowości należy bezzwłocznie zawiadomić przewoźnika
i nie podejmować żadnych czynności z udziałem urządzenia przed jego oględzinami
przez pracownika rmy przewozowej.
W celu przenoszenia urządzenia należy chwytać je wyłącznie za uchwyty umieszczone
u podstawy. Nie należy chwytać urządzenia za inne elementy.

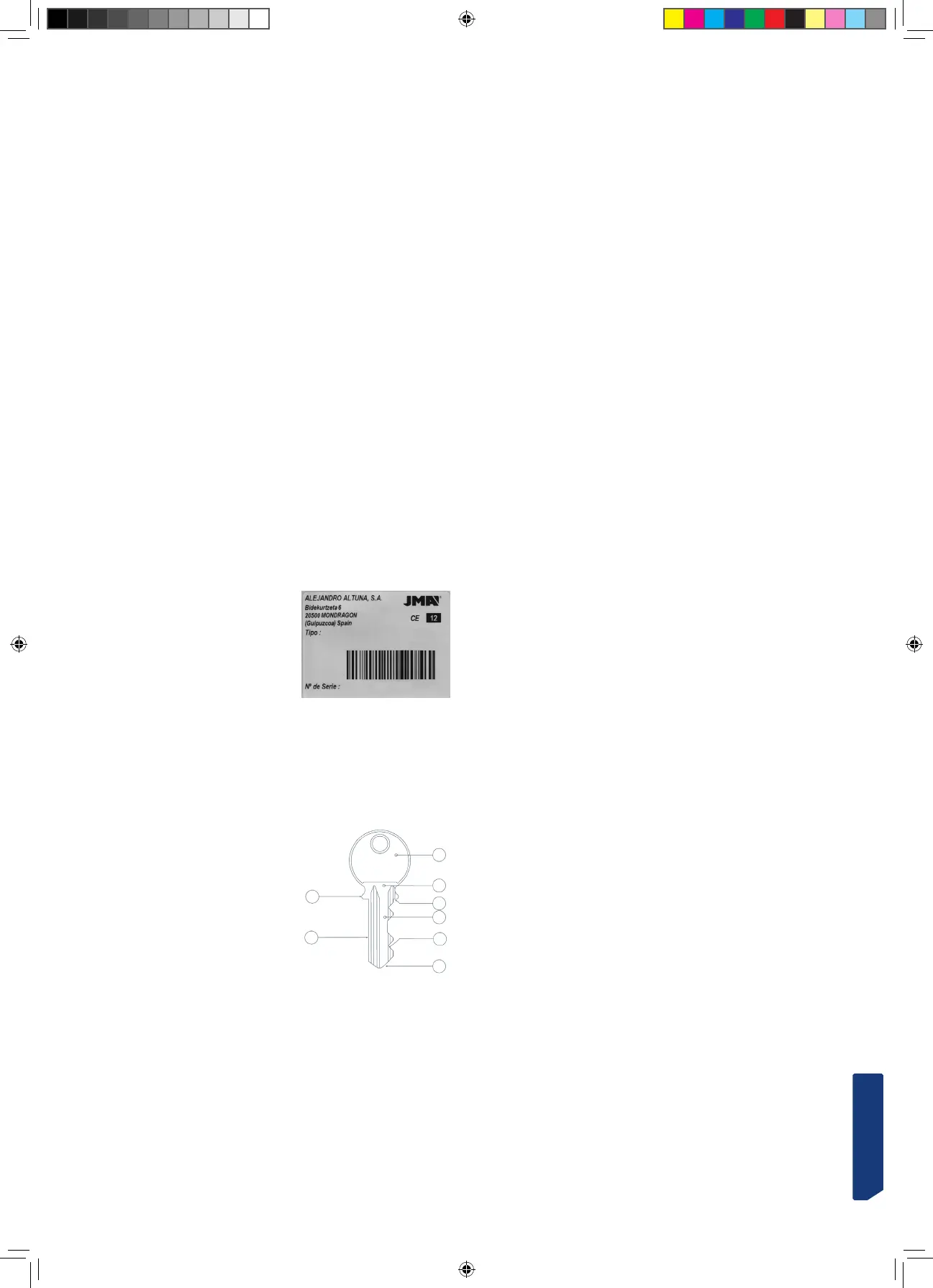

1.3. ETYKIETA IDENTYFIKACYJNA
2. WŁAŚCIWOŚCI URZĄDZENIA
Urządzenie VIENNA SMART jest bardzo solidnym i wysoce precyzyjnym
półautomatycznym urządzeniem do kopiowania kluczy płaskich do zamków
bębenkowych, kluczy do pojazdów, kluczy krzyżowych i specjalnych.
2.1. NAZEWNICTWO ELEMENTÓW KLUCZA
1. Główka
2. Szyjka
3. Ogranicznik dolny
4. Ogranicznik górny
5. Uzębienie
6. Pióro
7. Grzbiet
8. Końcówka
2.2. GŁÓWNE ELEMENTY URZĄDZENIA
Zob. rys. 2.
1. Frez 11. Mechanizm regulacji głębokości pilota
2. Pilot 12. Mechanizm regulacji bocznej pilota
3. Szczęki czterostronne 13. Szczotka
4. Dźwignia otwarcia/zamknięcia szczęk 14. Taca do gromadzenia wiór
5. Wózek 15. Taca na klucze, akcesoria itp.
6. Dźwignia sterowania wózkiem 16. Uchwyty do podnoszenia urządzenia
7. Dźwignia przesuwu wózka 17. Włącznik
8. Przycisk odblokowania wózka 18. Przycisk uruchomienia szczotki
9. Uchwyt do umieszczania elementów
pozycjonujących
19. Diody
10. Uchwyt pilota
Urządzenie do kopiowania kluczy VIENNA
SMART posiada etykietę identykacyjną,
na której wskazany jest numer serii lub oz-
naczenie rejestracyjne urządzenia, nazwa i
adres producenta, oznakowanie CE oraz rok
produkcji.
