Deutsch
Änderungen ohne Ankündigung vorbehalten
IS_ER54 ER55_24-85737-1358 Rev. A

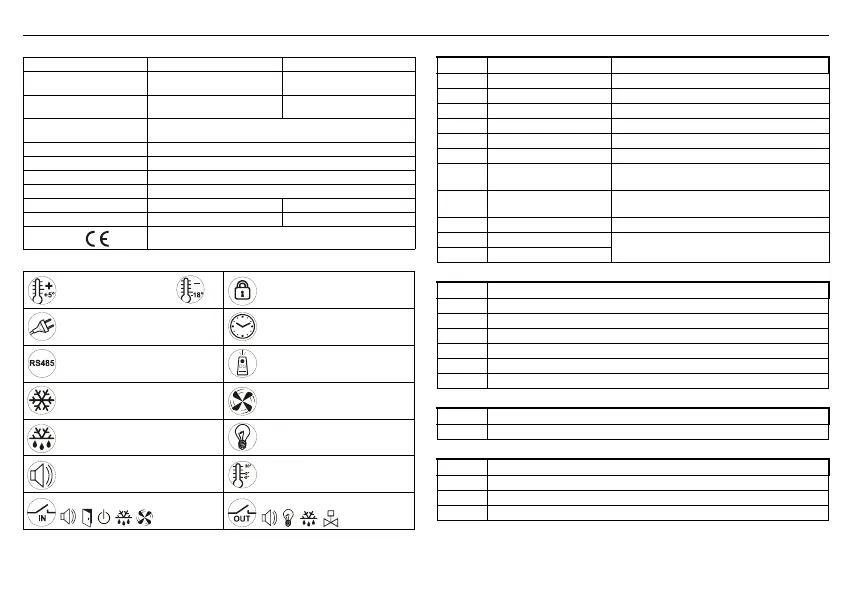

Technische Daten
Hauptfunktion
Meldungen und Fehlercodes
Temperaturmenü
Sollwertmenü
Uhrmenü
Produktcodes
ER54-PMW-xx1C ER55-DR230-xx1C
Elektrische
Anschlussdaten
115-230 V AC/DC ±10%,
50/60 Hz, 3 W
230 V AC/DC ±10%,
50/60 Hz, 3 W
Schutzklasse
IP55 (Gerätefront)
IP20 (Rückseite)
IP20
Umgebungsbedingun-
gen für den Betrieb
-10 °C bis 50 °C
15 bis 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Echtzeituhr-Batterie
>150 Stunden, selbstaufladend
Bereich
-40 bis 70 °C
Genauigkeit
+/- 1K
Fühler
NTC, A99
Relais-Ausgänge
Siehe Abbildung 3 Siehe Abbildung 4
Abmessungen
Siehe Abbildung 1 Siehe Abbildung 2
Konformität
CE-Zeichen, Niederspannungsrichtlinie 2006/95/EG
CE-Zeichen, EMV-Richtlinie 2004/108/EG
Positive und negative
Temperatur
Tastatursperre
Direkte Stromversorgung Echtzeituhr
Kommunikationsschnittstelle Programmierungs-Stick
Thermostatsteuerung Lüftersteuerung
Abtausteuerung Lichtsteuerung
Temperaturalarm
(hoch/niedrig)
Temperaturüberwachung
(min/max)
Multifunktionseingang Hilfsausgang
Kode
Beschreibung Maßnahme
F1 t1 Fühlerfehler Verdrahtung von t1 prüfen oder t1 ersetzen
F2 t2 Fühlerfehler Verdrahtung von t2 prüfen oder t2 ersetzen
F3 t3 Fühlerfehler Verdrahtung von t3 prüfen oder t3 ersetzen
A1 Allgemeiner Alarm Ursache des Alarms beheben
A2 Alarmbericht Ursache des Alarms beheben
A3 Tür offen Tür schließen
Fon Nur-Ventilator-Modus
Rücksetzung des Nur-Ventilator-Modus über
Digitaleingang
oFF Standby
Neustart des Geräts über Tastatur oder
Digitaleingang
d Abtauung aktiv Warten auf Beendigung des Abtauens
hi Hochtemperatur-Alarm
Anlage prüfen (anormale Temperatur)
Lo Niedrigtemperatur-Alarm
Kode
Beschreibung
t1 Rücklufttemperatur
t2 Verdampfertemperatur (nur bei Auswahl angezeigt)
t3 Ablufttemperatur des 2. Verdampfers (nur bei Auswahl angezeigt)
thi Höchstwert der überwachten Temperatur
tLo Tiefstwert der überwachten Temperatur
Loc Tastatursperre-Parameter
Kode
Beschreibung
cSP Sollwert
Kode
Beschreibung
MM Minuten
hh Stunden
dAY Wochentag
