Tension
secteur
M1
L1
L2
Charge
Tension
secteur
M2
A
limentation du
circuit d’ alarme
Alarme
Ouverture du circuit principal (tension secteur à M2)
et fermeture du circui auxiliaire (tension secteur à M1)
sur une augmentation de pression.

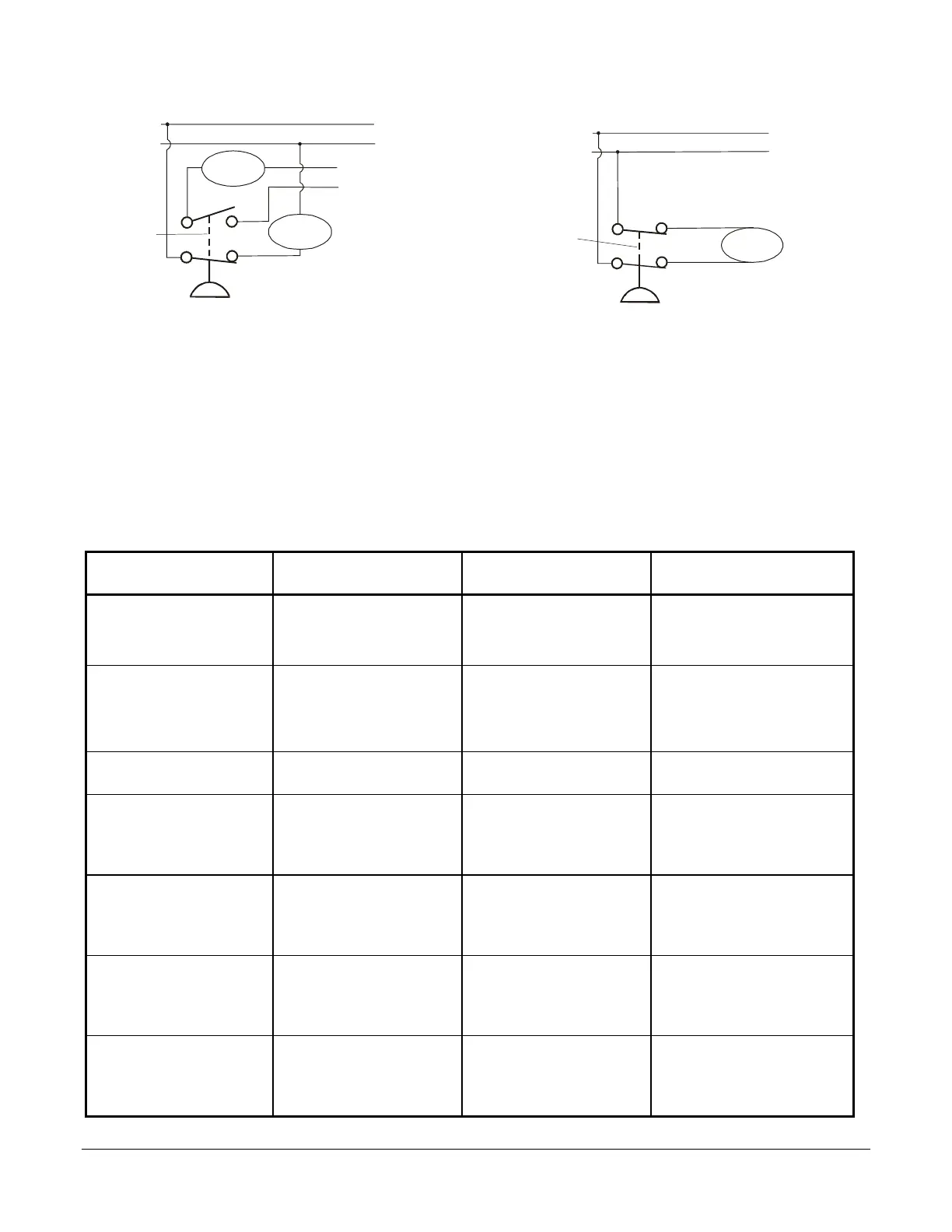

Figure 7 : Raccordement type d’un interrupteur à 4
fils et 2 circuits (modèles P70G et H)
Tension
secteur
M1
L1
L2
Charge
Tension
secteur
M2
Ouverture de tension secteur à M1 et de tension
secteur à M2 sur une baisse de pression
*(L3 est la troisième ligne d’alimentation dans les
applications triphasèes.)
Figure 8 : Raccordement type d’un interrupteur
bidir. unipol. (modèles P72A et B)
Tableau 1 : Commutation sur simple pression, Variation de pression à la baisse,
Variation de pression à la hausse, Modèles
Interrupteur et action Variation de pression à
la baisse
Variation de pression à
la hausse
Modèles
Unipolaire
unidirectionnel (1P1D),
ouverture sur baisse de
pression
Coupure (ouverture tension
secteur à M1)
Enclenchement (Fermeture
tension secteur à M1)
P70A, P70B, P170A
Unipolaire
unidirectionnel (1P1D),
ouverture sur
augmentation de
pression
Enclenchement (Fermeture
tension secteur à M1)
Coupure (ouverture tension
secteur à M1)
P70C, P70D, P170C, P170D
Unipolaire bidirectionnel
(1P2D)
Ouverture entre 1 et 2
fermeture entre 1 et 3
Fermeture entre 1 et 2
ouverture entre 1 et 3
P70E, P70F
4 fils, 2 circuits, 1 N.O., 1
N.F, ouverture sur baisse
de pression
Coupure (ouverture entre
M2 et tension secteur et
fermeture entre M1 et
tension secteur)
Enclenchement (fermeture
entre M2 et tension secteur
et ouverture entre M1 et
tension secteur)
P70G, P70H
4 fils, 2 circuits, 1 N.O., 1
N.F, ouverture sur
augmentation de
pression
Enclenchement (fermeture
entre M2 et tension secteur
et ouverture entre M1 et
tension secteur)
Coupure (ouverture entre
M2 et tension secteur et
fermeture entre M1 et
tension secteur)
P70J, P70K, P170K
Bipolaire unidirectionnel
(2P2D) ouverture sur
baisse de pression
Coupure (ouverture entre
M1 et tension secteur et
entre M2 et tension
secteur)
Enclenchement (fermeture
entre M1 et tension secteur
et entre M2 et tension
secteur)
P72A, P72B
Bipolaire unidirectionnel
(2P2D) ouverture sur
augmentation de
pression
Enclenchement (fermeture
entre M1 et tension secteur
et entre M2 et tension
secteur)
Coupure (ouverture entre
M1 et tension secteur et
entre M2 et tension
secteur)
P72C, P72D
18 Fiche technique/Fiche de produit – Pressostats P70, P72, et P170 pour applications basse pression
