Jonsered CS 2234 User Manual

TECHNISCHE DATEN
444 – German
1154232-26 Rev.4 2012-02-13
Führungsschienen- und Kettenkombinationen
Die nachfolgend aufgeführten Schneidausrüstungen werden für die Modelle Jonsered CS2234 und CS2238 empfohlen.
EG-Konformitätserklärung
(nur fŸ r Europa)
Wir, Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung
dafür, dass die Motorsägen der Modelle Jonsered CS 2234 und CS 2238, auf die sich diese Erklärung bezieht, von
den Seriennummern des Baujahrs 2009 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt
einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen:
- vom 17. Mai 2006 „Maschinen-Richtlinie” 2006/42/EG
- vom 15. Dezember 2004 ”über elektromagnetische Verträglichkeit” 2004/108/EWG.
- vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen
Geräten und Maschinen” 2000/14/EG.
Für Information betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten. Folgende Normen wurden
angewendet: EN ISO 12100-2:2003, CISPR 12:2001, EN ISO 11681-1:2004
Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala,
Schweden, hat die EG-Typenprüfung gemäß Artikel 12, Punkt 3b der Maschinen-Richtlinie (2006/42/EG) ausgeführt.
Die Prüfnachweise über die EG-Typenprüfung gemäß Anlage IX haben die Nummern: 0404/09/2048.
Weiterhin hat SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, die Übereinstimmung
mit der Anlage V zur Richtlinie des Rates vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur
Verwendung im Freien vorgesehenen Geräten und Maschinen” 2000/14/EG bestätigt. Die Prüfzertifikate haben die
Nummern
: - CS 2234, 26/161/004 - CS 2238.
Die gelieferte Motorsäge entspricht dem Exemplar, das der EG-Typenprüfung unterzogen wurde.
Huskvarna, den 29. Dezember 2009
Ronnie E. Goldman, Technischer Direktor. P(Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die
technische Dokumentation).

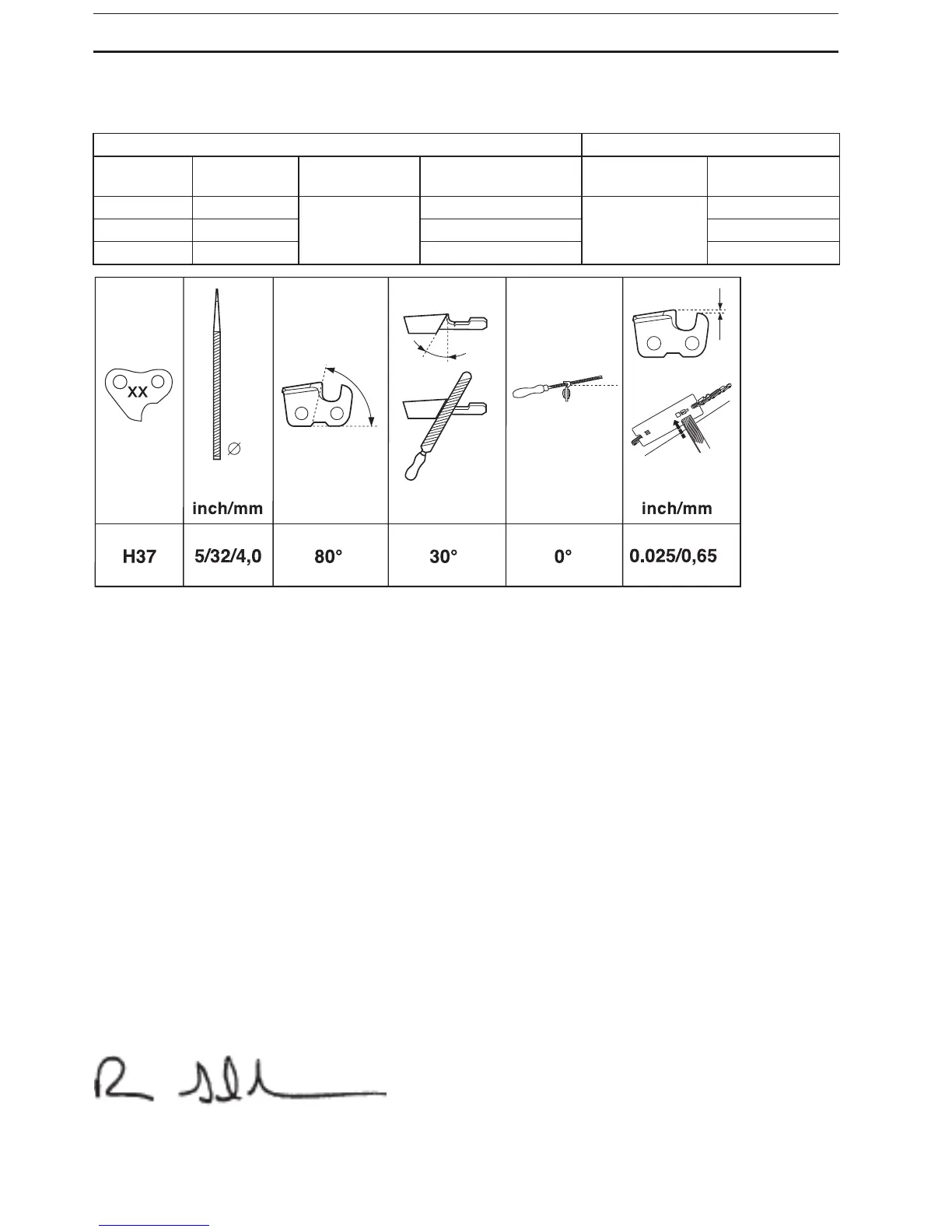

Führungsschiene Sägekette
Länge, Zoll Teilung, Zoll Nutbreite, mm
Max. Anzahl Zähne
des Umlenksterns
Typ
Länge,
Treibglieder (st)
14 3/8
1,3
7T
Jonsered H37
52
16 3/8 7T 56
18 3/8 7T 62

Jonsered CS 2234 Specifications

General

Weight	4.7 kg
Oil Tank Volume	0.2 l
Chain Pitch	3/8"
Fuel Tank Volume	0.3 liters
Chain Gauge	0.05 in
