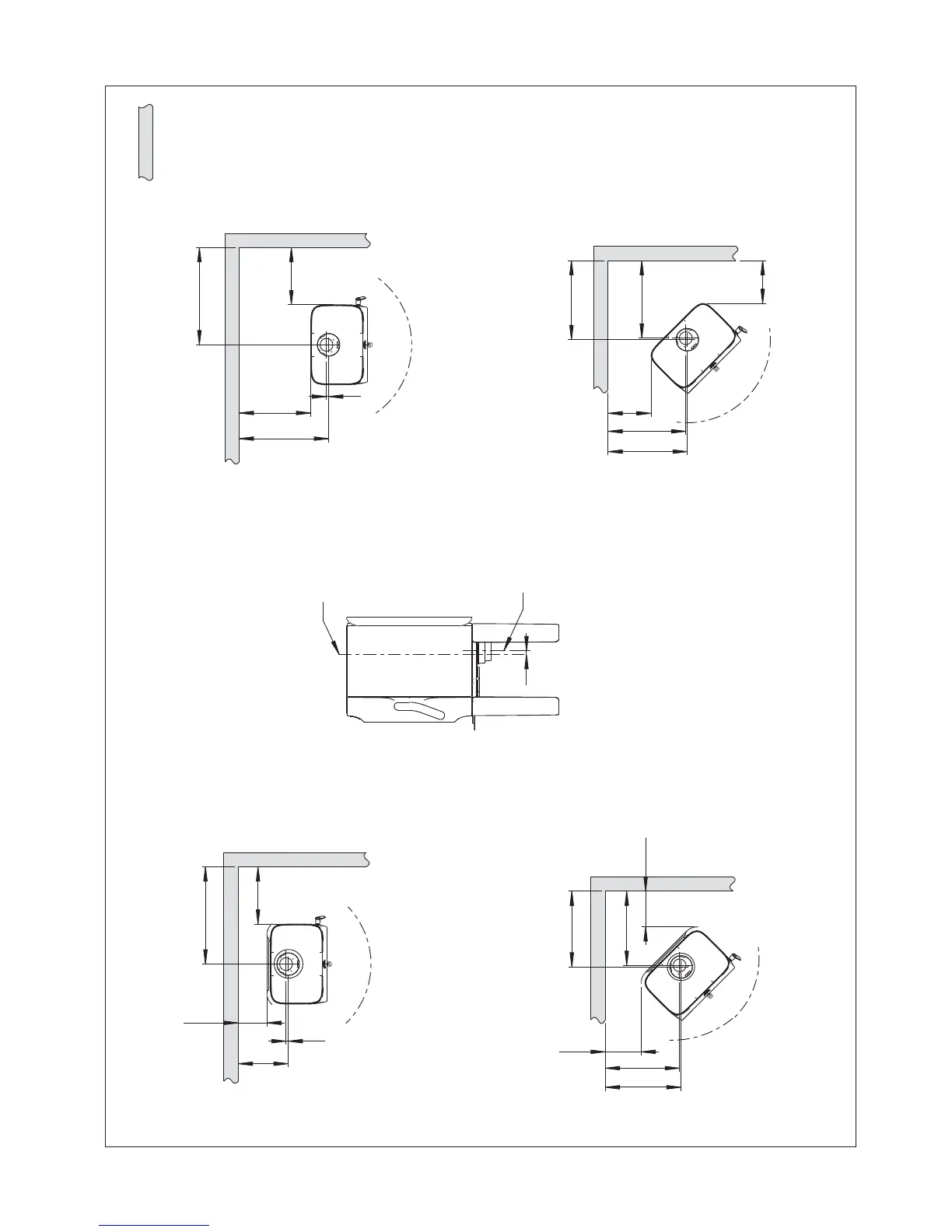

Distanza minima dalla parete combustibile
900171-P00
Senza piastra di convezione standard
Parete combustibile
Centro del condotto per l'aria esterna
Centro del condotto scarico fumi
680
400
350
***250
250
530
200
***100
250
500
400
680
625
554
554
530
300
300
*15
*520
*520
*15
*544
*544
*15
Fig. 1b
Con piastra di convezione standard
* Condotto per l'aria esterna *** Distanza da una parete in materiale infiammabile con condotto scarico fumi parzialmente isolato/rivestito
