− 9 −
記号 名称 説明
❶ タッチパネル・液晶表示部
❷
準備完了キー データ入力画面と縫製画面の切り替えを行います。
❸
インフォメーションキー
データ入力画面とインフォメーション画面の切り替えを行
います。
❹
通信キー データ入力画面と通信画面の切り替えを行います。
❺
モード切り替えキー
データ入力画面と各種詳細設定を行うモード切り替え画面
の切り替えを行います。
❻ コントラストボリューム
❼ 明るさボリューム
❽ コンパクトフラッシュ (TM) 取り出しボタン
❾ コンパクトフラッシュ (TM) スロット
❿ 蓋検出スイッチ
⓫ 外部スイッチ入力用コネクタ
⓬ 電装接続用コネクタ

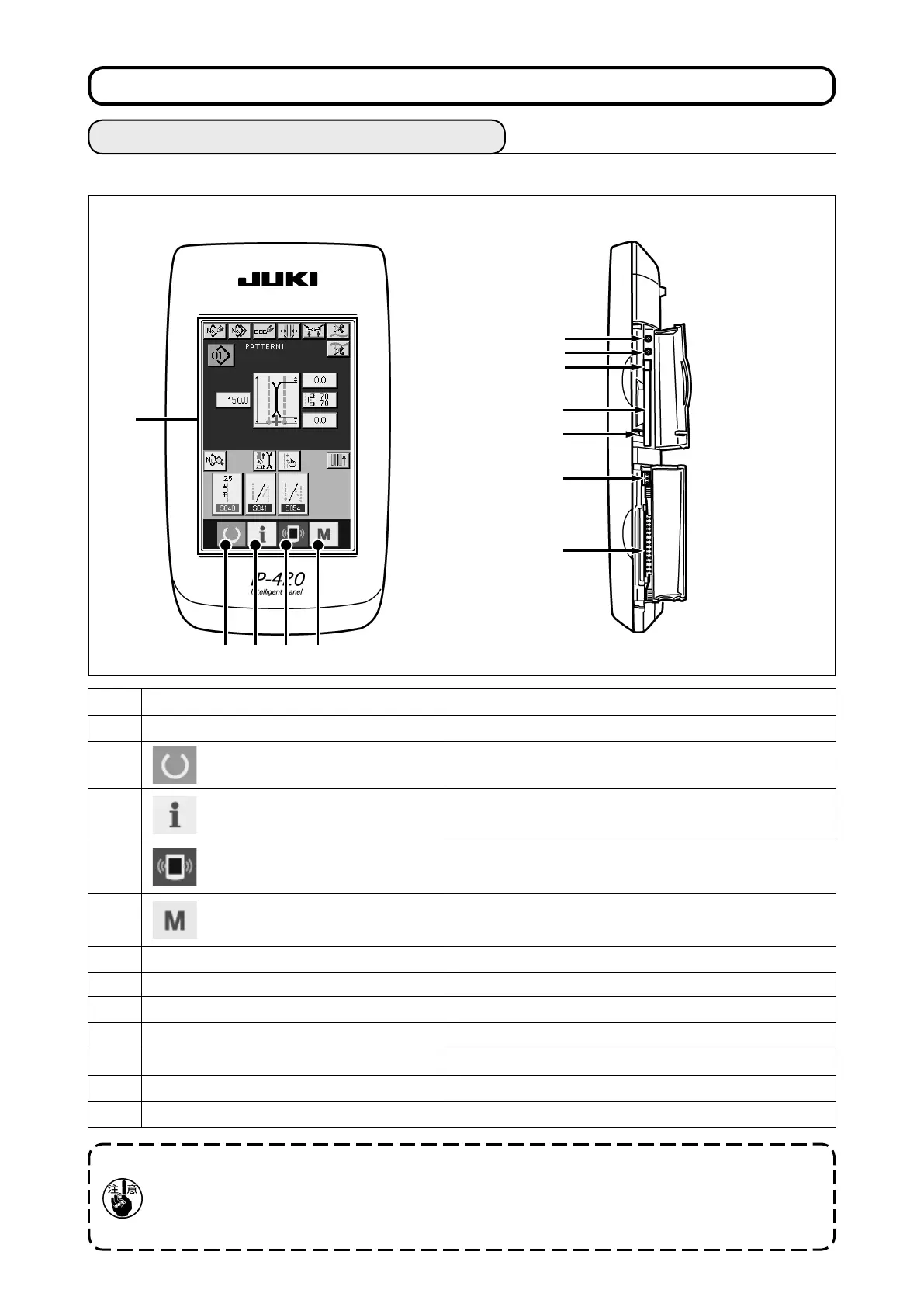

1.操作パネル（IP-420）の基本操作
(1)IP-420 の各部の名称
[前面] [右側面]
❶
❼
❾
❿
1.タッチパネルの操作は画面上を指先で押してください。指以外で操作した場合、誤動作や画
面表面のガラスにキズや破損が発生する恐れがあります。
2.電源投入後、初めに準備完了キーを押した場合、大押えモーターの原点検索を行います。
その際、大押えが動きますので注意してください。
❷❸ ❹❺
⓫
⓬
❽
❻
II.操作パネルの使用方法
