19

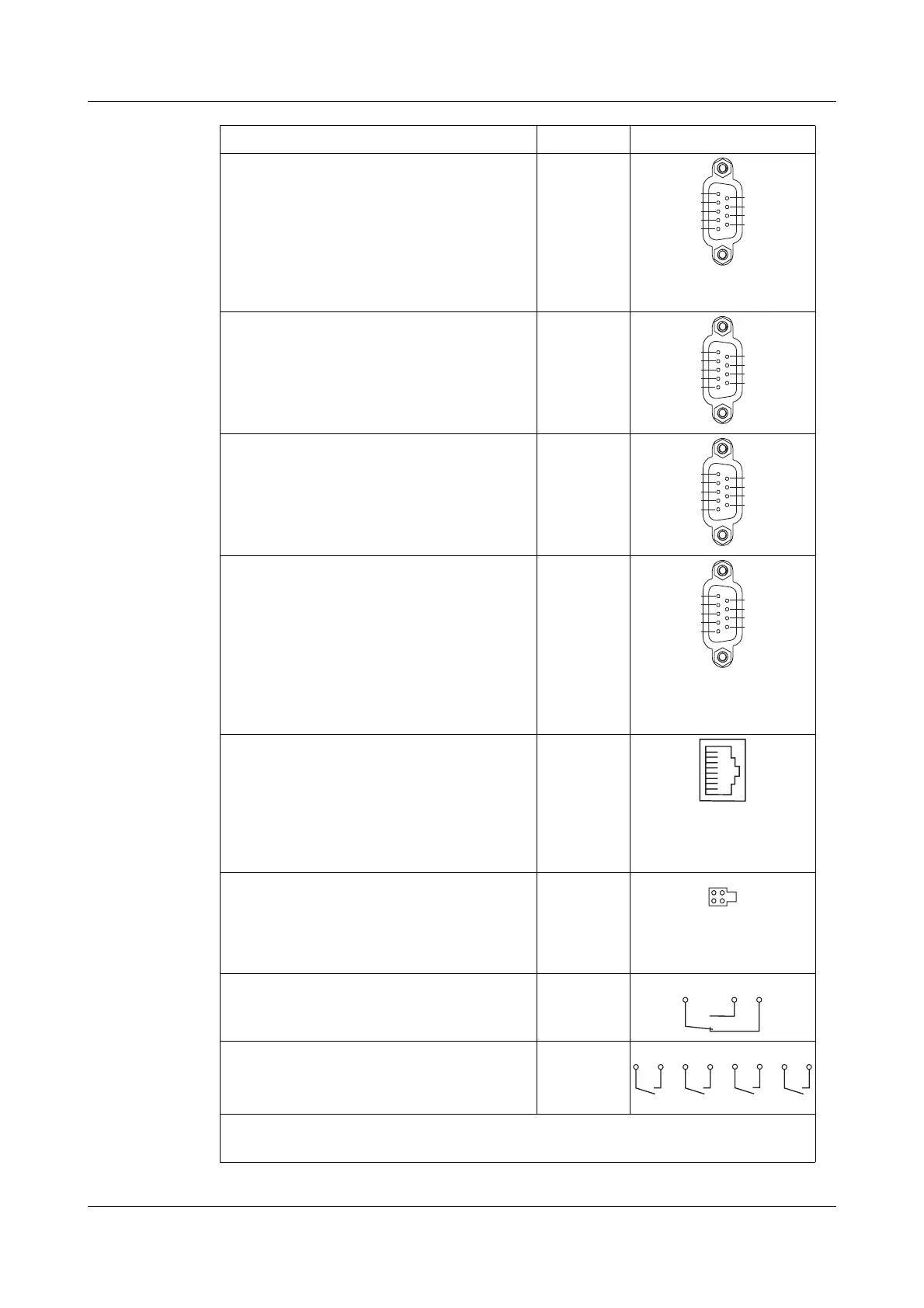

4 Electrical connection
Interfaces RS422 9-pole SUB-D socket
(extra code)
3 TxD+ transmit data +
4 RxD+ receive data +
5 GND ground
8 TxD- transmit data -
9 RxD- receive data -
20
RS485 9-pole SUB-D socket
(extra code)
3 TxD+/RxD+ transmit/receive data +
5 GND ground
8 TxD-/RxD- transmit/receive data -
20
LON 9-pole SUB-D socket
(extra code)
3Net_A
9Net_B
21
PROFIBUS-DP 9-pole SUB-D socket
(extra code)
3 RxD/TxD-P B-cable
receive/transmit data-Plus
5 DGND data transmission potential
6 VP supply voltage-Plus
8 RxD/TxD-N A-cable
receive/transmit data-N
21
Ethernet RJ45 socket
(extra code)
1 TX+ transmit data +
2 TX- transmit data -
3 RX+ receive data +
6 RX- receive data -
22
Setup interface
The recorder also has a setup interface
on the front panel (wired in parallel).
Do not use both at the same time.
23
Relay
outputs
Relay K1
(changeover, 3A, 230V AC)
1
30
Relay K2 to K5
(make/break contact, 3A, 230V AC)
1
(extra code)
31
1. with resistive load.
SELV circuits and supply circuits must not be combined.
Terminal assignment
Connector
Connection diagram
2
1
3
4
5
6
7
8
9
2
1
3
4
5
6
7
8
9
2
1
3
4
5
6
7
8
9
2
1
3
4
5
6
7
8
9
8
1
21
3
21
K2
43
K3
65
K4
87
K5
