STEERING
WHEEL
REMOTE
Lors de la connexion à un amplificateur extérieur, connectez son fil de
masse au châssis de la voiture pour éviter d’endommager l’appareil.

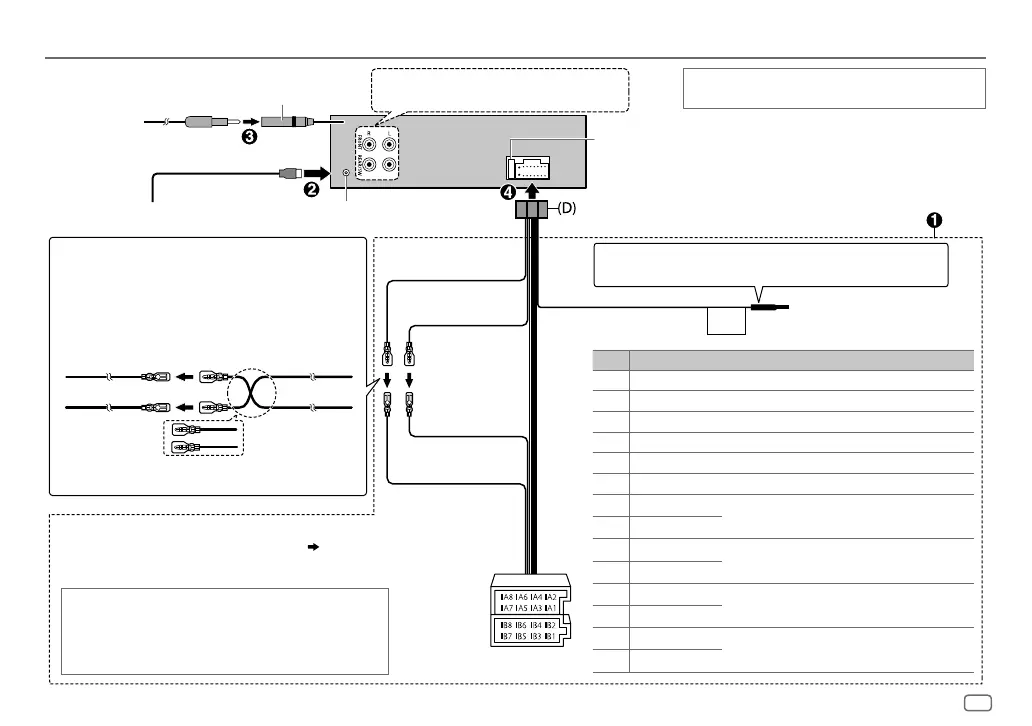

Connexions
Fusible (10 A)
Bleu clair/jaune
(Fil de télécommande
de volant)
À l’adaptateur de
télécommande volant
Jaune (A4)
Rouge (Câble d’allumage)
Rouge (A7)
Jaune (Câble de batterie)
Broche
Couleur et fonction
A2 Marron : Système de téléphone portable
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation
A6 Orange/blanc : Éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1
Violet
]
: Enceinte arrière (droite)
B2
Violet/noir
[
B3
Gris
]
: Enceinte avant (droite)
B4
Gris/noir
[
B5
Blanc
]
: Enceinte avant (gauche)
B6
Blanc/noir
[
B7
Vert
]
: Enceinte arrière (gauche)
*
B8
Vert/noir
[
Connexion des connecteurs ISO sur certaines voitures
VW/Audi ou Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage du faisceau de fils fourni
comme montré sur l’illustration ci-dessous.
Appareil
Véhicule
A7 (Rouge)
Câble d’allumage
(Rouge)
A4 (Jaune)
Câblage par défaut
Câble de batterie
(Jaune)
Si aucune connexion n’est faite, ne laissez pas le câble sortir
de la languette.
* Vous pouvez aussi connecter directement un caisson de grave sans
amplificateur de caisson de grave extérieur. Pour les réglages,
13
.
Connecteurs ISO
Si votre voiture ne possède pas de prise ISO
Nous recommandons d’installer l’appareil en utilisant un harnais de câblage en
vente dans le commerce recommandé spécifiquement pour votre voiture et, pour
votre sécurité, de laisser ce travail a des professionnels. Consultez votre revendeur
autoradio.
Prise d’antenne DAB
(connecteur SMB)
Prise d’entrée d’antenne (pour FM/AM)
Sortie avant, arrière/caisson de grave
INSTALLATION / RACCORDEMENT
