Entfernen der Einheit
Beim Einbau des Geräts ohne
Einbauhalterung
1
Nehmen Sie die Einbauhalterung und den
Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden
Seiten) mit der Befestigungskonsole am Fahrzeug
aus und sichern Sie das Gerät mit Schrauben (im
Handel erhältlich).
Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung
falscher Schrauben kann das Gerät beschädigt werden.

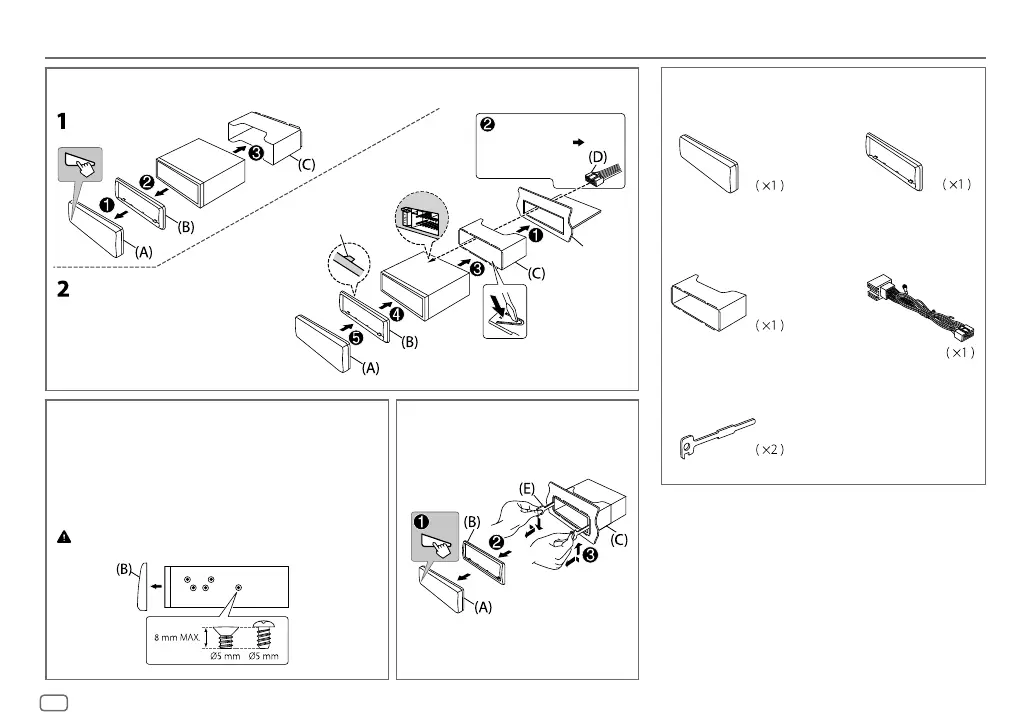

Einbau der Einheit (Einbau im Armaturenbrett)
Führen Sie die erforderliche
Verkabelung aus.
(
21)
Die geeigneten Zapfen biegen, um die
Manschette sicher festzuhalten.
Haken auf der Oberseite
Richten Sie den Frontrahmen
vor dem Anbringen aus, wie
in der Abbildung gezeigt.
Armaturenbrett
Ihres Autos
Teileliste für den Einbau
(A)
Frontblende
(C)
Einbauhalterung
(B)
Frontrahmen
(D)
Kabelbaum
(E)
Ausziehschlüssel
EINBAU / ANSCHLUSS
