DEUTSCH
29
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
29
STEERING
WHEEL
REMOTE
Bei Anschluss an einen externen Verstärker schließen Sie dessen
Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu
vermeiden.

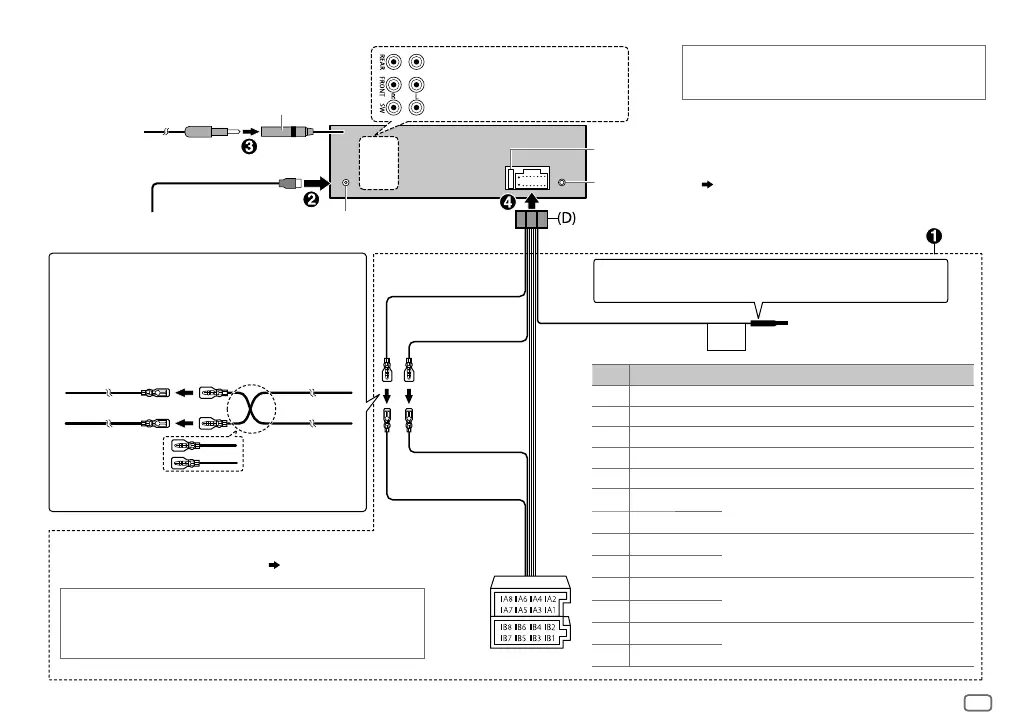

Verdrahtungsanschluss
Sicherung (10 A)
Hellblau/Gelb
(Lekungs-Fernbedienungskabel)
Zum Lenkrad-
Fernbedienungsadapter
Gelb (A4)
Rot (Zündkabel)
Rot (A7)
Gelb (Batteriekabel)
Stift
Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1
Lila
]
: Hinterer Lautsprecher (rechts)
Für 3-Wege-Übergang: Hochtöner (rechts)
B2
Lila/Schwarz
[
B3
Grau
]
: Vorderer Lautsprecher (rechts)
Für 3-Wege-Übergang: Mitteltöner (rechts)
B4
Grau/Schwarz
[
B5
Weiß
]
: Vorderer Lautsprecher (links)
Für 3-Wege-Übergang: Mitteltöner (links)
B6
Weiß/Schwarz
[
B7
Grün
]
: Hinterer Lautsprecher (links)
*
Für 3-Wege-Übergang: Hochtöner (links)
B8
Grün/Schwarz
[
Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel
(Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums
modifizieren, wie unten gezeigt.
Gerät
Fahrzeug
A7 (Rot)
Zündkabel (Rot)
A4 (Gelb)
Standardverkabelung
Batteriekabel (Gelb)
Falls kein Anschluss durchgeführt wird, lassen Sie den Draht
bitte nicht aus der Lasche hervorstehen.
* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen
Subwoofer-Verstärker anschließen. Für Einstellung,
19
.
ISO-Anschlüsse
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten
Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten
Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.
Mikrofoneingangsbuchse
( 11)
DAB-Antennenbuchse
(SMB-Anschluss)
Antennen-Eingangsklemme (für FM/AM)
Hinterer/ Vorderer/ Subwoofer-Ausgang
Für 3-Wege-Übergang: Hochtöner/
Mitteltöner/ Tieftöner-Ausgang
